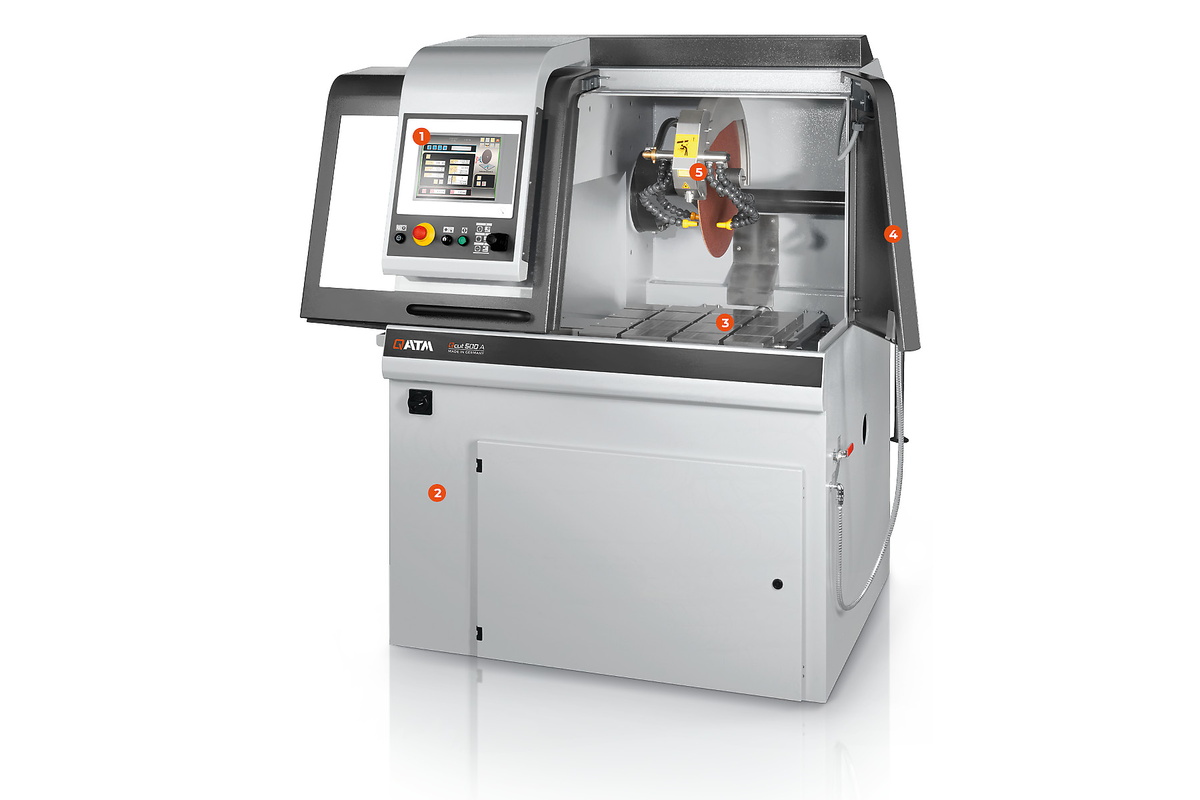

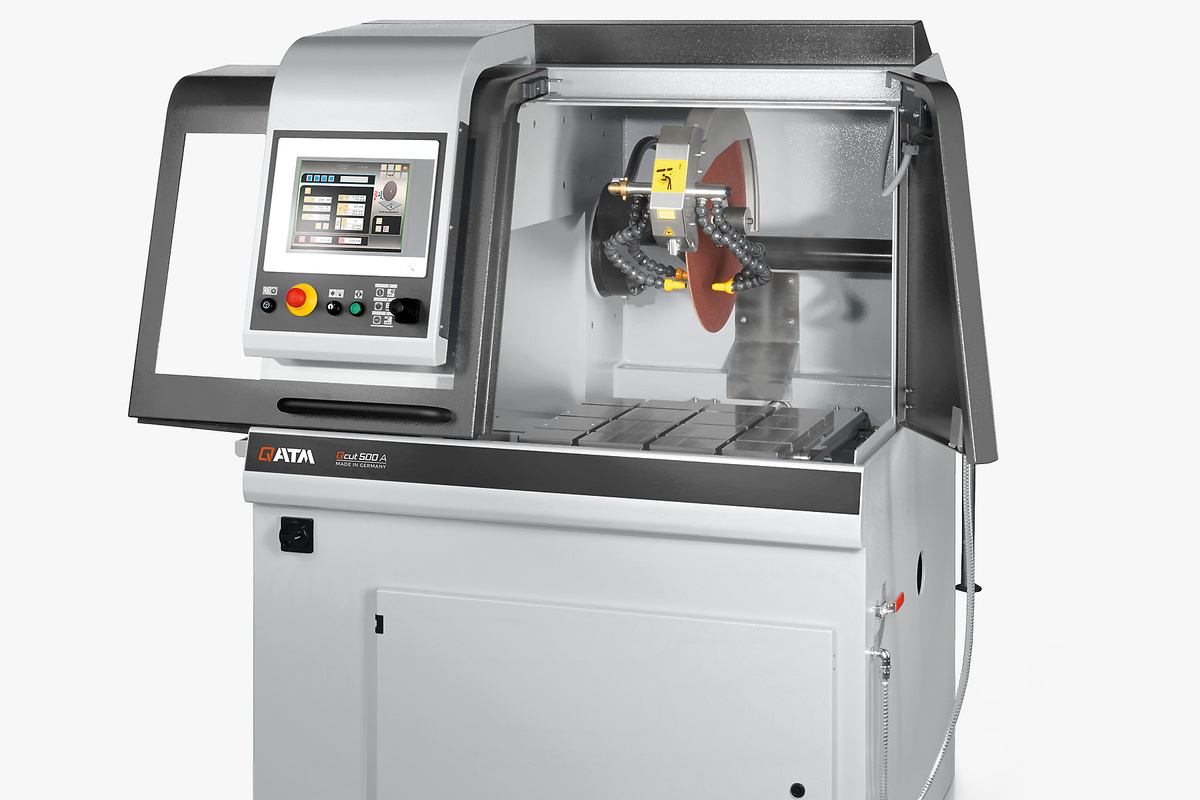

通用湿式切割机Qcut 500 A 以其创新的设计、结构和操作理念满足了对可用空间和切割可能性的最高要求。

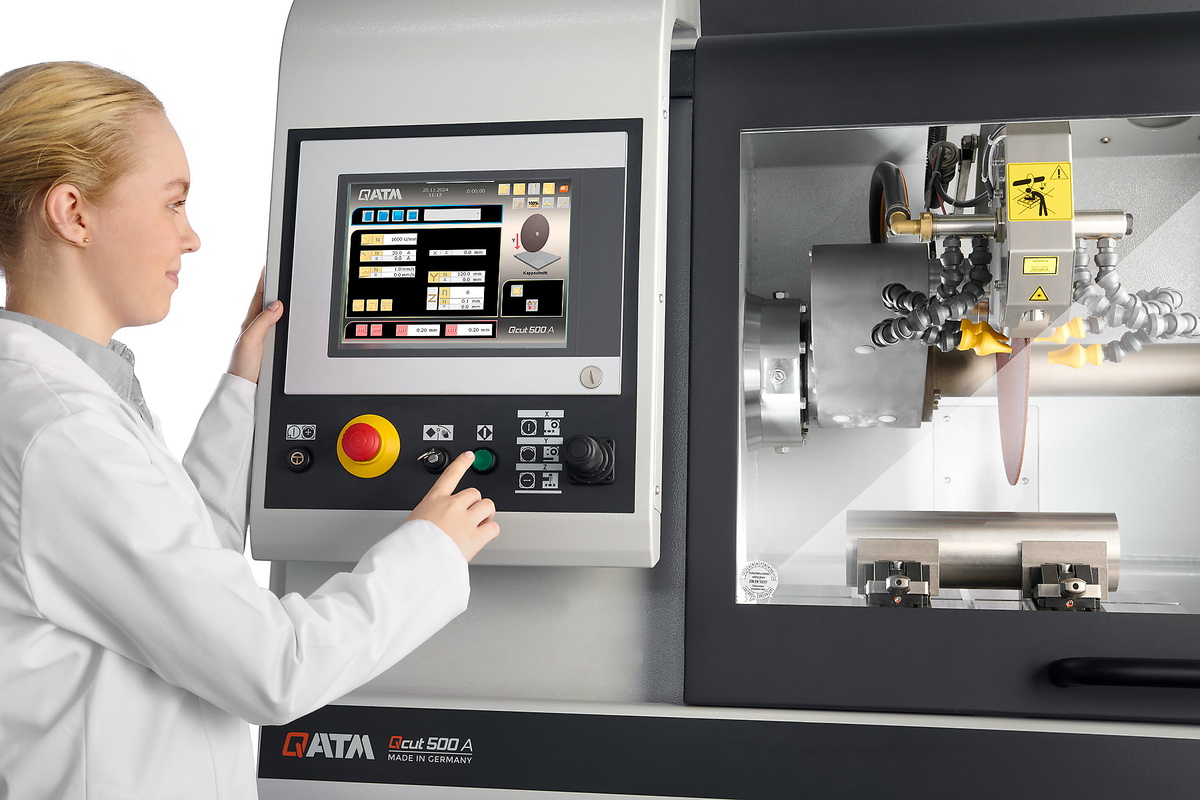

通过快速运行中的高动态轴驱动,自动水平工作台(X轴)和切割轮运动(Y轴)可达到80mm/秒。 紧凑型程序序列很容易通过触屏编辑。

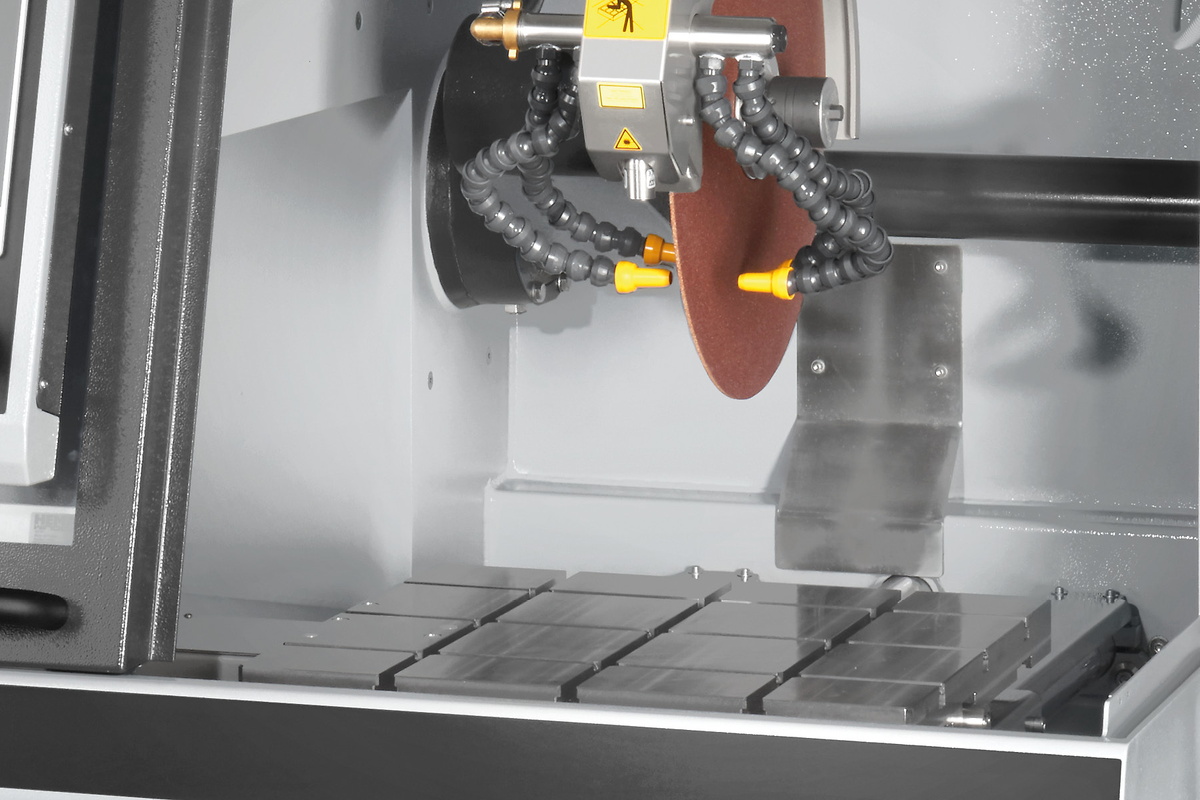

平行设置的切割轮防护罩大大增加了纵向切割时的切割能力。大面积的前门和带安全锁的铰链门使人们能够进入带有纵向和横向T型槽的机器工作台。循环冷却和自动中央润滑系统被整合到机器坚固的铝制结构主体中。
切割轮 | up to ø 508 mm/20" |
最大切割能力 | ø 190 mm |
切割轮法兰尺寸 | ø 32/40 mm |
自动X轴移动 | 420 mm |
自动Y轴移动 | 280 mm |
Z-轴自动(可选) | 200 mm |
Z轴精度 | 0.1 mm |
载物台(含Z轴) 宽x深 | 550 x 500 mm, 不锈钢 |
载物台(不含Z轴) 宽x深 | 700 x 500 mm, 不锈钢 |
T型槽 | 12 mm |
转速 | 可变 1000-2800 /1000-2400 rpm |
连接电源 | 30 KVA |
工作功率 (主载荷) | 15千瓦,S1运行 |

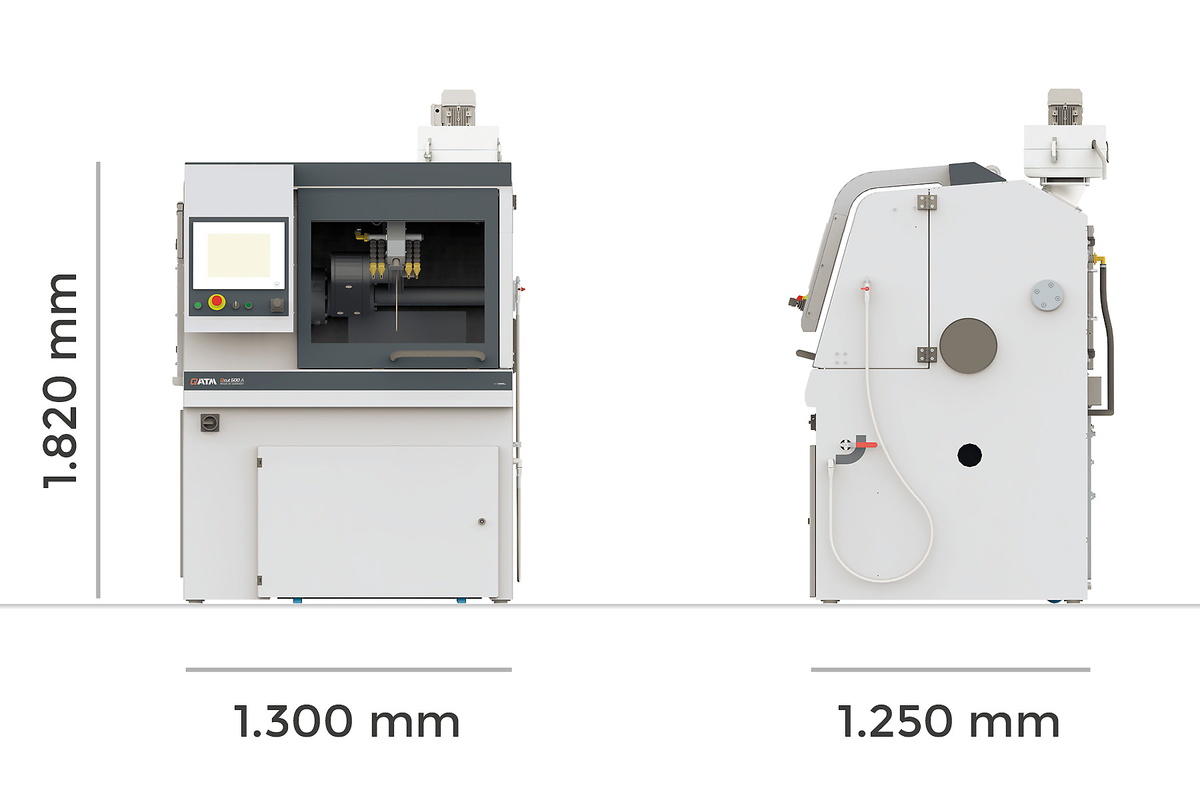

宽 x 高 x 深 | 1300 x 1820 x 1250 mm |
重量 | ~ 1000 kg (取决于设备) |
保留技术变更和出错的权利
