亮点
- 独特的快速更换简易系统，可快速更换和定位 QATM 夹具系统
- 无需再通过槽螺母进行费时的螺纹加工
- Qtool 80 系列的夹紧装置集成了简易功能
- 其他系列可与简易夹持底座组合使用
- 简易夹持底座可实现多种夹紧元件组合
简易夹持底座 S
带旋转功能的易夹持底座 S
简易夹持底座 M
Easy adaptions 应用实例
通过广泛的测试，我们能够为各种应用提供合适的夹紧解决方案。

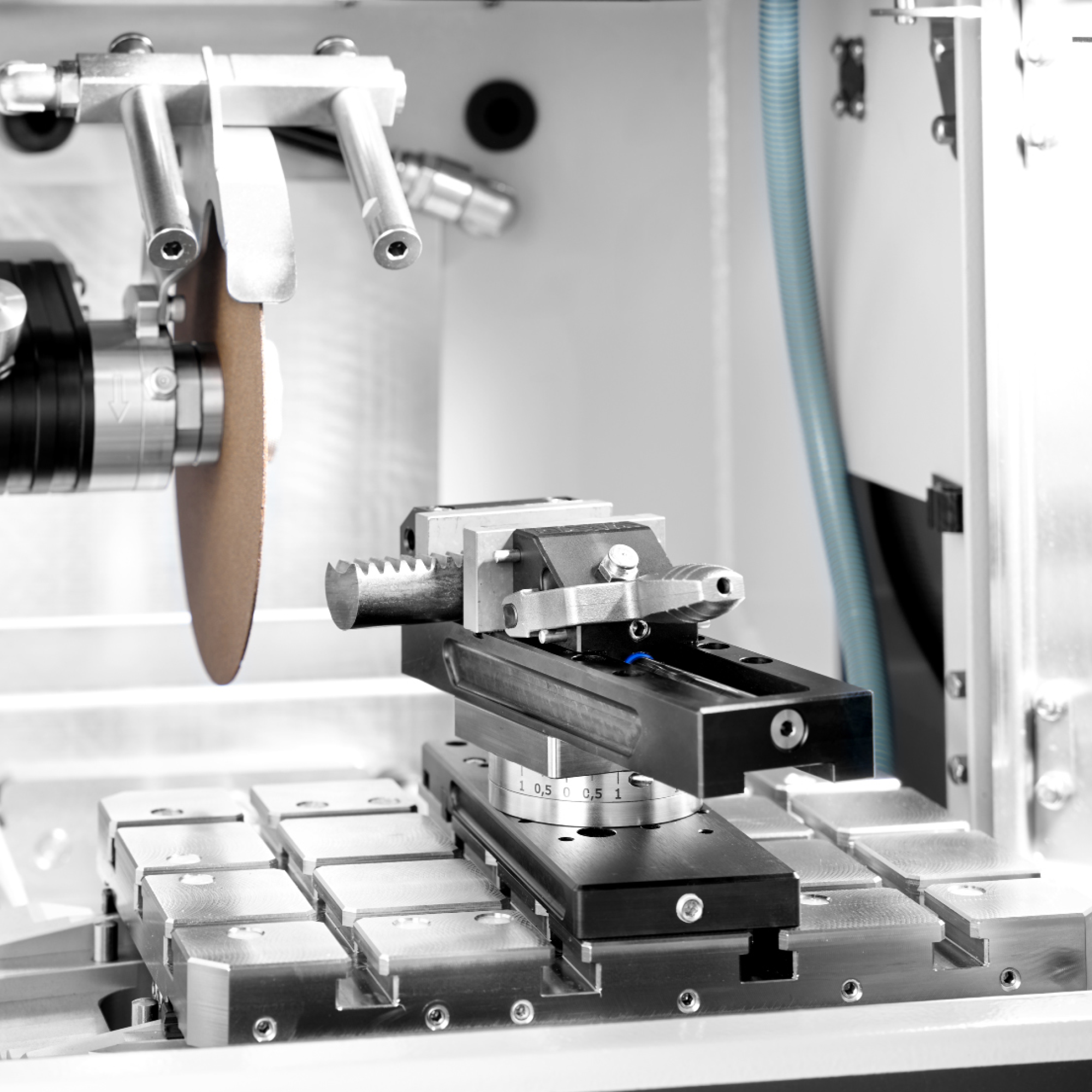

简易夹持底座 S
匹配模块
- Qtool 40、Qtool 40 S
- Qtool 60
- 简易垂直适配装置
- 简易水平适配装置
- 多塔式转台
- QATM 精密夹紧装置（通过 Easy Adaptions）
| 尺寸 | |
|---|---|
| 简易夹持底座 S | 20 mm x 70 mm x 136 mm |
兼容性图表
| 与切割机兼容 | Qcut 200 A | Qcut 250 A | Qcut 250 M | Qcut 350 A | Brillant 230 |
|---|---|---|---|---|---|
| 简易夹持底座 S | ✓ | ✓ | - | ✓ | - |

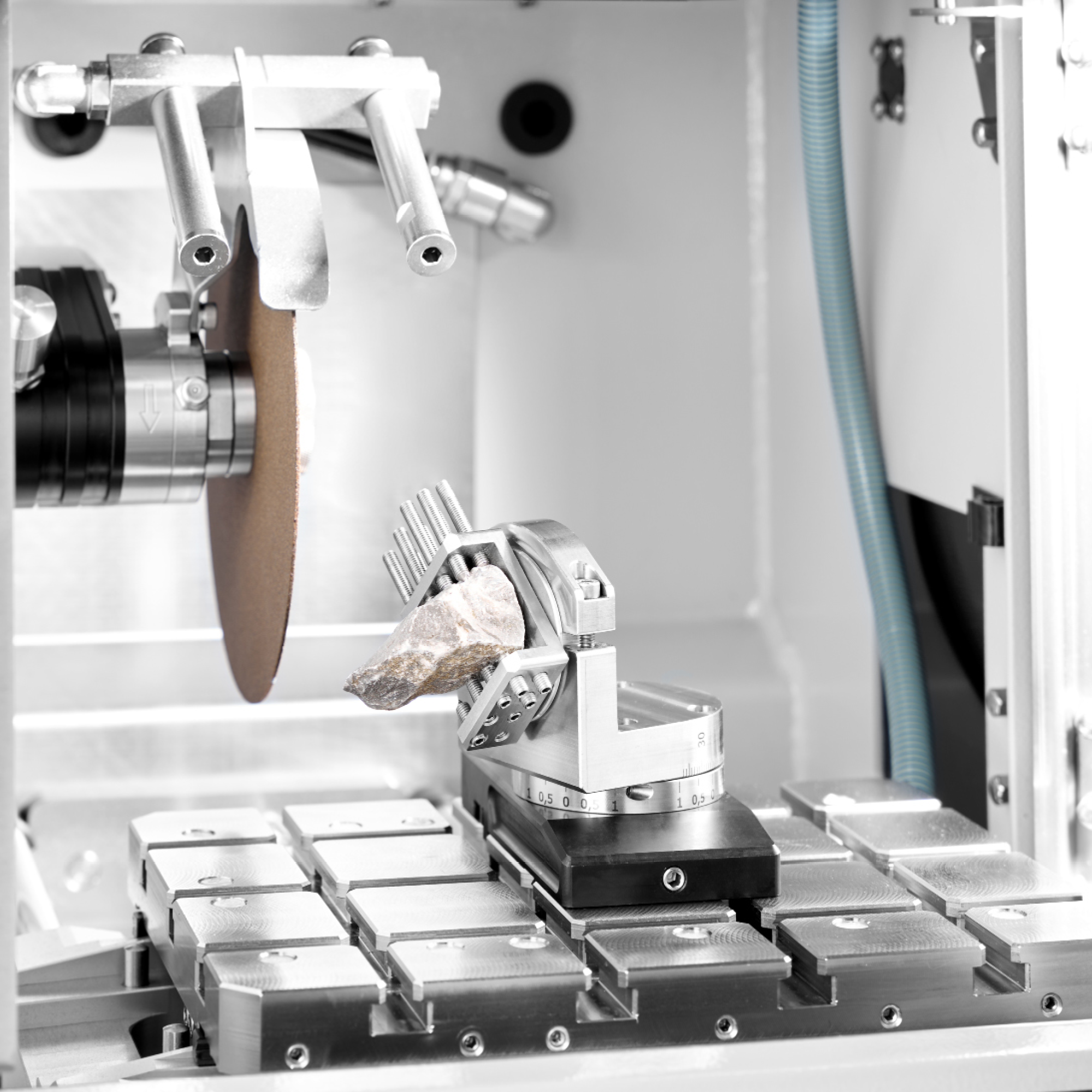

简易夹持底座 S
带旋转功能的易夹持底座 S
匹配模块
- 简易垂直适配装置
- 简易水平适配装置
- 轻松适应 Qtool 40-60
- Z2236039 多塔式
- QATM 精密夹紧装置（通过改装）
- Z2236040 旋转装置 Qtool 40-60（通过 Multi-Tower）
- Qtool 40/60（通过适配器/旋转装置）
| 尺寸 | |
|---|---|
| 带旋转功能的易夹持底座 S | 20 mm x 70 mm x 136 mm |
兼容性图表
| 与切割机兼容 | Qcut 200 A | Qcut 250 A | Qcut 250 M | Qcut 350 A | Brillant 230 |
|---|---|---|---|---|---|
| 带旋转功能的易夹持底座 S | ✓ | ✓ | - | ✓ | - |
带旋转功能的易夹持底座 S

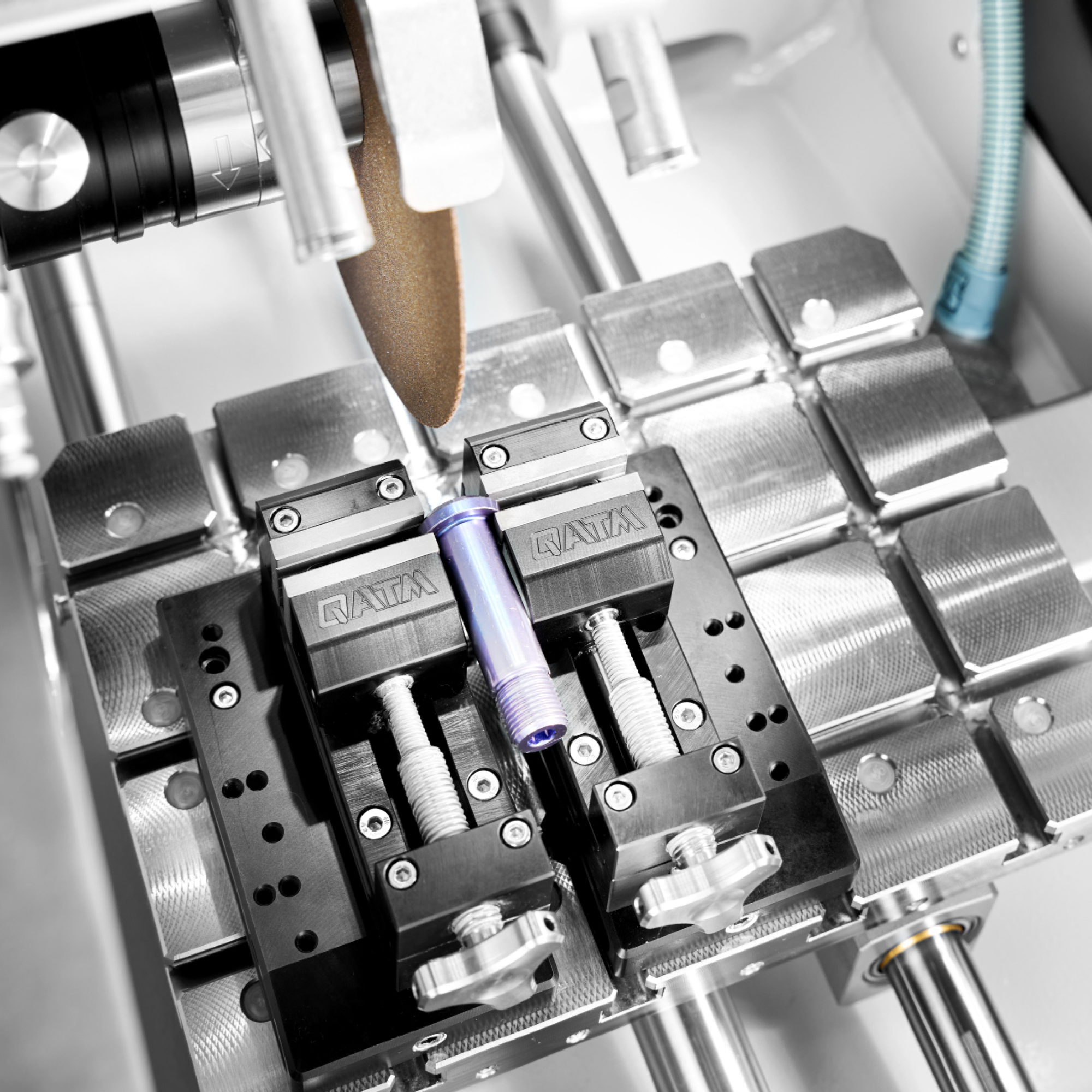

简易夹持底座 M
匹配模块
- Qtool 40、Qtool 40 S（例如，2 台相邻）
- Qtool 60
- 模夹 X-Clamp 3858
- 简易水平适配装置
- 简易垂直适配装置
- 多塔式转台
- QATM 精密夹紧装置（通过 Adaption）
- 多塔式（通过多塔式转盘）
- 简易适配 Qtool 40-60（通过多塔式转台）
- Qtool 40/60（通过适配器/旋转装置）
| 尺寸 | |
|---|---|
| 简易夹持底座 M | 15 mm x 70 mm x 196 mm |
兼容性图表
| 与切割机兼容 | Qcut 200 A | Qcut 250 A | Qcut 250 M | Qcut 350 A | Brillant 230 |
|---|---|---|---|---|---|
| 简易夹持底座 M | ✓ | ✓ | - | ✓ | ✓ |
简易夹持底座 M
简易多功能板
- 可改变 Qtool 60 和 80 高度的底座
- 带V型槽钳口的集成夹紧轨道，用于通用夹具
- 用于圆形部件的V型钳口（直径 6 - 37 毫米）
- 内置简易功能
- 可多次设置
- 适用于所有带 12 毫米槽螺母的通用夹具
- 宽 x 高 x 深：250 毫米 x 80 毫米 x 40 毫米
简易多功能板
兼容性 简易多功能板
| 与切割机兼容 | Qcut 200 A | Qcut 250 A | Qcut 250 M | Qcut 350 A | Brillant 230 | Brillant 255 | Qcut 400 A | Qcut 500 A | Qcut 600 A/BOT | Qcut 800 A |
|---|---|---|---|---|---|---|---|---|---|---|
| 简易多功能板 | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ |
Do you already know which clamping unit you need? Then request a quote here!
易夹板附件
适用于精密夹紧装置/直接夹紧已安装的样品
简易水平适配装置
- 直接夹持已安装的样品（带减速环）
- 精密夹具支架
- 用于快速夹紧各种小型夹紧装置的水平支架，配有直径 50 毫米的适配器
- 尺寸直径：69 毫米 x 28 毫米（宽 x 高 x 深）
匹配模块
- 易夹板 S、带旋转功能的 S、板 M
- QATM 精密夹具（如矩阵夹具等）
- 减速环
简易垂直适配装置
- 直接夹持已安装的样品（带减速环）
- 精密夹具支架
- 用于快速夹紧各种小型夹紧装置的垂直支架，配有直径 50 毫米的适配器
- 尺寸：74 毫米 x 69 毫米 x 74.5 毫米（宽 x 高 x 深74 毫米 x 69 毫米 x 74.5 毫米（宽 x 高 x 深）
匹配模块
- 易夹板 S、带旋转功能的 S、板 M
- QATM 精密夹具（如矩阵夹具等）
- 减速环
轻松适应 Qtool 40-60
- Qtool 40 和 Qtool 60 适配器
- 用于对齐 Qtool 的止挡 40
- 用于快速固定的快速夹紧支架，例如在带旋转装置的简易夹紧板 S 上 (Z2236031)
- 尺寸直径：69 毫米 x 28 毫米（宽 x 高 x 深）
匹配模块
- Qtool 40 / S、Qtool 60
- 带旋转功能的简易夹持底座 S

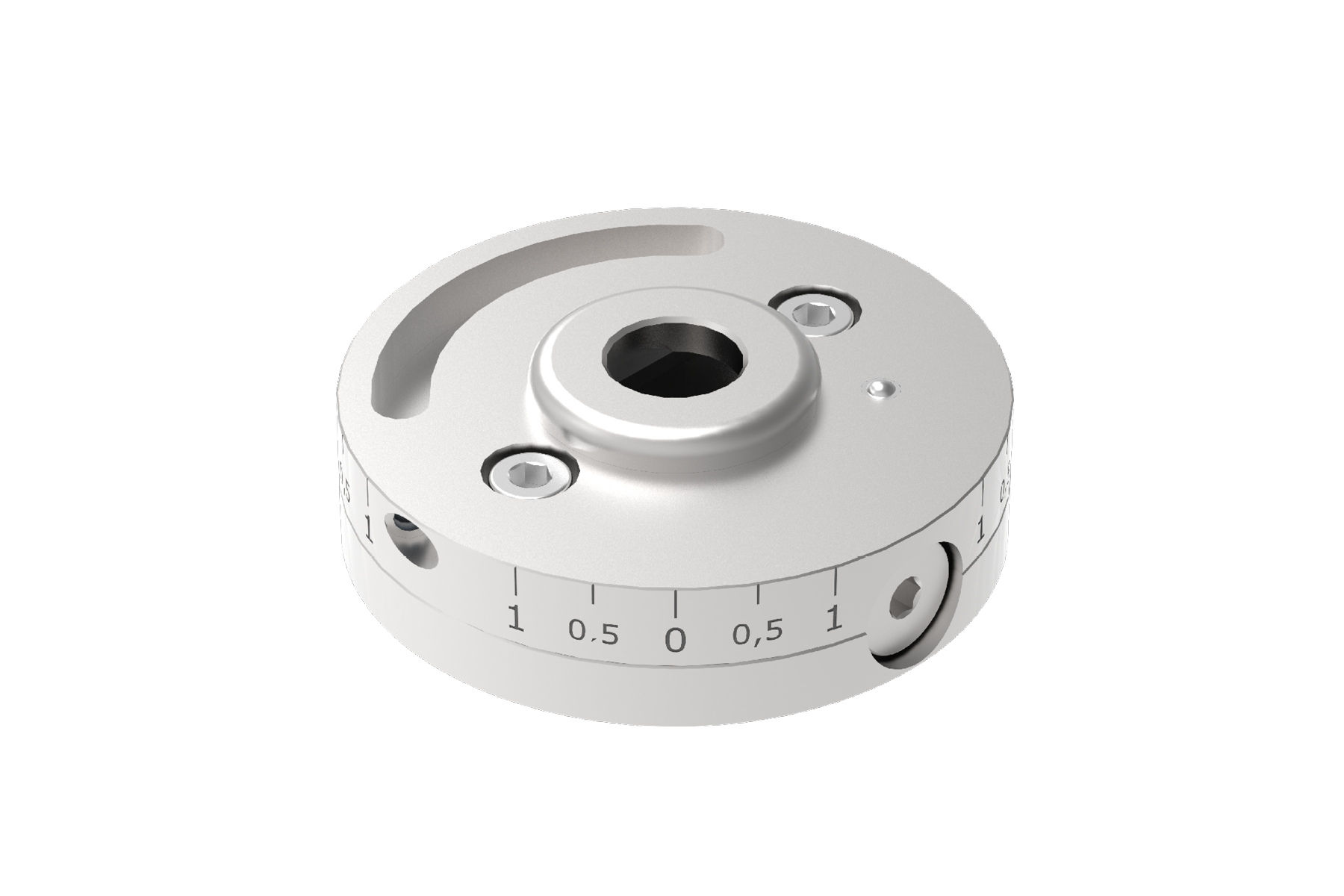

多塔式转台
- 快速夹紧支架，用于快速更换和释放头部接头
- 角度刻度 ½°; 角度网格 15°
- 尺寸直径 70 毫米 x 17 毫米（宽 x 高）
匹配模块
- 多塔式
- 简易夹紧底座 M
- Qtool 40/60（通过 Multi-Tower）
- 旋转装置 Qtool 40-60（通过多塔架）

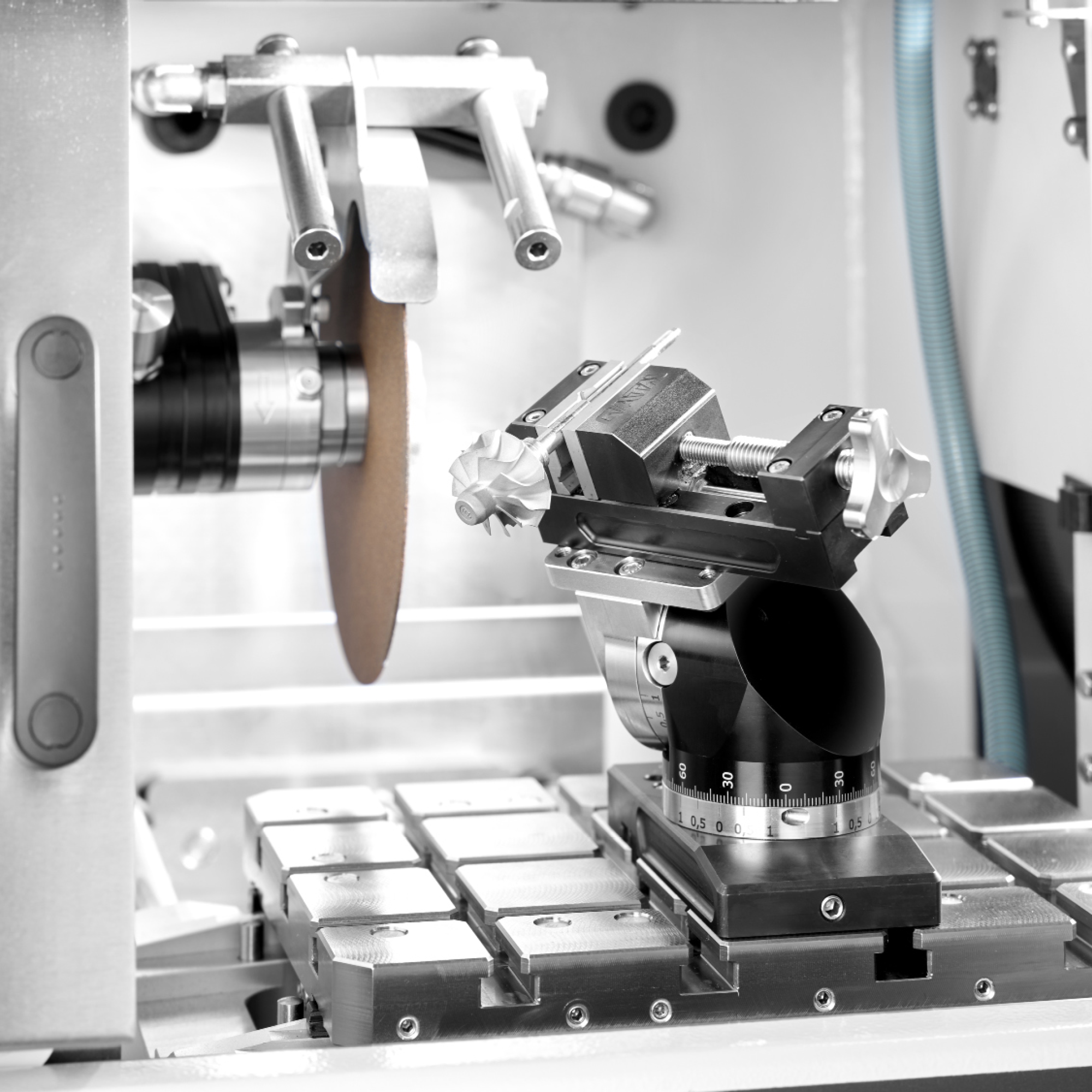

多塔式
- 带 2 个旋转轴的模块（角度刻度 ½°)
- 可对夹具进行多维校准
- 360° 旋转范围，带可调止动装置
- 尺寸：70 毫米 x 90 毫米 x 70 毫米（宽 x 高 x 深70 毫米 x 90 毫米 x 70 毫米（宽 x 高 x 深）
匹配模块
- 带旋转功能的易夹持底座 S
- 多塔式转台
- 多塔（连续多次）
- 易适配 Qtool 40-60
- 简易夹持底座 M（通过多塔式转盘）
- Qtool 40 / 40 S / 60（通过易适应夹具）
旋转装置 Qtool 40-60
- 可旋转 Qtool 40 / Qtool 60
- 旋转范围 ±90
- 尺寸：70 毫米 x 90 毫米 x 70 毫米（宽 x 高 x 深70 毫米 x 90 毫米 x 70 毫米（宽 x 高 x 深）
匹配模块
- 带旋转功能的易夹持底座 S
- 多塔式
- 简易板 M（通过多塔式夹具）
- Qtool 40 / 60（通过易适应夹具）
