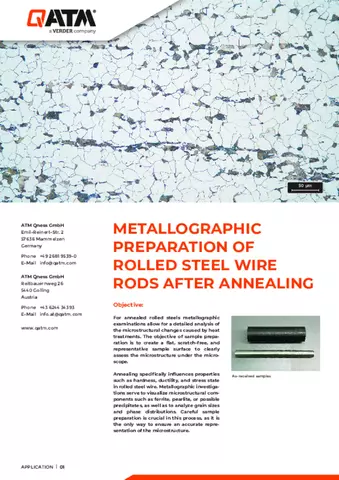

.
八月 2026 经退火处理的线材钢的结构
每月，您都可期待深入材料学世界的精彩见解！了解我们激动人心的准备工作，或获取专家提供的实用技巧与建议。

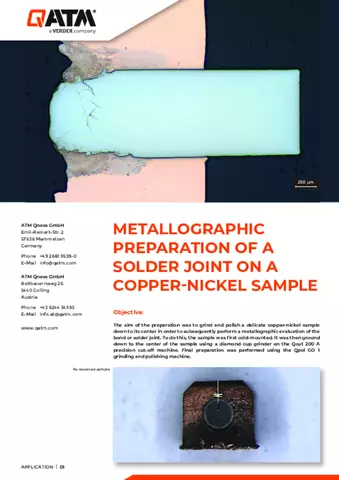

铜镍合金因其优异的耐腐蚀性和良好的机械性能，被广泛应用于电子和海洋领域。然而，精细样品的金相制样存在特定挑战，因为细小结构和过渡区域容易受损。本次制样的目标是精确暴露样品中心区域，以便清晰分析焊点及扩散区。在冷镶嵌后，需对样品进行研磨和抛光，直至达到目标表面。最终获得的高质量表面能够清晰呈现微观组织，为可靠的材料分析提供支持。 本月，您将全面了解铜镍焊点的金相制备方法。

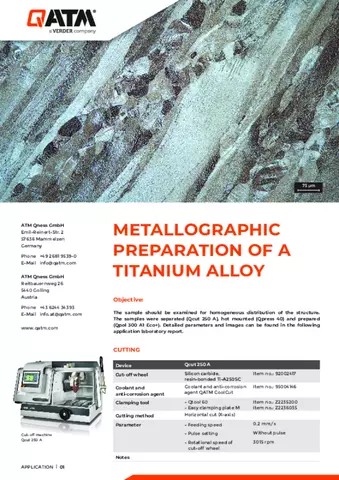

对钛合金进行金相分析在质量保证方面起着至关重要的作用。精确的制备、蚀刻和显微镜分析能够可靠地评估微观结构、晶粒尺寸以及可能存在的缺陷。特别重要的是识别可能影响机械性能的相变和结构不规则性。因此，金相学能够及早发现材料偏差，优化生产工艺，并确保与安全相关的部件具有长期的可靠性。

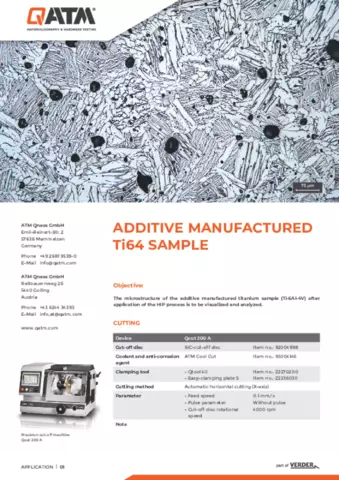

在本月的制备中，您将学习如何仅通过三个步骤就无假象地制备钛合金。
材相样品制备是地质和矿物学样品定性和定量分析的关键步骤。无论您是要分析岩石、矿石、矿物还是化石，都需要一种可靠且精确的方法来切割、镶嵌、研磨和抛光您的样品。使用 QATM 设备和耗材，您可以优化这一过程并获得高质量的结果。 在本报告中，我们将为您介绍一些我们针对地质学和矿物学的材料制备样品所推出的重要的产品和应用。您将了解到我们切割机、镶嵌系统以及研磨抛光机的特性与优势的简要描述，同时还能看到一些使用我们的设备和耗材可以制备的典型样品实例。

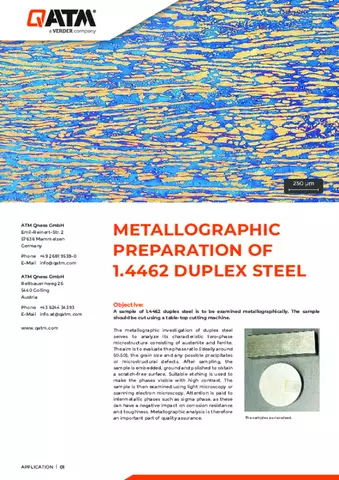

双相钢是一种具有奥氏体和铁素体两相微观结构的不锈钢。它常用于化工厂建设、石油和天然气工业、海洋工程以及储罐和管道建设。由于其高强度和出色的耐腐蚀性，特别是抗应力腐蚀开裂性能，它适用于苛刻的环境。热处理通常通过高温固溶退火，然后快速淬火来实现，以确保平衡的相结构并防止有害析出相的形成。对双相钢进行金相检验是为了分析其奥氏体和铁素体的两相微观结构特征。目的是评估相比例（理想情况下约为 50:50）、晶粒度以及任何可能存在的析出相或结构缺陷。取样后，将样品镶嵌、研磨和抛光以获得无划痕的表面。使用合适的腐蚀剂使相以高对比度显现出来。然后使用光学显微镜或扫描电子显微镜对样品进行检查。特别关注诸如σ相之类的金属间化合物相，因为这些相会对耐腐蚀性和韧性产生不利影响。因此，金相分析是质量保证的重要组成部分。 在本月的制备报告中，您将了解如何从双相钢中制备出无金相假象的样品。

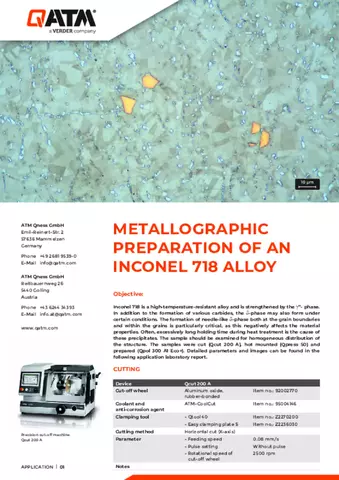

Inconel 718是一种专为极端条件设计的高强度镍基合金。它具有出色的耐腐蚀性、高温强度和良好的可焊性。这些特性使其在航空航天工业中不可或缺，例如在涡轮机或火箭发动机中。Inconel 718 在能源和化工行业也经常被使用。其在极端应力下的可靠性极大地提高了现代技术的安全性和效率，使这种材料成为创新发展的关键组成部分。 对 Inconel 718 合金进行金相制备的目的是获得无制样假象且具有代表性的表面，以便准确地观察其微观结构。通过研磨、抛光和腐蚀等步骤，使晶界、析出物和相等微观结构清晰可见。这有助于评估热处理效果、机械性能以及潜在缺陷。精心的制备对于得出有关材料质量以及合金在服役条件下的行为的可靠结论至关重要。 本月，您将全面了解关于 Inconel 718 合金的完整金相制备流程。

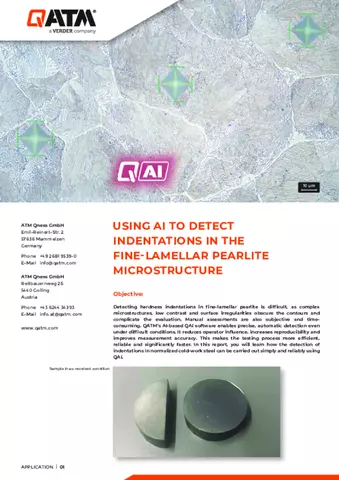

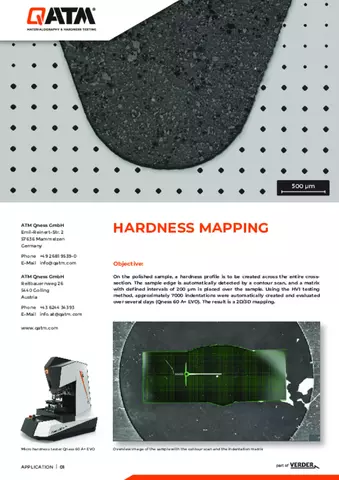

对诸如 1.2516 工具钢之类的冷作钢进行硬度测试对于评估塑性变形所导致的强度和耐磨性的提升至关重要。冷加工会引入应变硬化，这会显著提高硬度，但也可能造成微观结构的不均匀性，需要进行精确测量。QATM的QNESS 60 A+ EVO显微硬度计凭借其先进的光学系统、自动测试循环以及精确的 XYZ 定位，能够实现高度准确且可重现的结果。它支持维氏和努氏等多种测试方法，并允许进行全自动测试，具有高通量和极小的人员影响。
此外，QAI人工智能压痕系统通过自动检测硬度压痕来增强评估过程，即使是在难以检测或低对比度的表面上也能做到。这种基于人工智能的图像分析提高了准确性、重复性和效率，同时减少了人工干预。这些技术共同确保了对先进钢材材料硬化微观结构的可靠表征。
在本月的制备中，您可以体验到如何对普通冷作钢进行制备，以及在蚀刻和微观结构分析后如何进行硬度测试，而无需再次对样品进行抛光。

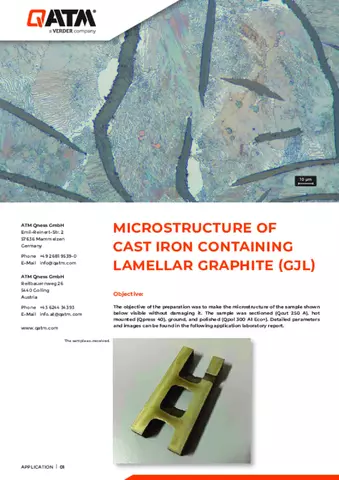

片状石墨铸铁，又称灰铸铁，因其良好的铸造性能、高阻尼能力和导热性，在汽车制造中被广泛应用，例如用于发动机缸体、刹车盘和壳体等部件。片状石墨有助于缓解应力，但会降低抗拉强度。在金相制样过程中，材料首先被切割，然后进行热镶嵌，再依次经过粗磨、细磨和抛光，目的是使特征性的石墨组织清晰可见。随后通常进行浸蚀处理，以增强显微组织（本例中的铁素体和珠光体）的对比度，从而实现精确的微观结构分析。 本月，您将全面了解GJL铸铁的金相制样全过程。
铜镍合金因其优异的耐腐蚀性和良好的机械性能，被广泛应用于电子和海洋领域。然而，精细样品的金相制样存在特定挑战，因为细小结构和过渡区域容易受损。本次制样的目标是精确暴露样品中心区域，以便清晰分析焊点及扩散区。在冷镶嵌后，需对样品进行研磨和抛光，直至达到目标表面。最终获得的高质量表面能够清晰呈现微观组织，为可靠的材料分析提供支持。 本月，您将全面了解铜镍焊点的金相制备方法。
