When standard clamping devices don't meet your specific needs, QATM designs and manufactures custom clamping solutions tailored to your exact specifications. Simply send us your component drawings as DXF or DWG files, or photos of your sample, and our engineering team will plan and build the optimal clamping device in close cooperation with you.
交叉夹具
亮点
- 带有残余应力的部件在被撕裂时，其切缝处往往会收缩，从而卡住切割轮
- 用于平行夹持圆形和矩形工件，特别是淬硬材料的纵向截面
- 通过偏心夹持元件快速更换工件
交叉夹具 50/100
交叉夹具 80/100

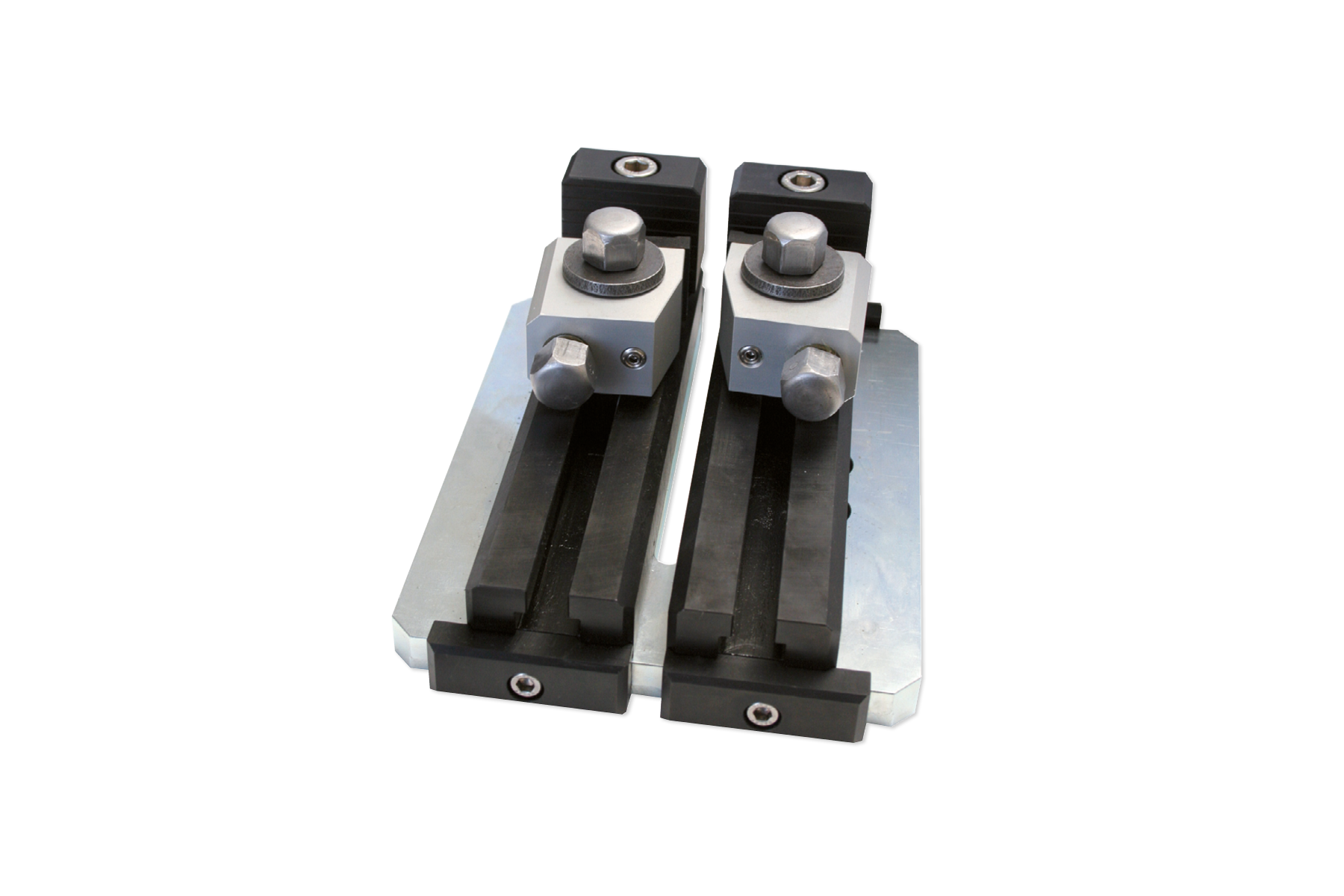

横向夹钳 80/150
| 最大样品横截面 | 最大样品直径 | 跨度 | 沟槽宽度 | |
|---|---|---|---|---|
| 交叉夹具 50/100 | 50x50 mm | Ø 60 mm | 100 mm | 12 mm |
| 交叉夹具 80/100 | 80x50 mm | Ø 90 mm | 100 mm | 12 mm |
| 横向夹钳 80/150 | 80x50 mm | Ø 90 mm | 150 mm | 12 mm |
交叉夹具兼容性
| 与切割机兼容 | Qcut 250 A | Qcut 250 M | Qcut 350 A | Brillant 230 | Brillant 255 |
|---|---|---|---|---|---|
| 交叉夹具 50/100 | ✓ | ✓ | ✓ | ✓ | ✓ |
| 与切割机兼容 | Qcut 400 A | Qcut 500 A | Qcut 600 A/BOT | Qcut 800 A |
|---|---|---|---|---|
| 交叉夹具 80/100 | ✓ | ✓ | ✓ | ✓ |
| 横向夹钳 80/150 | x | ✓ | ✓ | ✓ |
膨胀夹紧装置
- 带有残余应力的部件在被撕裂时，其切缝处往往会收缩，从而卡住切割轮
- 用于消除圆柱形空心工件残余应力的展边夹具
- 内径 Ø 55-120 毫米的部件
- 调节范围约为10 毫米

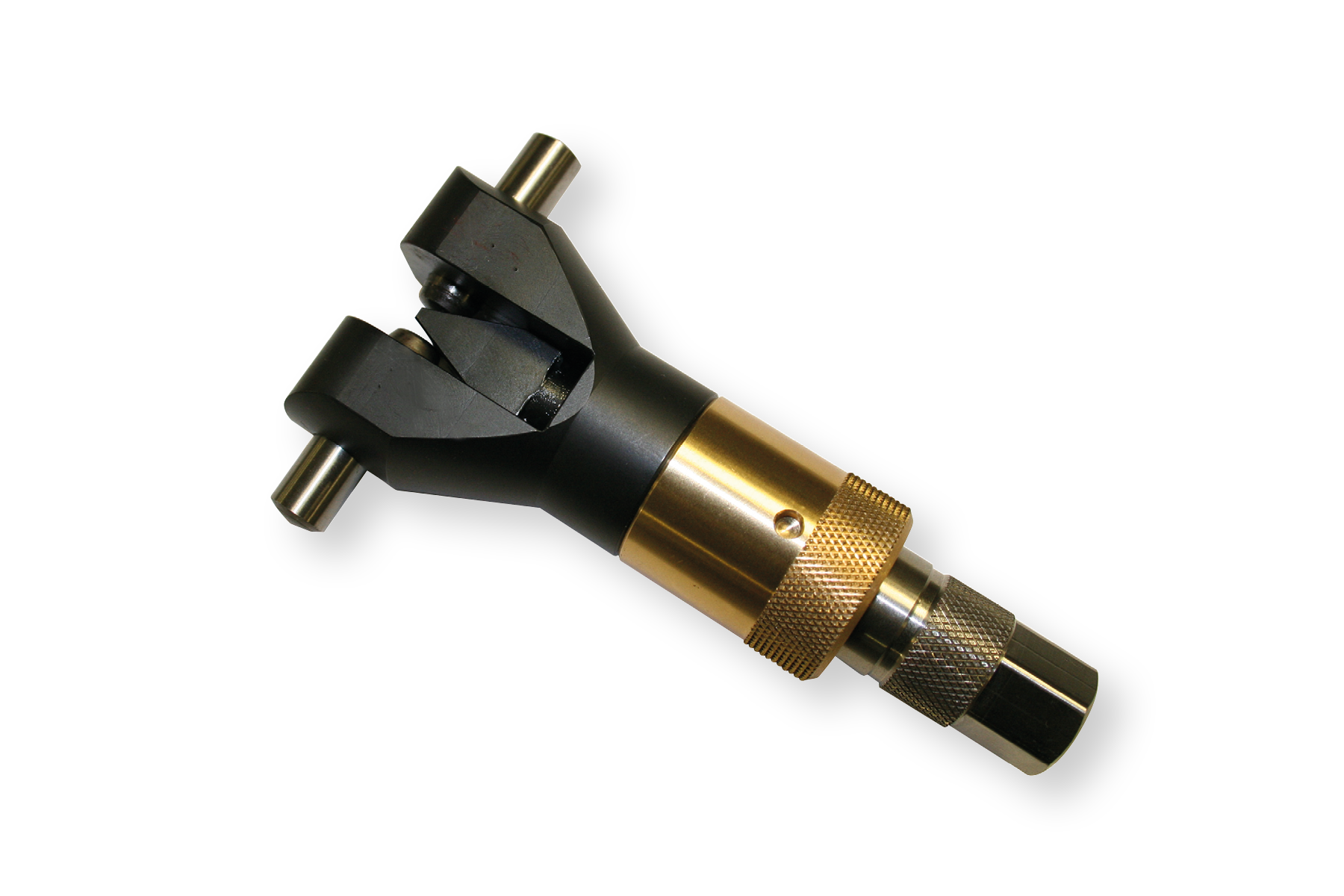

膨胀夹紧装置
通过广泛的测试，我们能够为各种应用提供合适的夹紧解决方案。

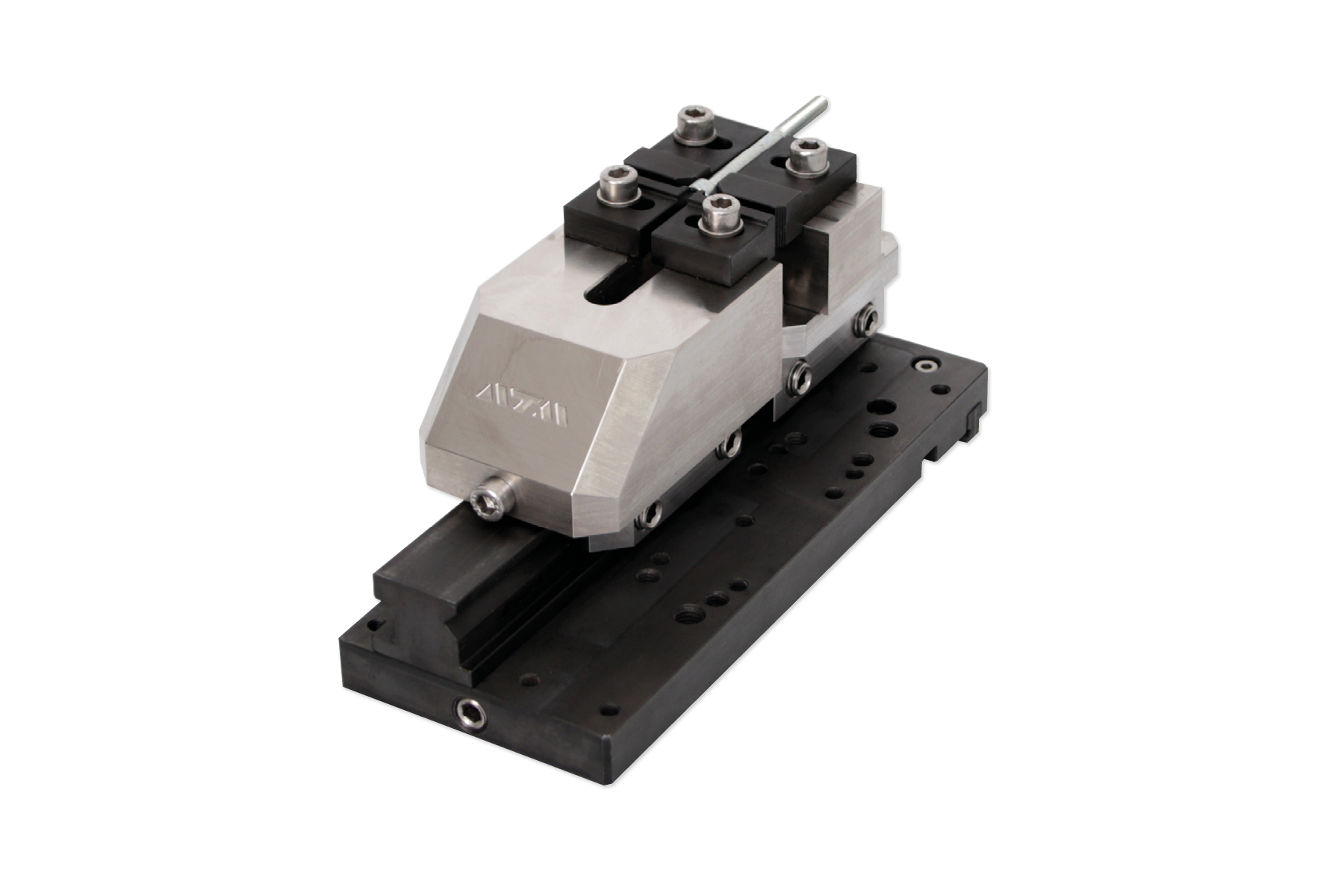

螺钉夹紧系统
- 用于纵向切割螺钉
- 带集成式简易夹紧板的夹紧系统 M
- 适用于外径为 4 至 12 毫米的螺纹
- 包括张力扳手
- 尺寸（高 x 宽 x 深）95 x 85 x 200 毫米
螺钉夹紧系统的兼容性
| 与切割机兼容 | Qcut 200 A | Qcut 250 A | Qcut 250 M | Qcut 350 A | Brillant 230 |
|---|---|---|---|---|---|
| 螺钉夹紧系统 | ✓ | ✓ | ✓ | ✓ | ✓ |
螺钉夹紧系统
垂直夹钳
- 用于夹持精细、薄型零件（如圆环、金属丝等）
- 带集成式简易夹紧板的夹紧系统 M
- 包括可调节的止动装置
- 切割过程结束后，被分离的部分仍保持夹紧状态
螺钉夹紧系统的兼容性
| 与切割机兼容 | Qcut 200 A | Qcut 250 A | Qcut 250 M | Qcut 350 A | Brillant 230 |
|---|---|---|---|---|---|
| 螺钉夹紧系统 | ✓ | ✓ | ✓ | ✓ | ✓ |

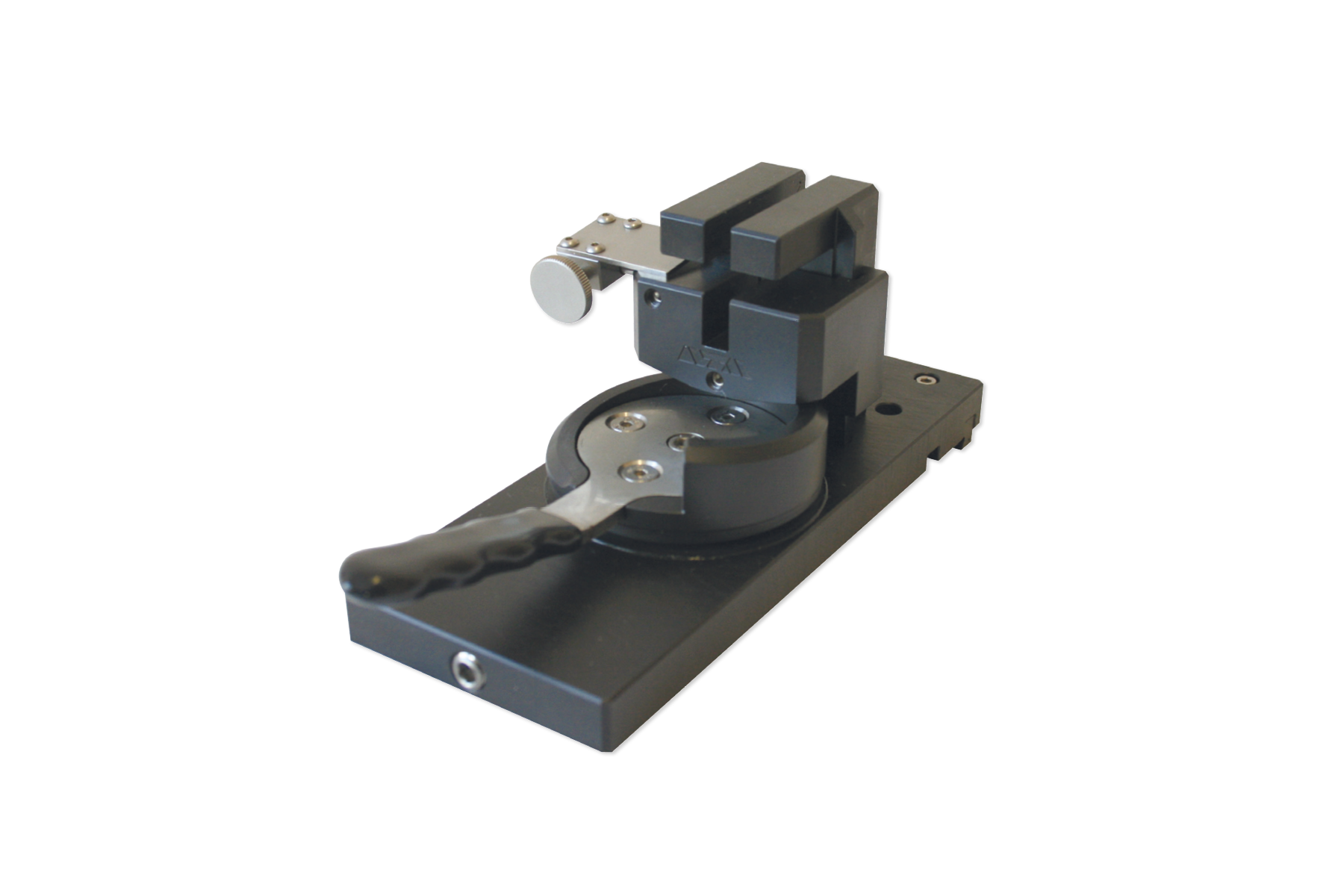

单垂直夹钳

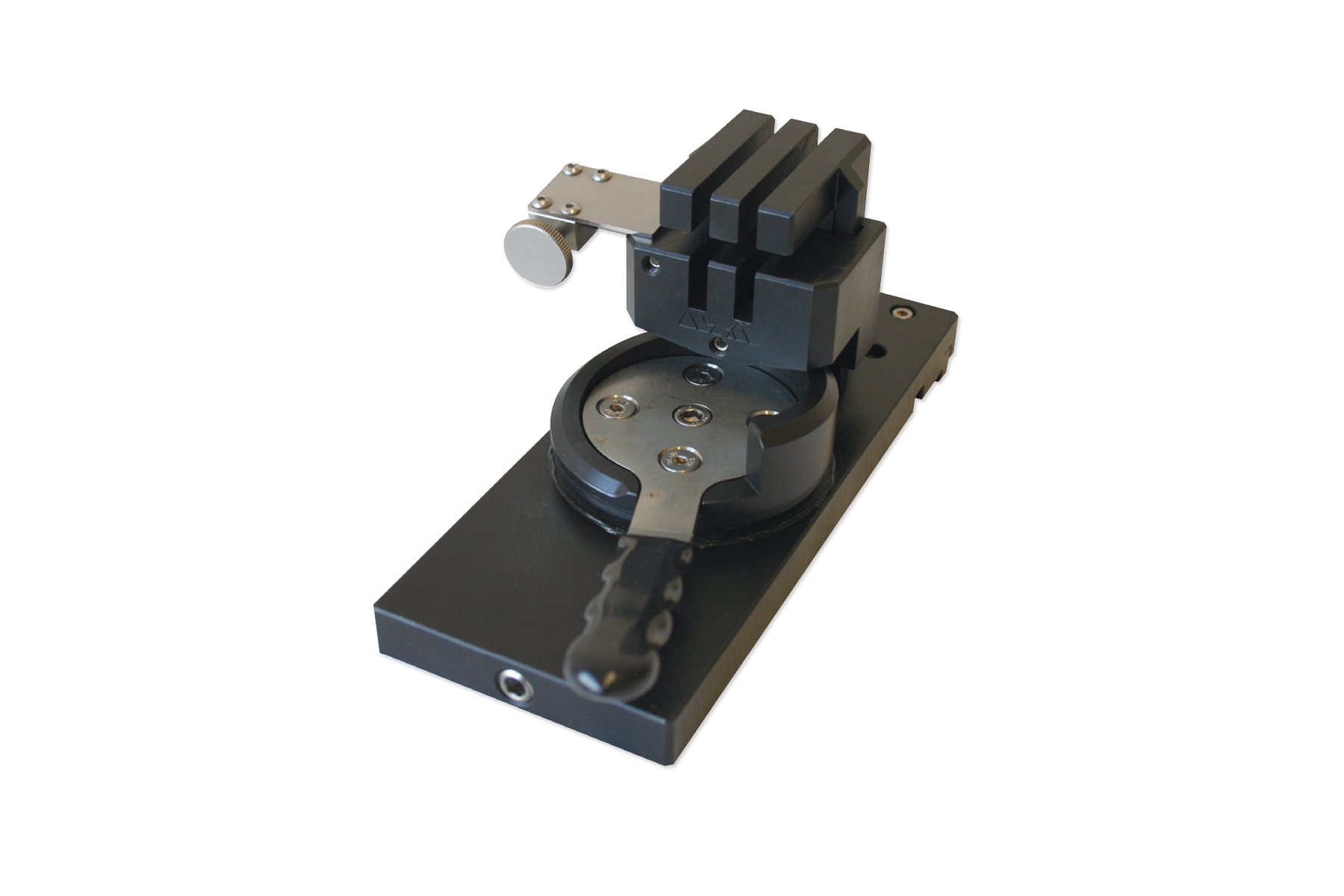

双垂直夹钳
- 可进行双面切割，从而切割出完整的部分，例如从一个圆环上切割出来
夹紧系统 X-Clamp 3858
- 几秒钟内完成工件的固定
- 优化复杂工件的固定
- 完美贴合，夹紧力最小
- 无需单独的成形钳和特殊夹具
兼容性 夹持系统 X-Clamp 3858
| 与切割机兼容 | Qcut 200 A | Qcut 250 A | Qcut 250 M | Qcut 350 A | Brillant 230 |
|---|---|---|---|---|---|
| 夹紧系统 X-Clamp 3858 | ✓ | ✓ | ✓ | ✓ | ✓ |

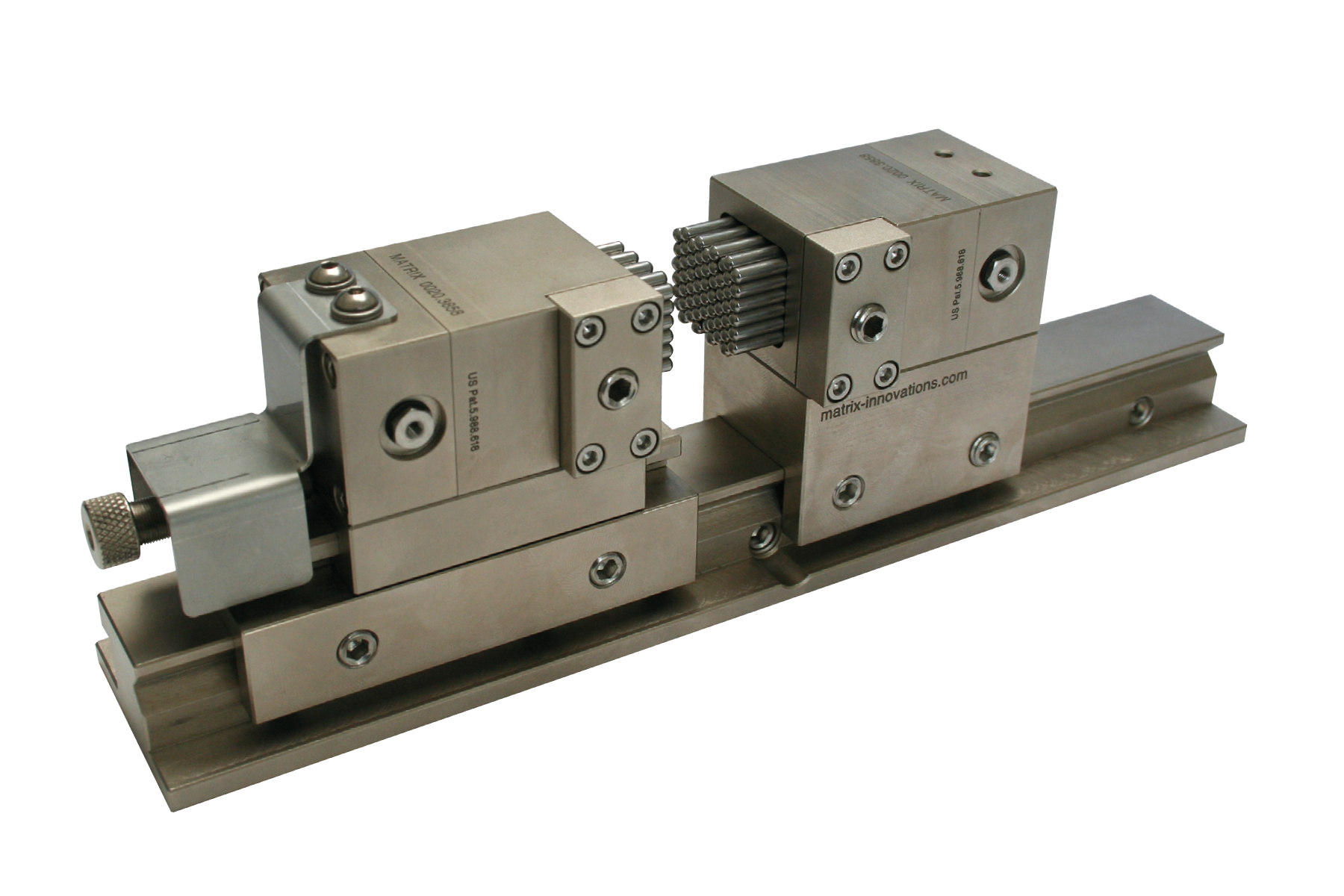

夹紧系统 X-Clamp 3858
简易多功能板
- 可改变 Qtool 60 和 80 高度的底座
- 带V型槽钳口的集成夹紧轨道，用于通用夹具
- 用于圆形部件的V型钳口（直径 6 - 37 毫米）
- 内置简易功能
- 可多次设置
- 适用于所有带 12 毫米槽螺母的通用夹具
- 宽 x 高 x 深：250 毫米 x 80 毫米 x 40 毫米
匹配模块
- Qtool 60 系列
- Qtool 80 / Qtool 80 VARIO 系列
简易多功能板
兼容性 简易多功能板
| 与切割机兼容 | Qcut 200 A | Qcut 250 A | Qcut 250 M | Qcut 350 A | Brillant 230 | Brillant 255 | Qcut 400 A | Qcut 500 A | Qcut 600 A/BOT | Qcut 800 A |
|---|---|---|---|---|---|---|---|---|---|---|
| 兼容性 简易多功能板 | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ |
夹紧导轨
- 通用张紧器 Mono、Duo 和链条张紧器的基础
- 用于夹紧轴、曲轴和凸轮轴
- 可调节V型槽支架
- 2 个倾斜支架，用于组件尺寸：供货范围包括直径 20 - 250 毫米的部件
- 通用夹具安装在滑动架上，因此可快速、轻松地拆卸组件
- 宽 x 高 x 深：350 毫米 x 56 毫米 x 50 毫米
匹配模块
- Mono 61
- Mono 132
- Duo夹具
- 链条夹具
夹紧导轨
夹紧导轨附件
V型钳口也可以直接放在工作台上使用，无需夹紧电缆，作为需要张紧的部件的底座。
V型钳口 120°
- 适用部件尺寸 Ø 40 - 210 mm
- 宽 x 高 x 深：110 x 60 x 40 毫米

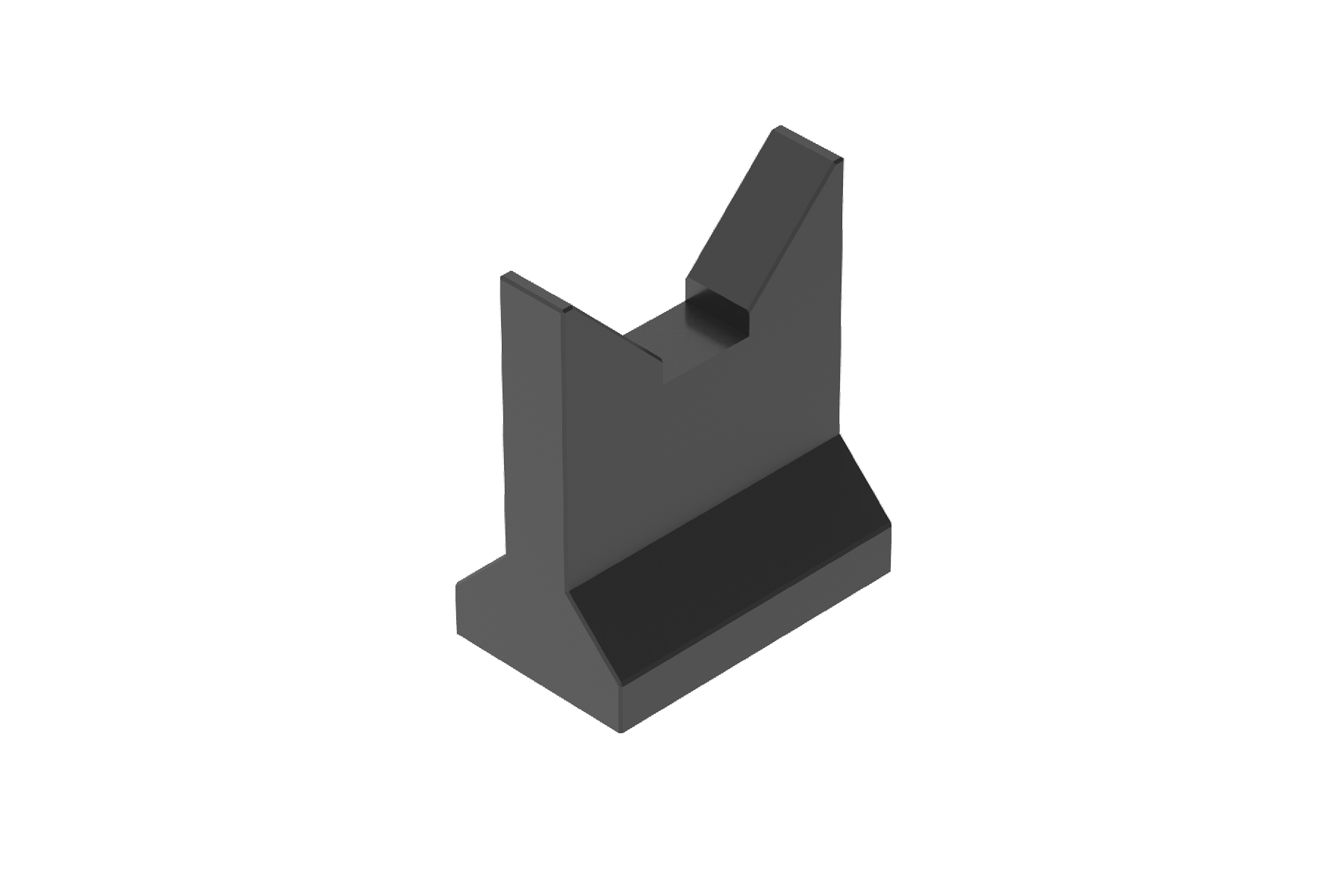

窄V型钳口
- 适用于曲轴和窄支架
- 适用部件尺寸 Ø 28 - 85 mm

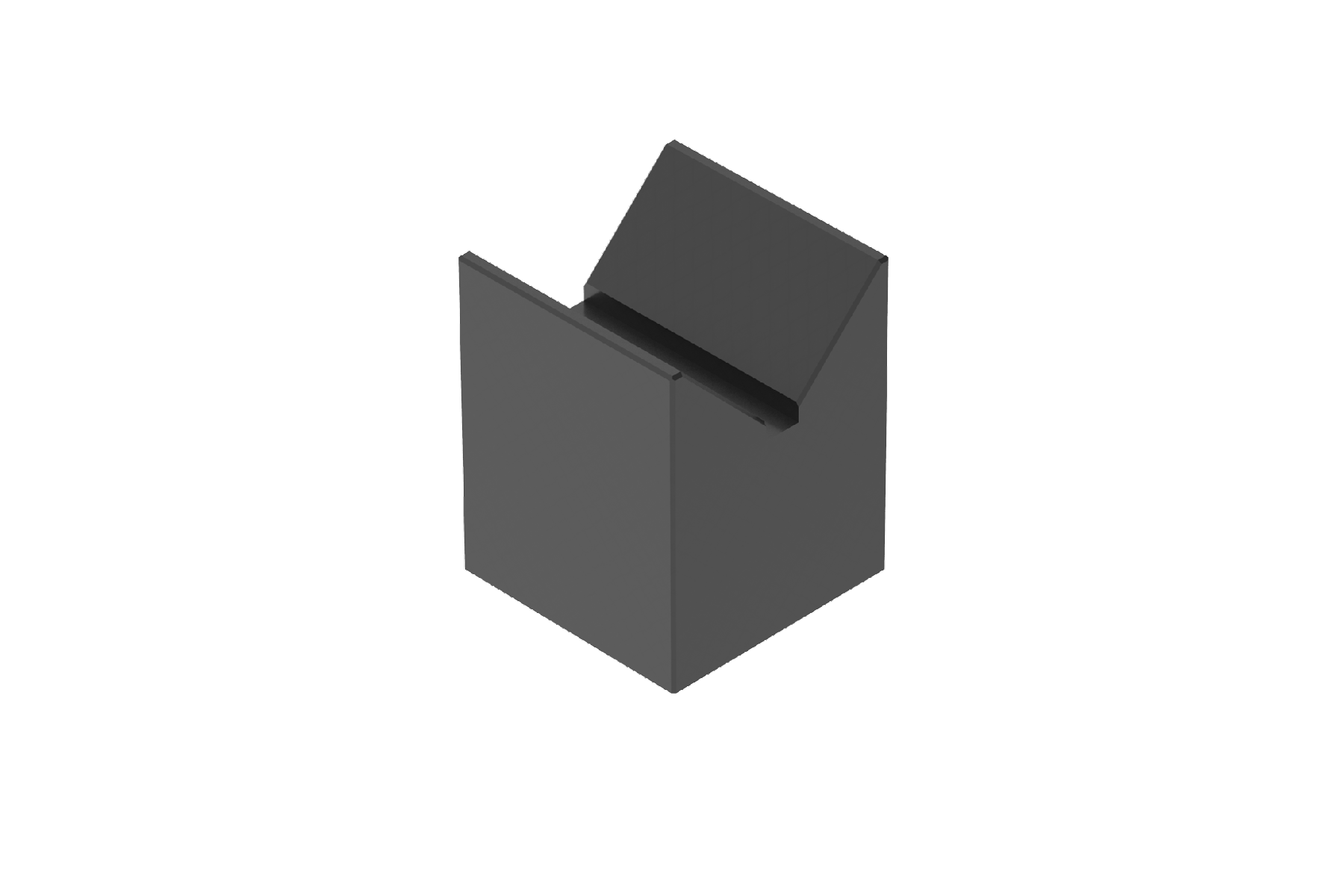

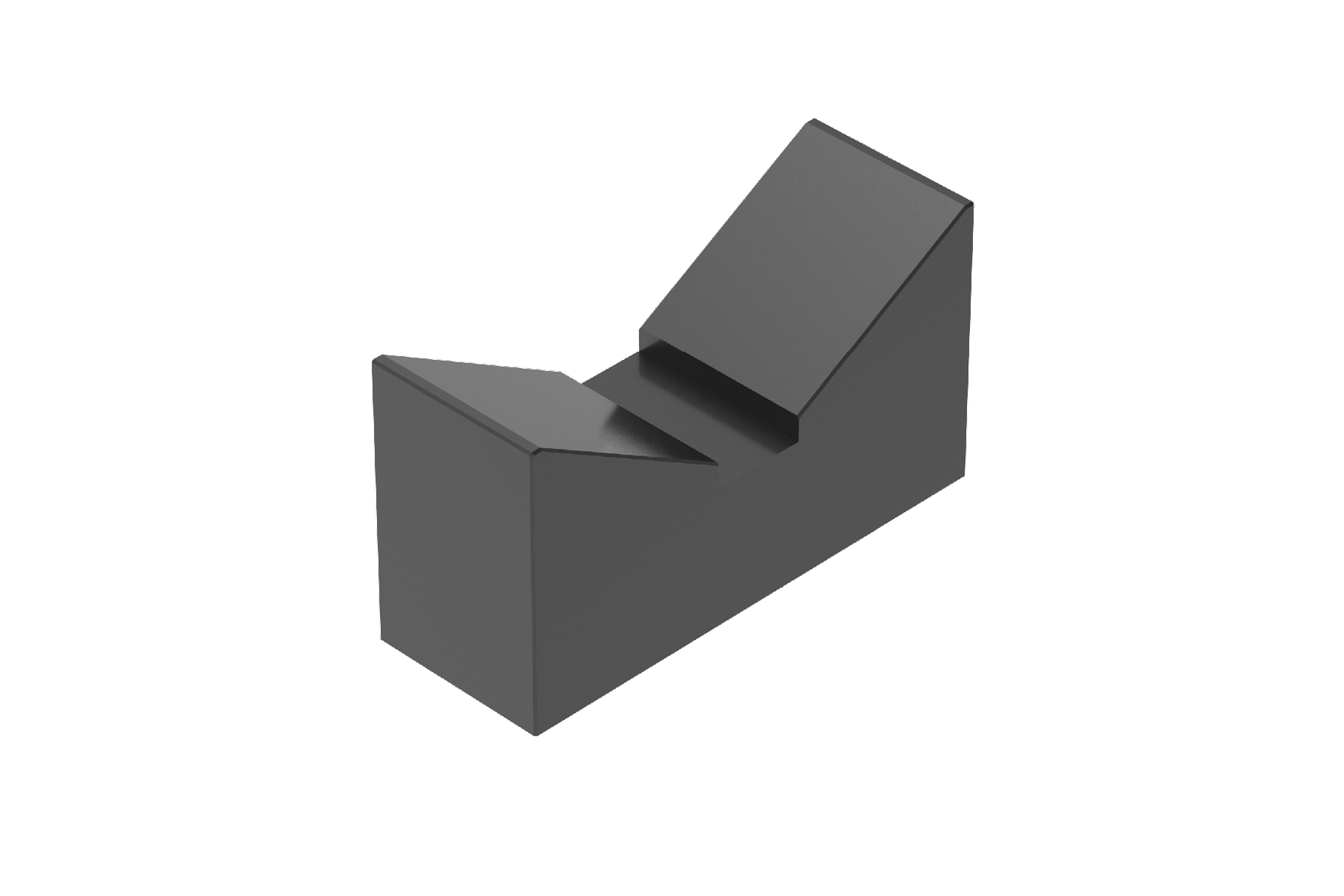

90° V型钳口
- 用于小型圆柱形部件
- 适用部件尺寸 Ø 8 - 51 mm
- 宽 x 高 x 深：40 x 50 x 40 毫米

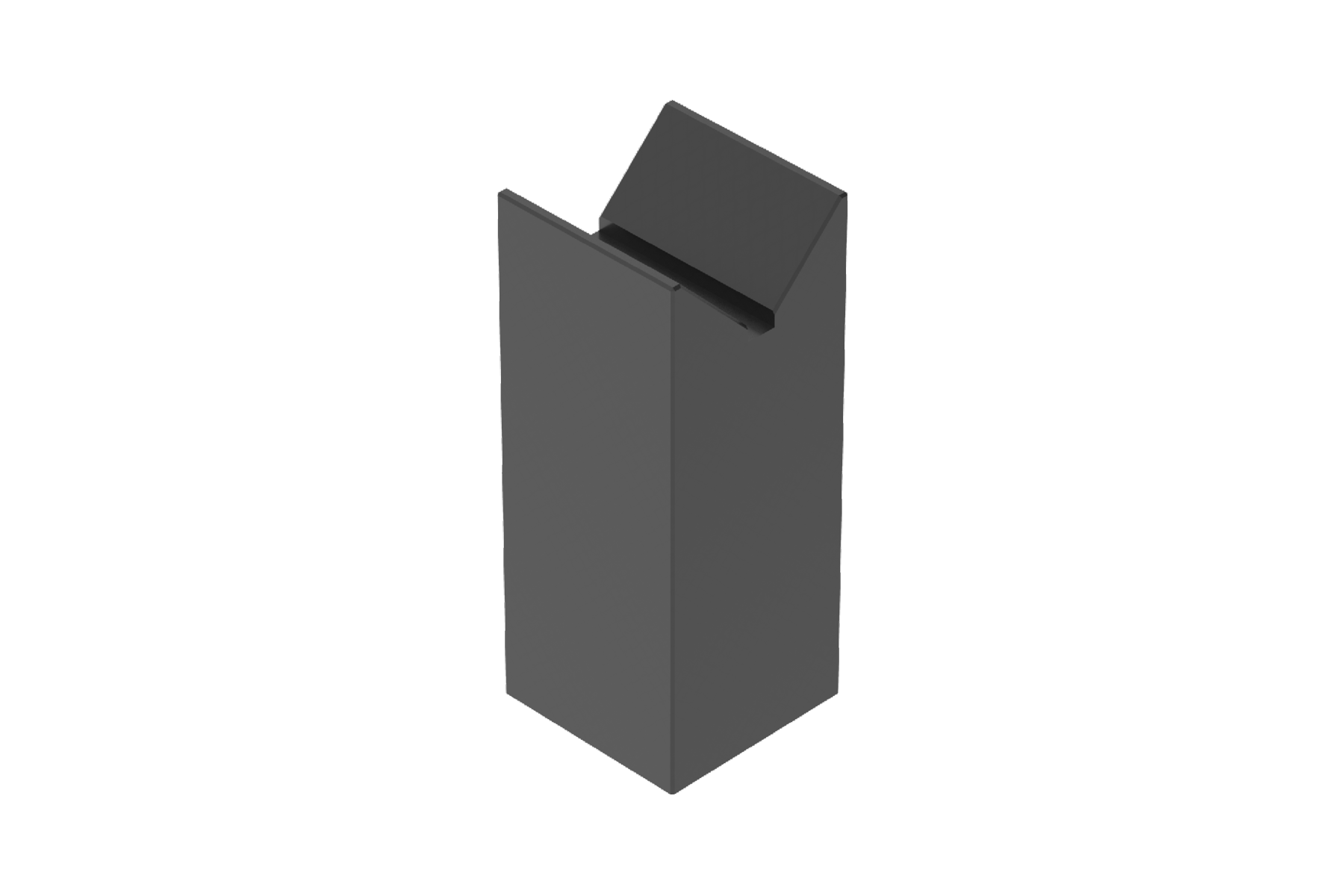

V型钳口 90° 高
- 对于需要高度底层结构的小型圆柱形组件
- 适用部件尺寸 Ø 8 - 51 mm
- 宽 x 高 x 深：40 x 100 x 40 毫米
夹紧导轨兼容性
| 与切割机兼容 | Qcut 350 A | Brillant 255 | Qcut 400 A | Qcut 500 A | Qcut 600 A/BOT | Qcut 800 A |
|---|---|---|---|---|---|---|
| 夹紧导轨兼容性 | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ |
