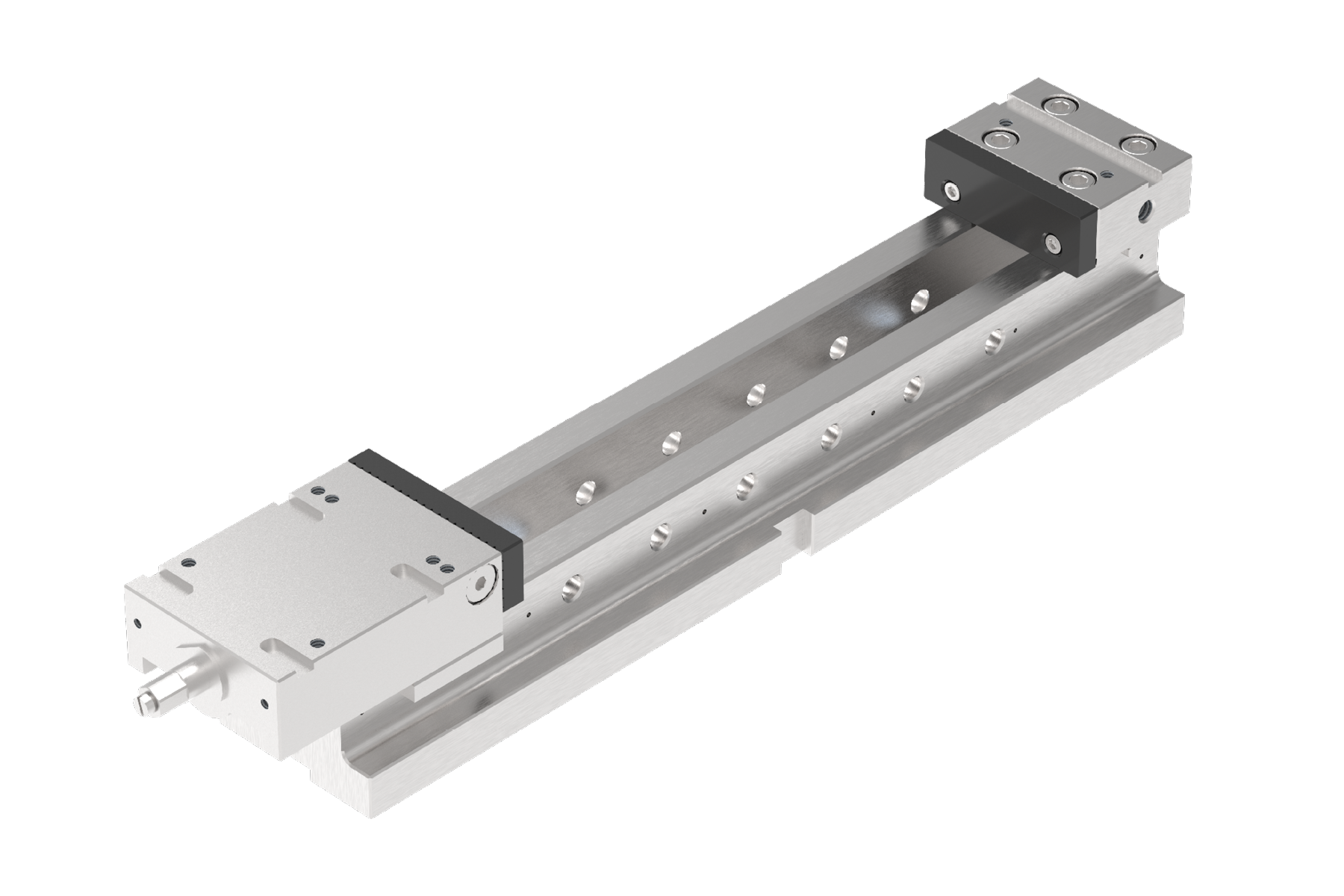

通用动力夹紧系统 100/540 亮点
- 机械液压一体化动力传输
- 包括用于 12 毫米 T 型槽的紧固材料
- 最大夹紧力 25 kN
- 宽 x 高 x 深：100 x 104 x 625 毫米
| 夹紧范围 | 钳口宽度 | 钳口高度 | 夹紧力 | |
|---|---|---|---|---|
| 通用动力夹紧系统 100/540 | 0 - 365 mm | 100 mm | 30 mm | 28 kN |
通用动力夹紧系统兼容性

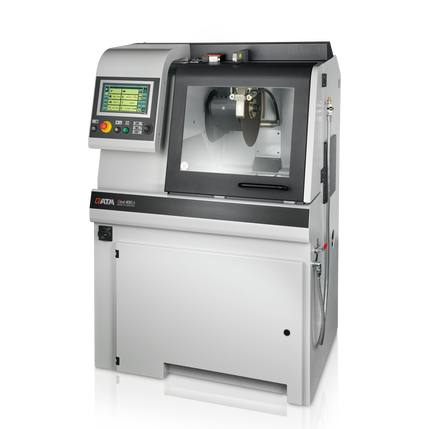

| 与切割机兼容 | Qcut 400 A | Qcut 500 A | Qcut 600 A/BOT | Qcut 800 A |
|---|---|---|---|---|
| 通过 T 型槽螺母/间距直接安装 |
✓ | ✓ | ✓ | ✓ |
夹持系统 100/540 配件
有了这些附件，动力夹钳就可以根据需要切割的部件和夹紧情况进行单独改装。

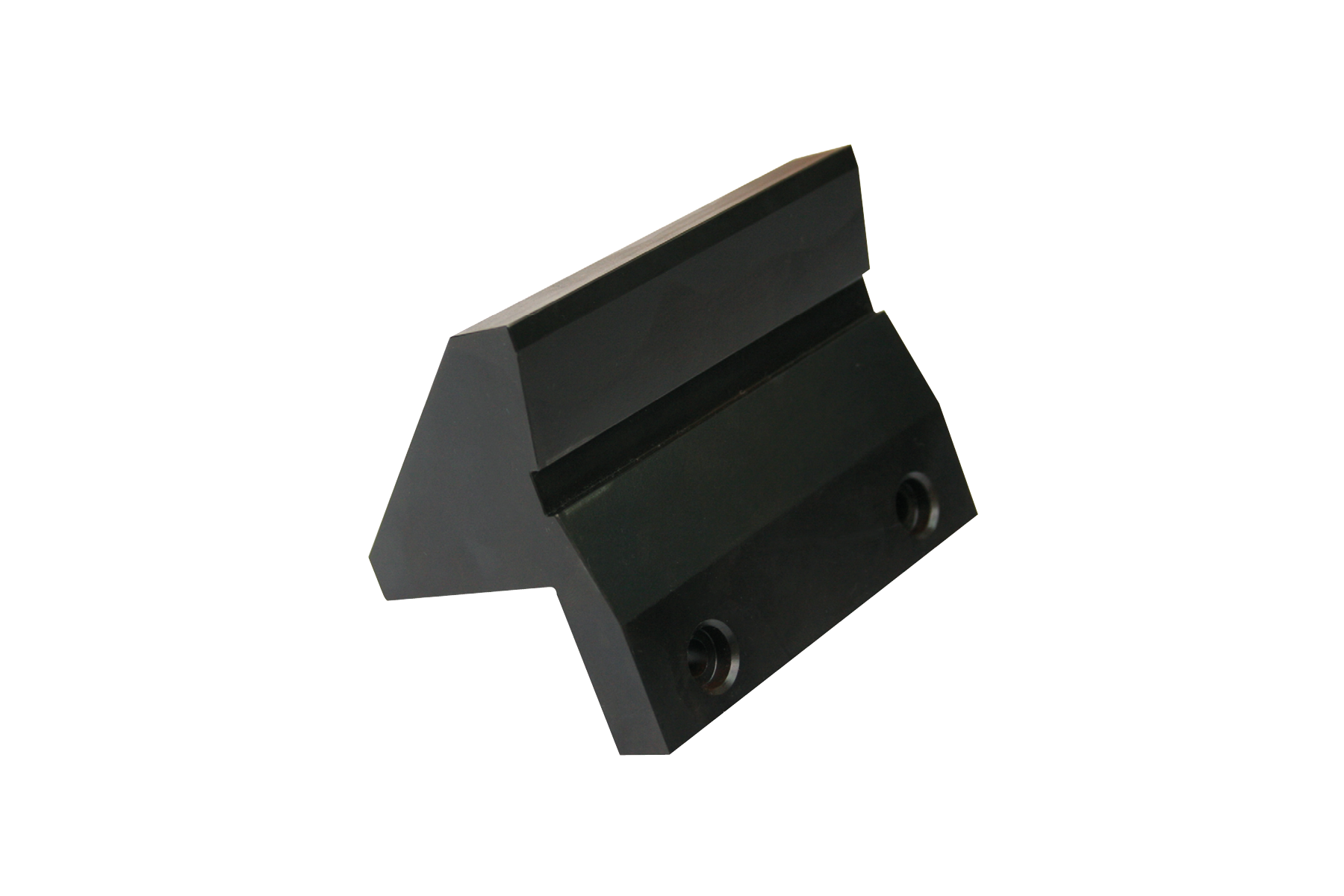

V型钳口
- 水平V型钳口
- 可与平钳口组合使用
- 钳口宽度: 100 mm
- 用于直径 10 - 100 毫米的V型夹具

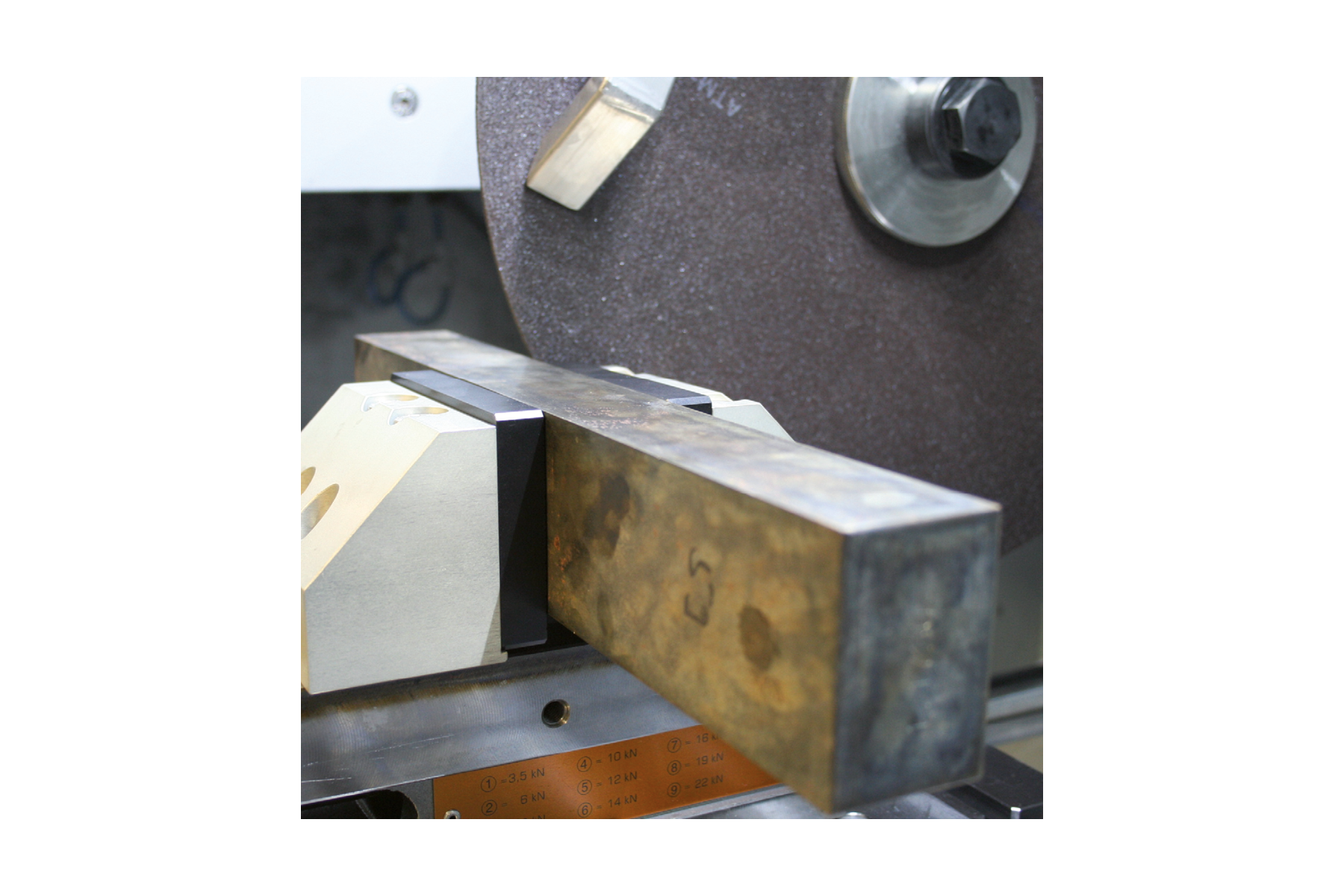

钳口平面
- 钳口高度: 80 mm
- 钳口宽度: 100 mm
- 棱形夹持面
- 用于夹紧平行机构
- 可与V型钳口组合使用

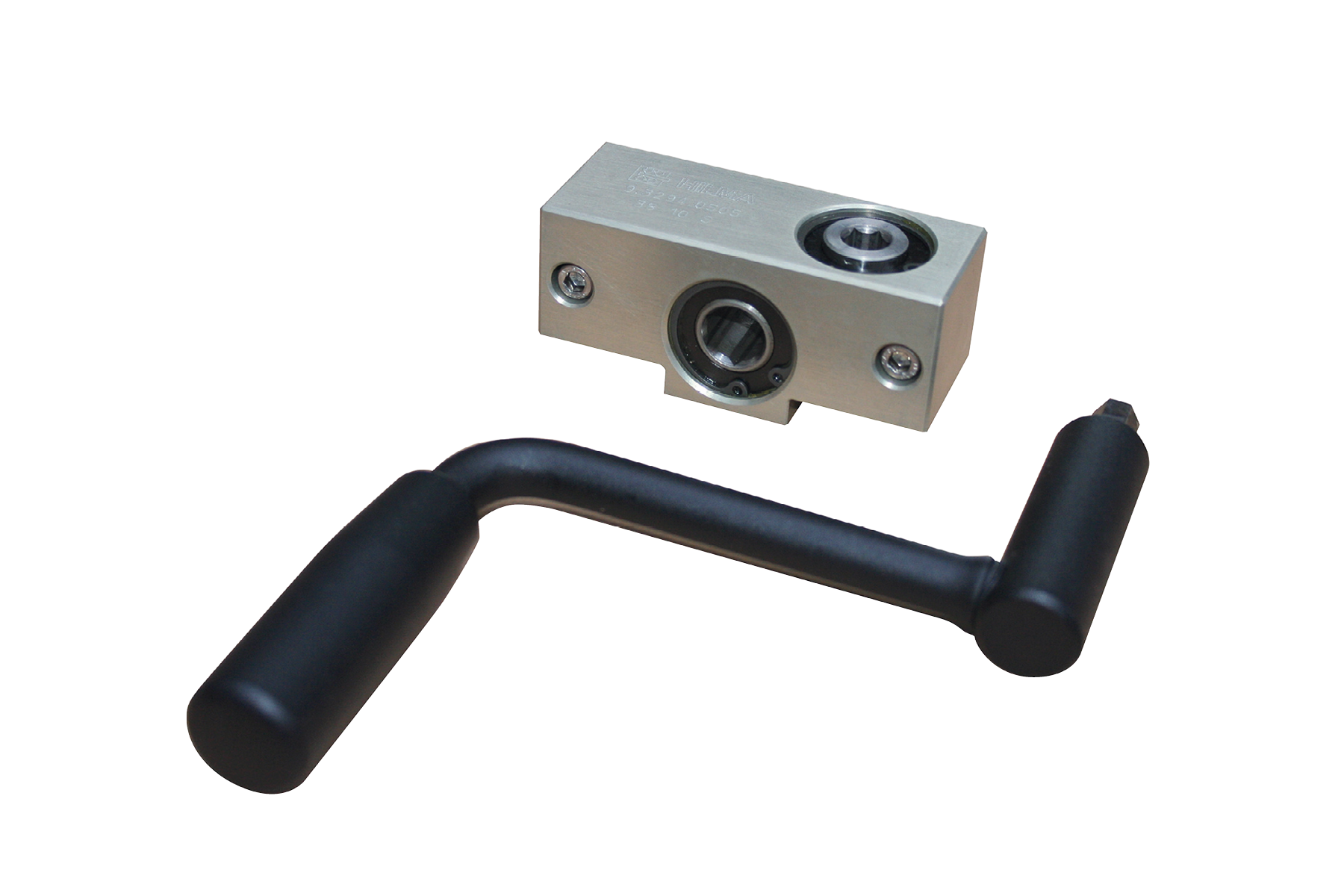

角传动
- 可从上方舒适地夹紧组件
通过广泛的测试，我们能够为各种应用提供合适的夹紧解决方案。

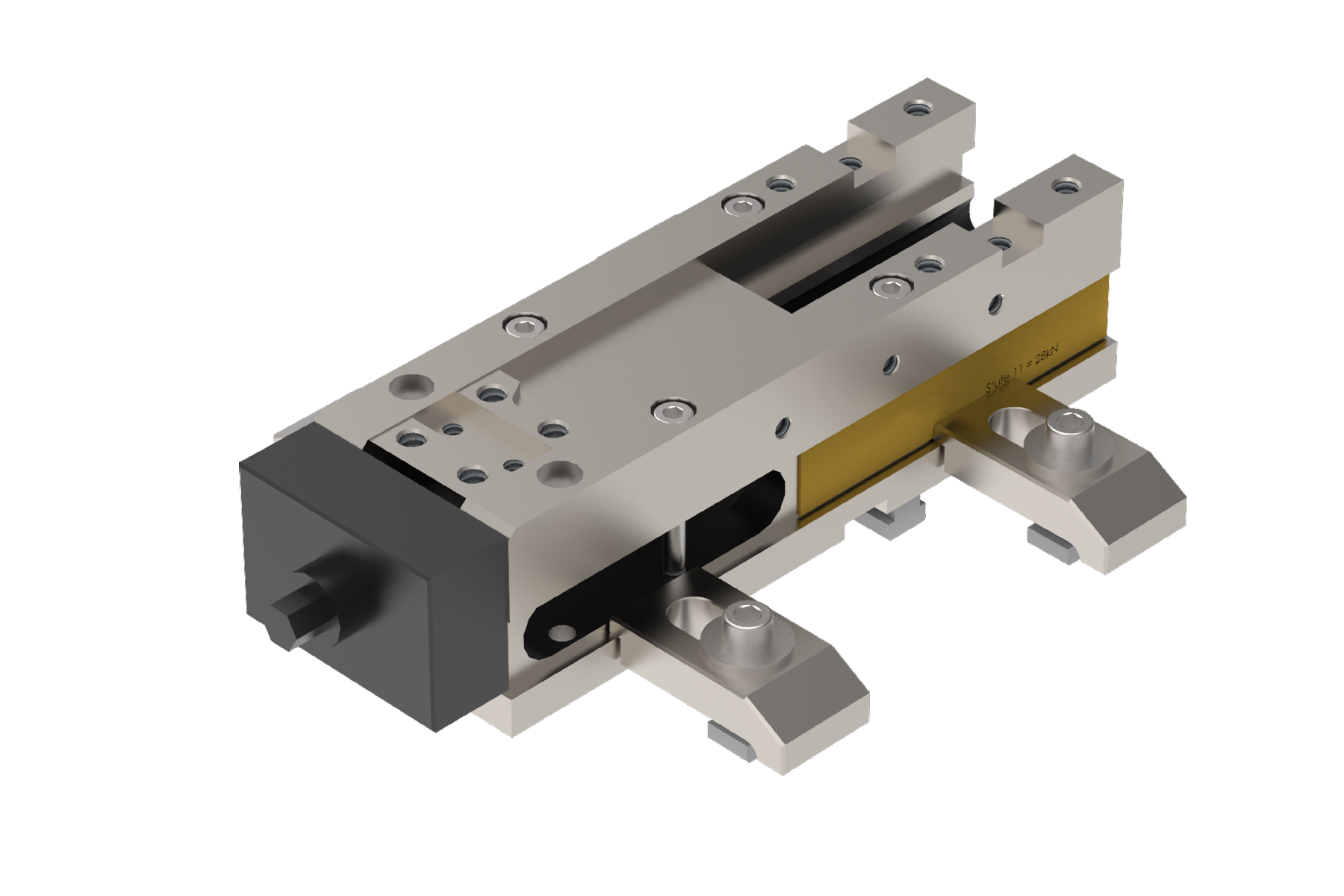

通用动力夹紧系统 LC 90 亮点
- 简单安全地夹持各种工件
- 各种易于更换的夹钳
- 机械传力，省力
- 夹紧力可分 11 级预调（最高 28 千牛）
- 包括用于 12 毫米 T 型槽的紧固材料和手柄
| 夹紧范围 | 钳口宽度 | 钳口高度 | 夹紧力 | |
|---|---|---|---|---|
| 通用动力夹紧系统 LC 90 | 0 - 217 mm | 100 mm | 70 mm | 25 kN |
通用动力夹紧系统兼容性 LC 90
| 与切割机兼容 | Qcut 400 A | Qcut 500 A | Qcut 600 A/BOT | Qcut 800 A |
|---|---|---|---|---|
| 通过 T 型槽螺母/间距直接安装 |
✓ | ✓ | ✓ | ✓ |
夹紧系统附件 LC 90
LC 90 动力钳是夹紧系统的基础。根据不同的应用，它可与下列模块之一配合使用。它可用于牢固有力地夹持各种形状不规则的部件

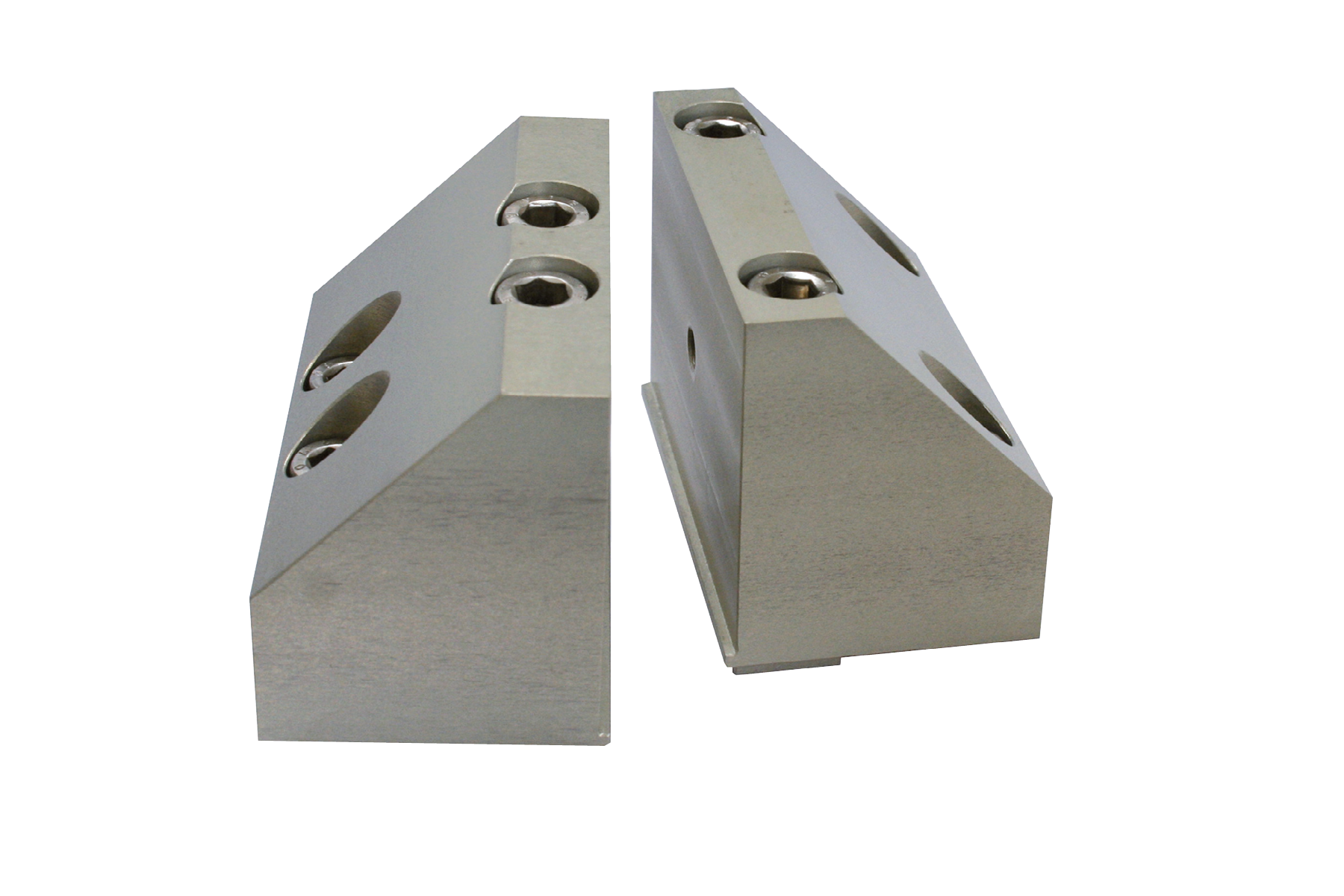

承载爪 LC 90
- 用于钳口的载体模块
- 用于棱形卡钳口和 V 形槽钳口的底座 100
- 由陶瓷涂层的高强度铝制成
- 钳口宽度：100 毫米

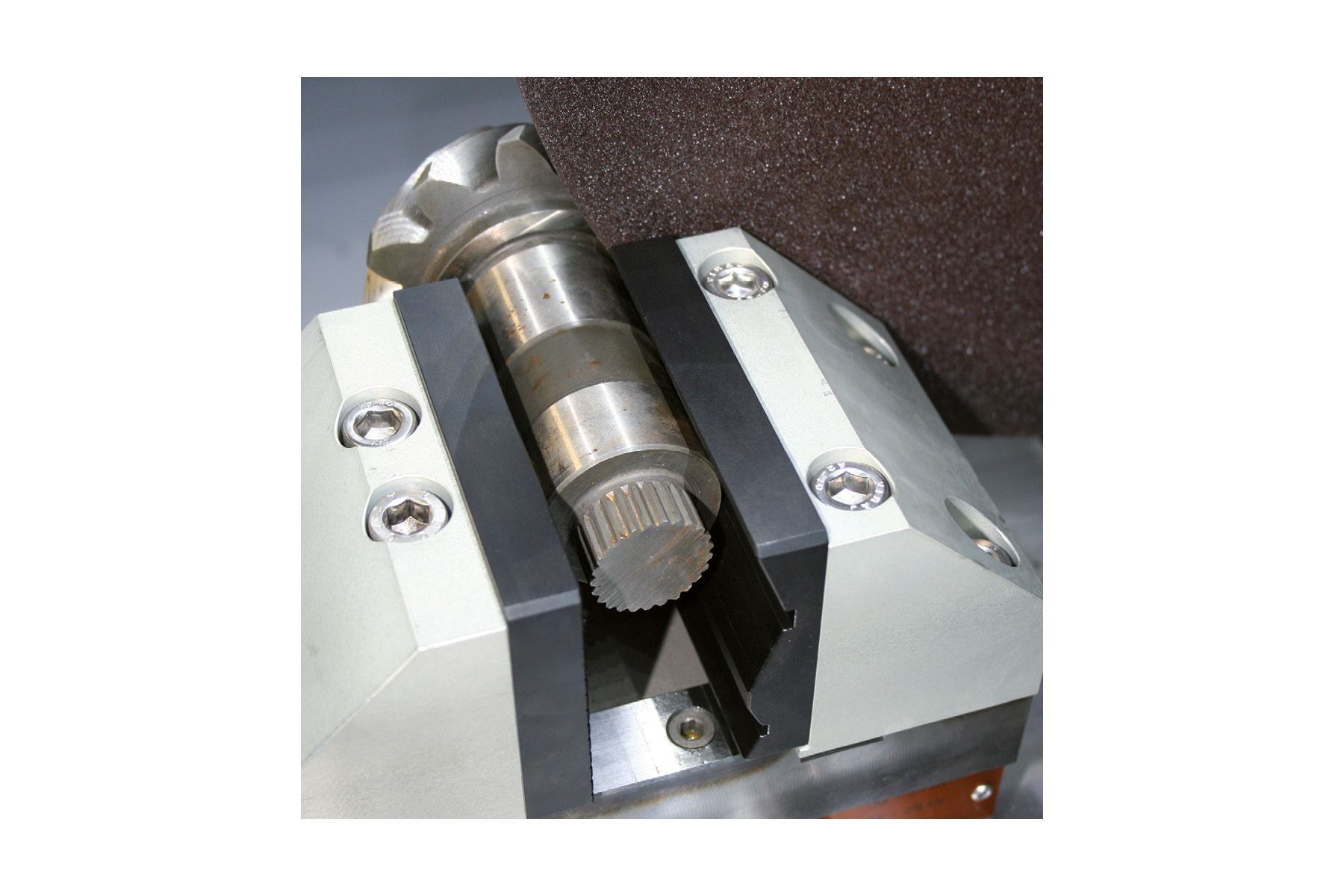

V 型槽钳口 100
- 钳口高度： 70 毫米
- 钳口宽度：100 毫米
- 1 件，可与扁平钳口组合使用
- 由硬化钢制成的可旋转钳口
- 表面有两个水平棱柱，用于夹持直径为 10 至 100 毫米的圆形材料

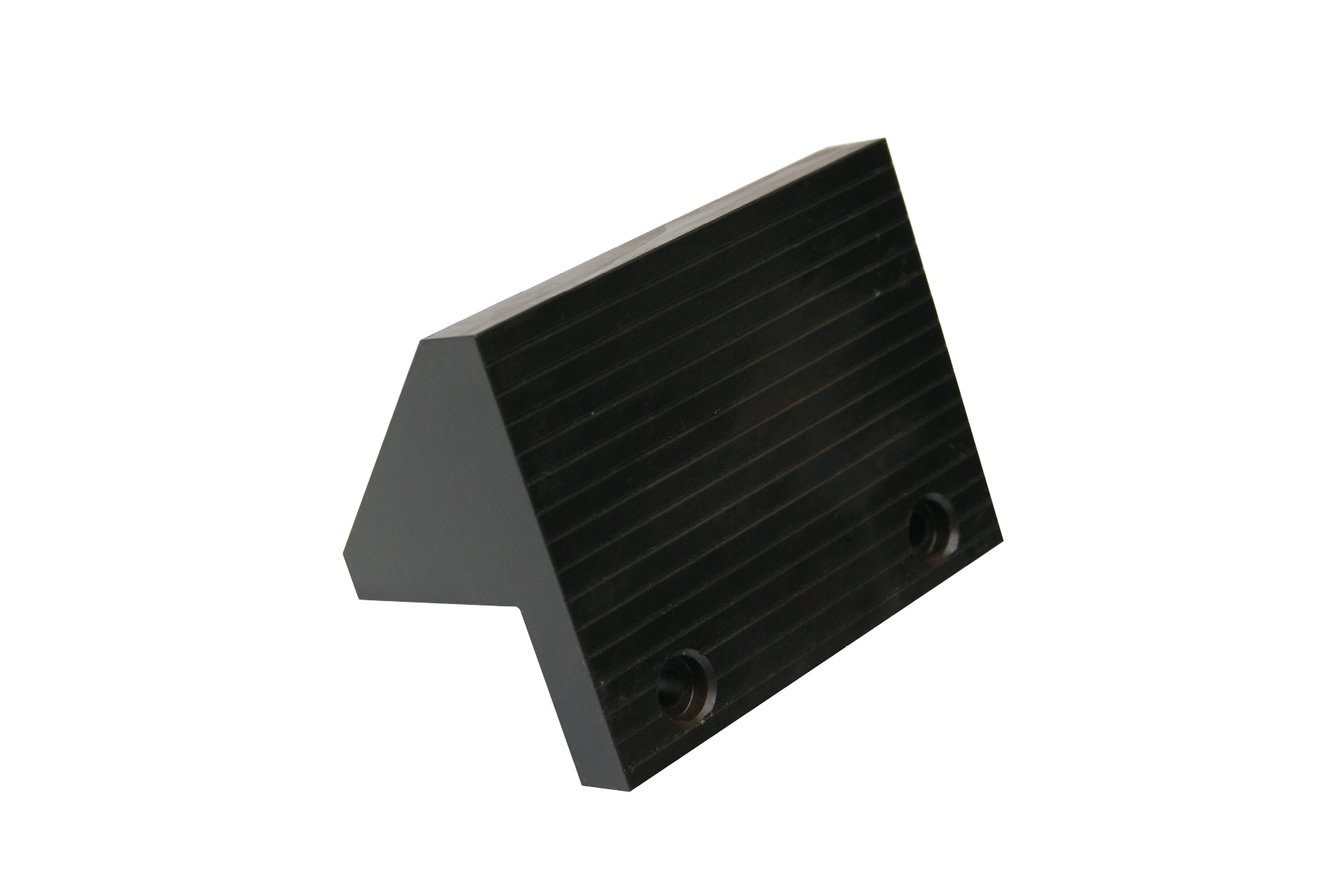

钳口平面
- 光滑的夹持表面
- 用于夹紧平行机构
- 1 件，可与 V 形槽颚板 100 结合使用

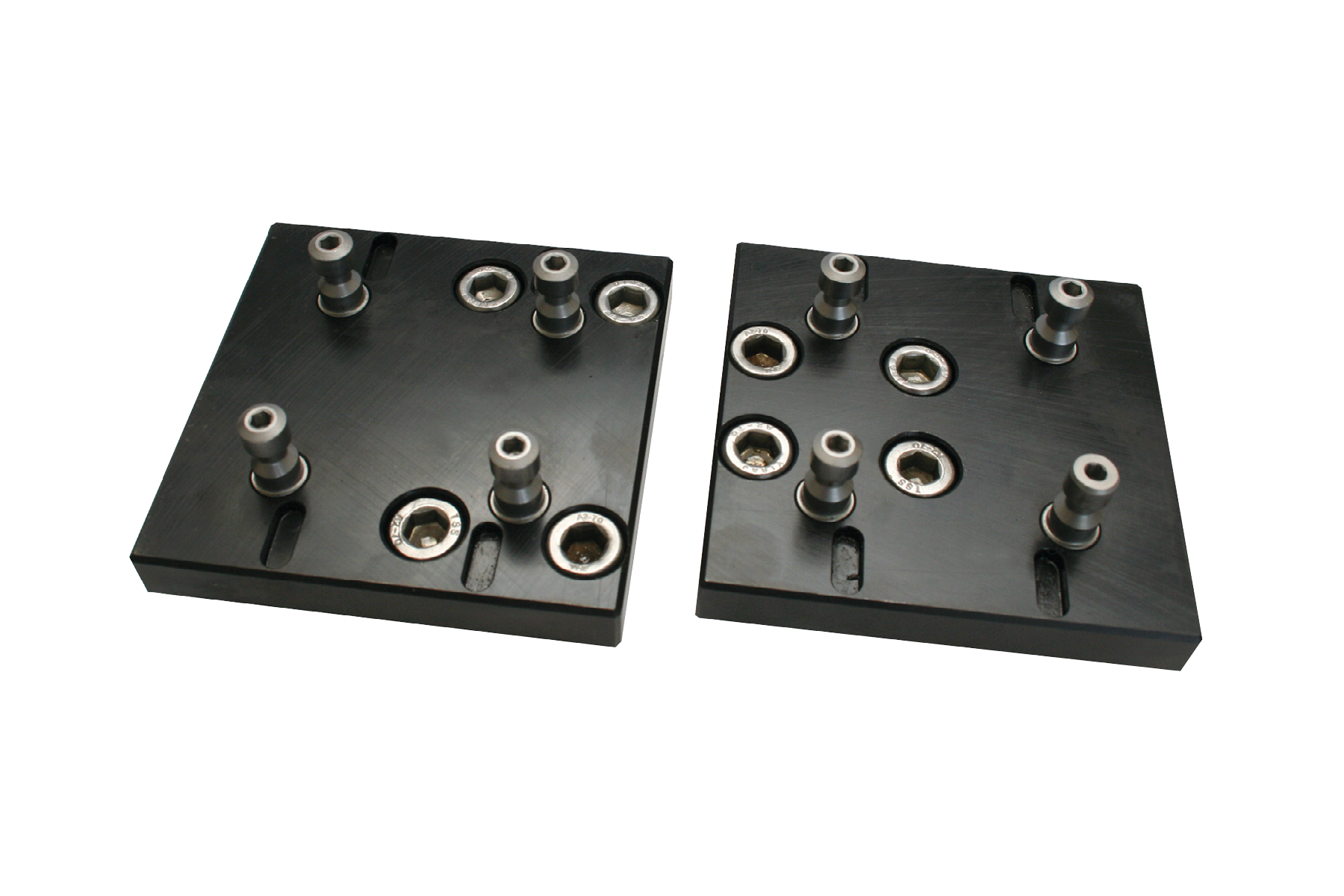

快换适配器
- 通过下拉引脚快速安全地连接各个模块
- 用于紧固
- 步爪 100
- 夹紧系统 X-Clamp 100
- 客户定制解决方案

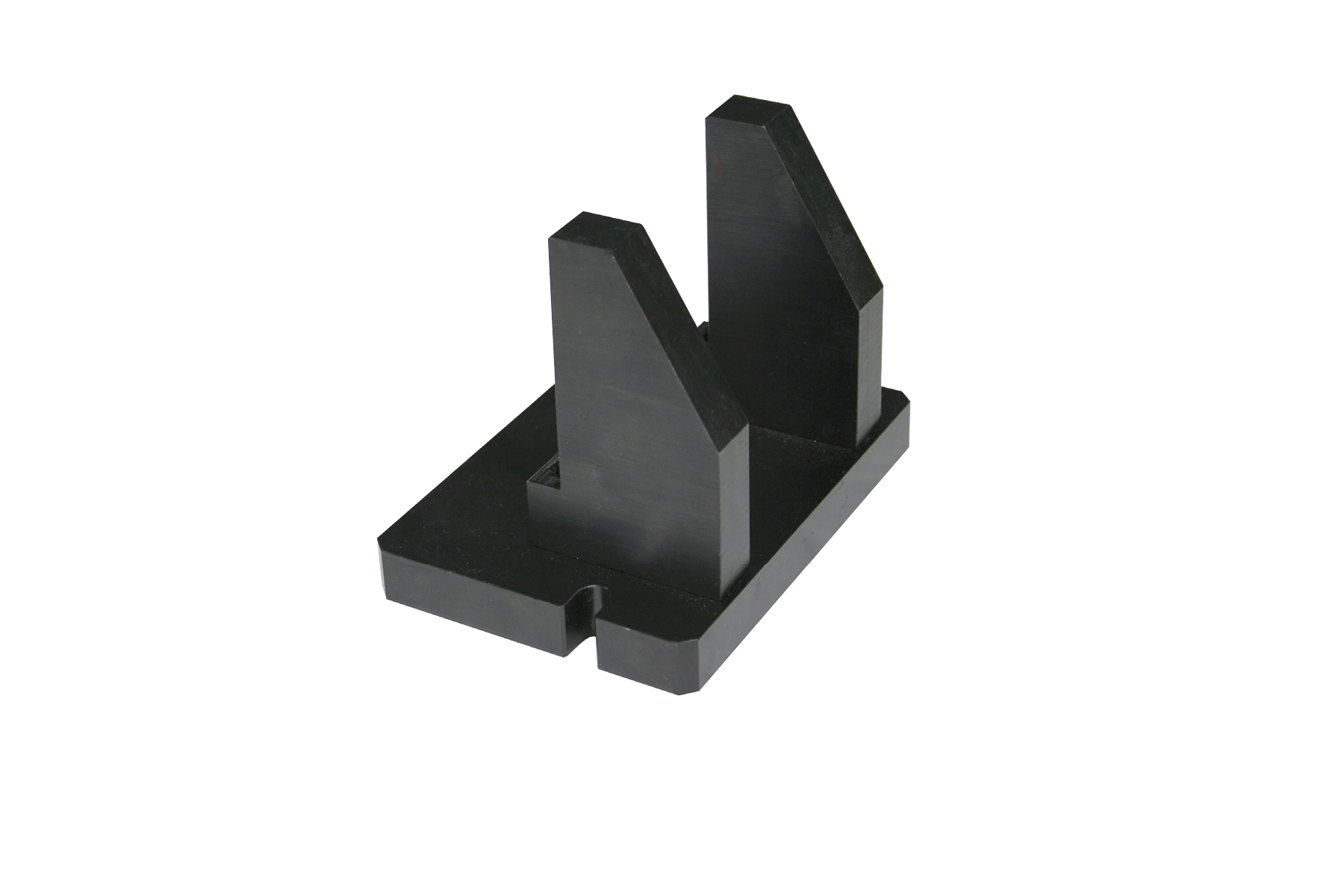

90° 卡槽
- 用于将 LC 90 基本模块侧向 90° 安装
- 用于 DIN 650 标准 12 毫米 T 型槽

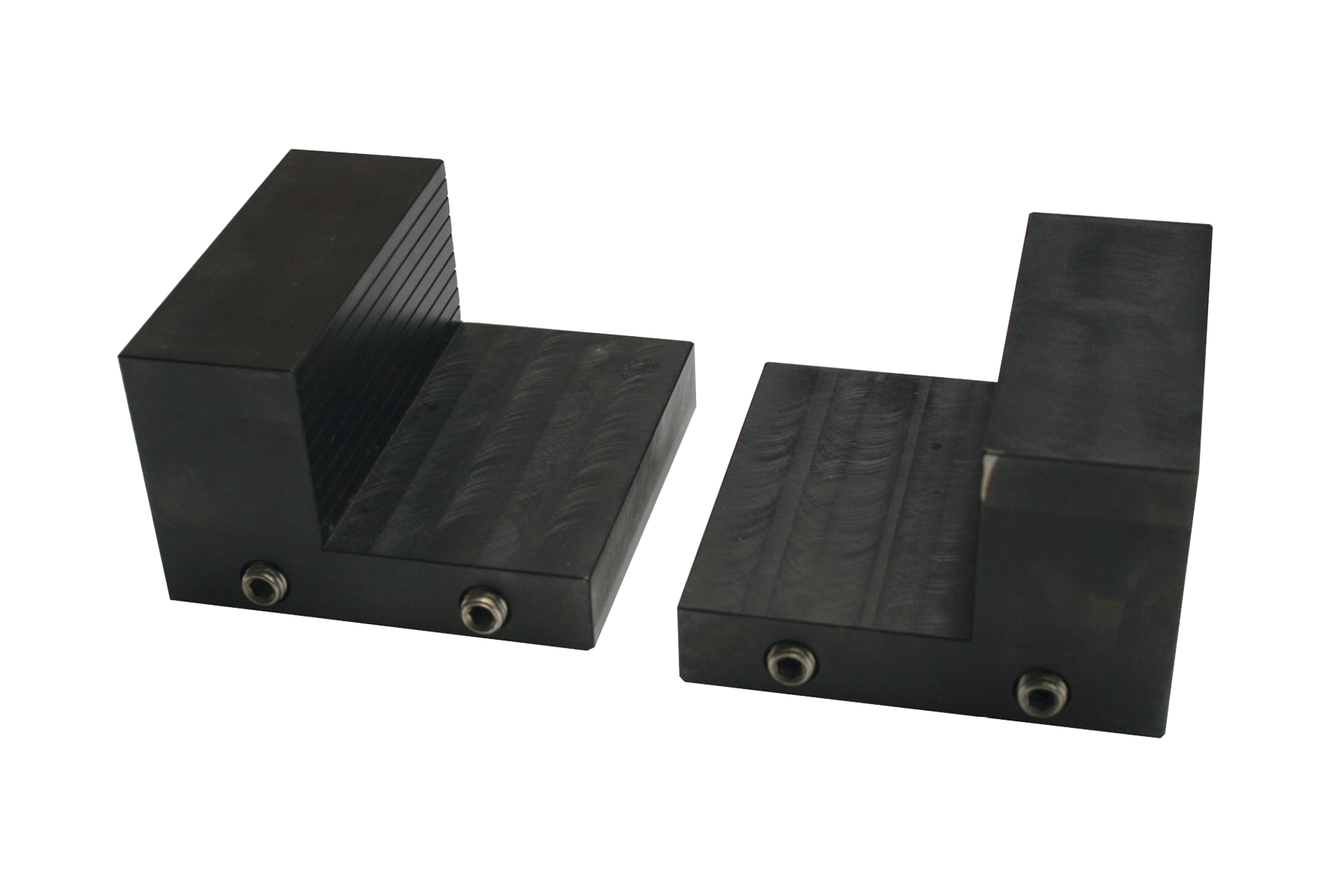

阶梯钳口 100
- 钳口高度： 65 毫米
- 钳口宽度：100 毫米
- 夹紧平行工件表面
- 通过 LC 90 基本模块产生夹紧力
- 阶梯钳口可旋转 180°
- 仅与快换适配器一起使用
支持要素
- 钳口高度： 70 毫米
- 钳口宽度：100 毫米
- 1 件，用于支撑长部件
- 减少振动
- 弹簧柱塞固定在工件上
- 还可使用通用夹具从上方固定组件
- 通过下拉引脚快速安全地连接各个模块

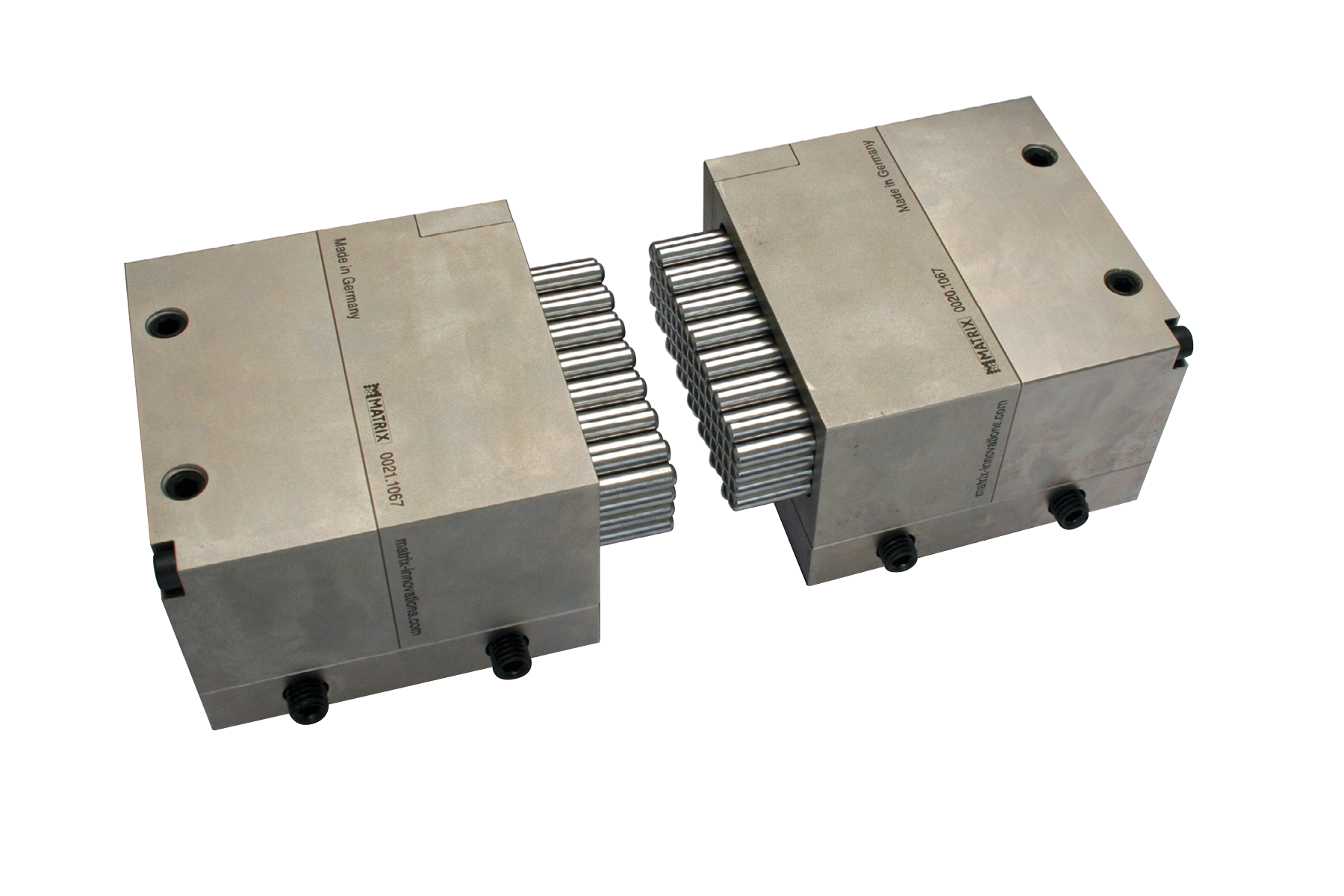

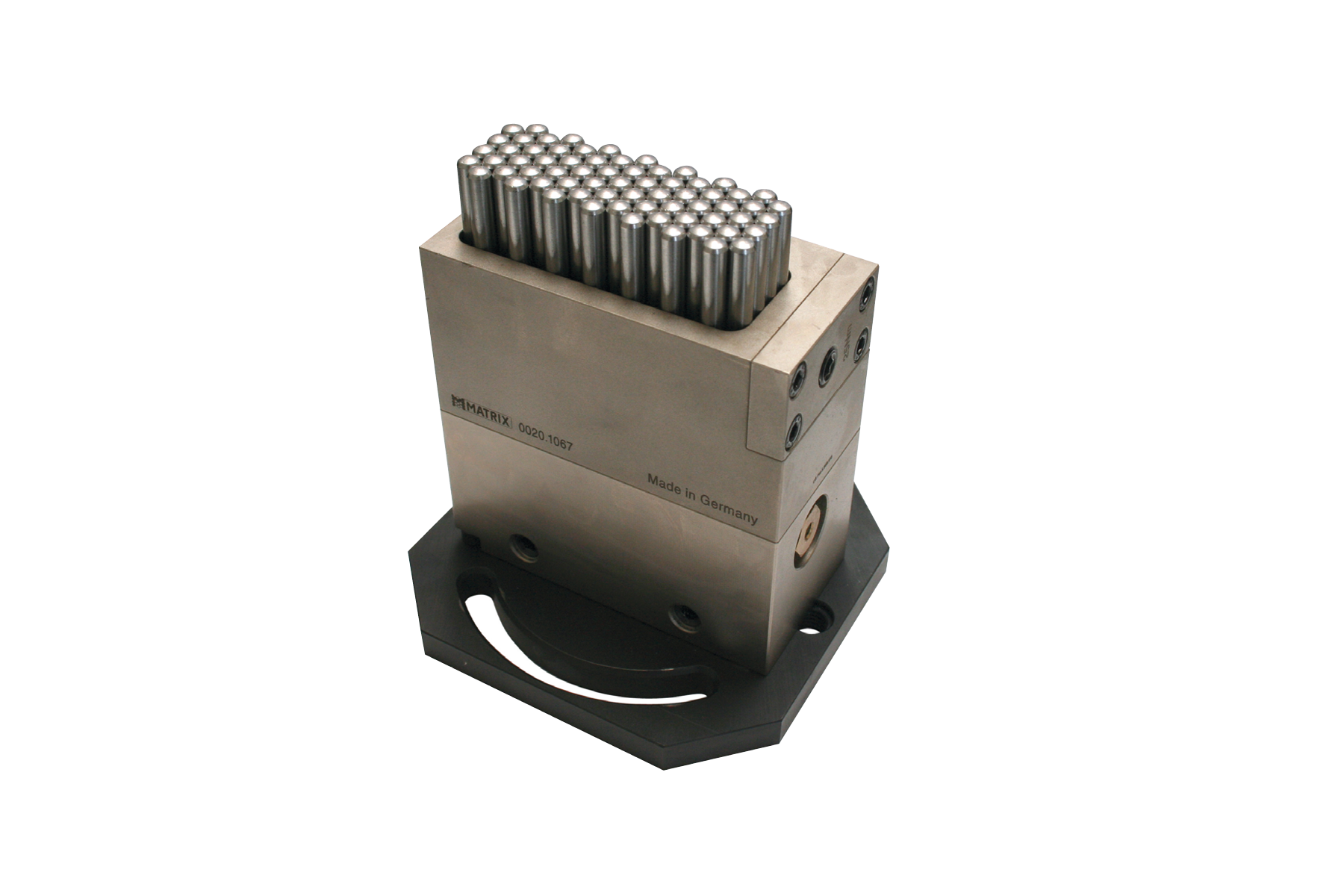

夹紧系统 X-Clamp 100
- 通过不锈钢制成的单独弹簧加载的冲压件，单独安全地夹紧各种试样和自由成形零件
- 完美贴合，夹紧力最小
- 最少的时间支出
- 仅与快换适配器一起使用
- 包括扭矩扳手和紧固螺钉

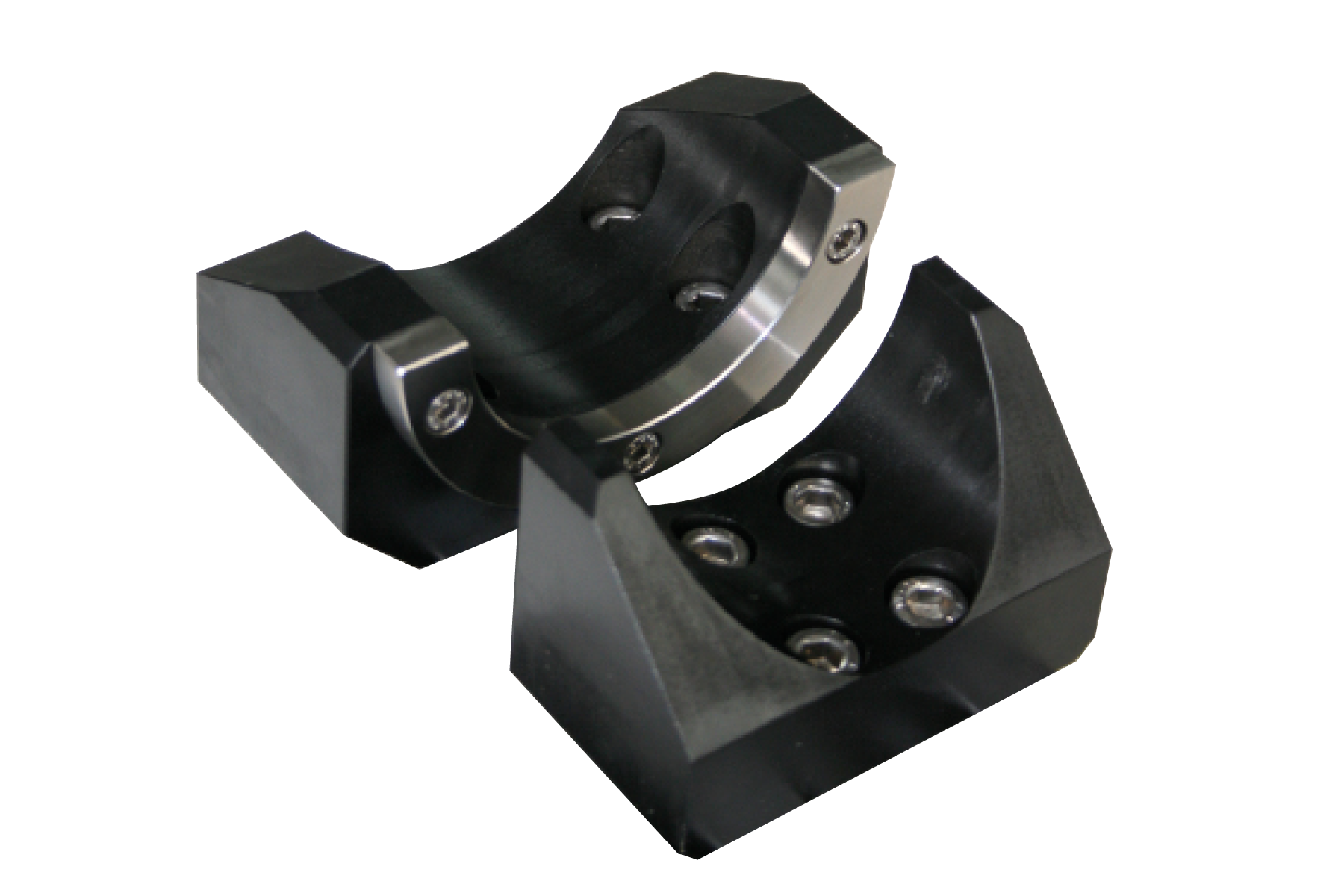

特殊钳口
- QATM 服务：将您的 DXF 或 DWG 文件或部件照片发送给我们。我们为您设计理想的夹具
完美的切割 – 由QATM设备提供
当使用正确的元素: 知识、保养和正确选择耗材和切割机进行加工时，切割更可靠、更安全、更高效。
