亮点
- 用于小型部件：Ø 40 mm | W = 60 mm

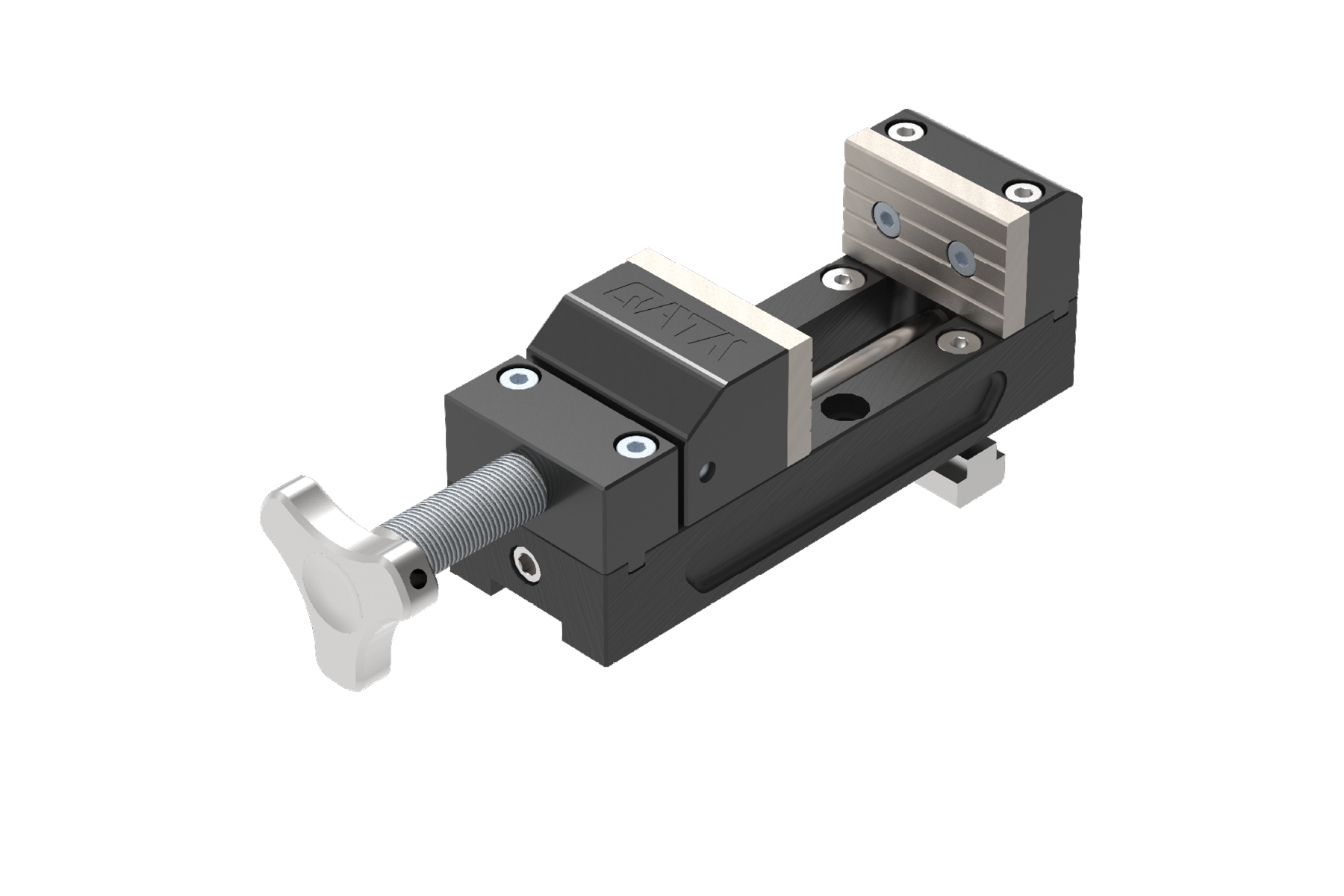

- 螺栓夹紧（Qtool 40 S），带星形手柄，可手动调节夹紧力

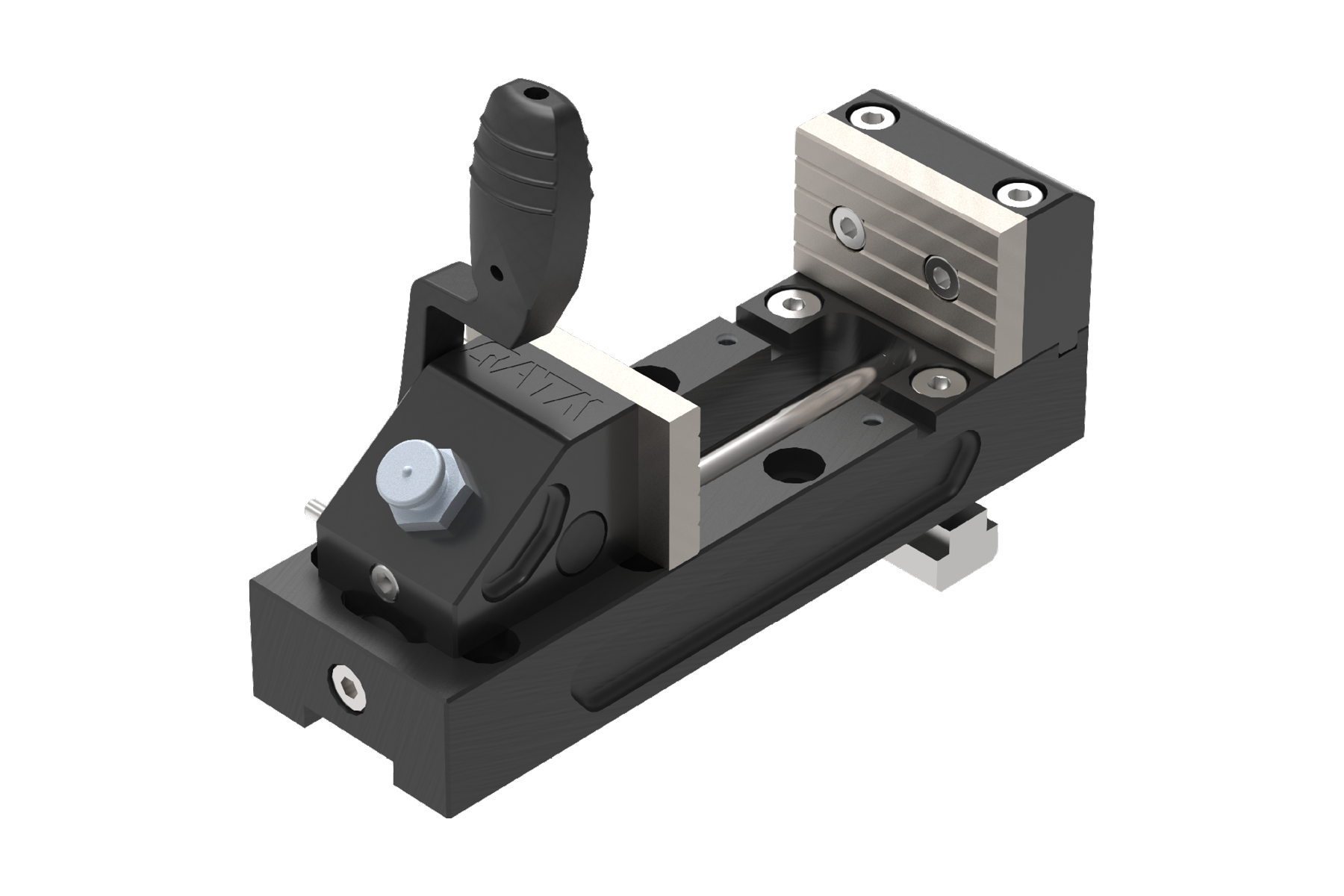

- 偏心夹钳 (Qtool 40)，夹紧快速有力

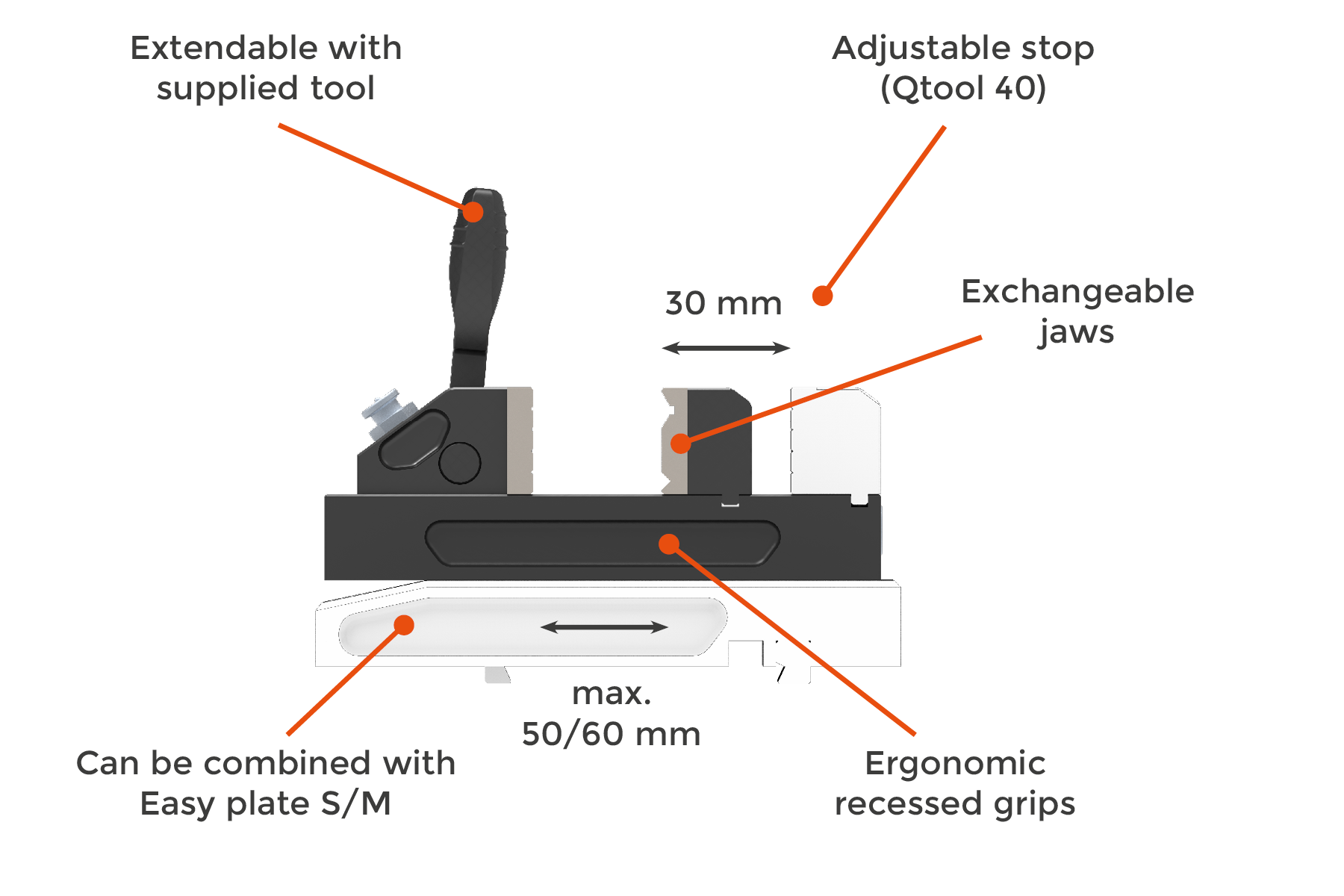

- 后挡板可调，以便在切割时调整到理想位置
- 多种钳口程序
| 夹紧范围 | 钳口宽度 | 钳口高度 | 夹紧力 | |
|---|---|---|---|---|
| Qtool 40 | 0 - 60 mm | 50 mm | 25 mm | ca. 1000 N |
| Qtool 40 S | 0 - 50 mm | 50 mm | 25 mm | 可变 |
Qtool 40
Qtool 40 S
Qtool 40 性能指标

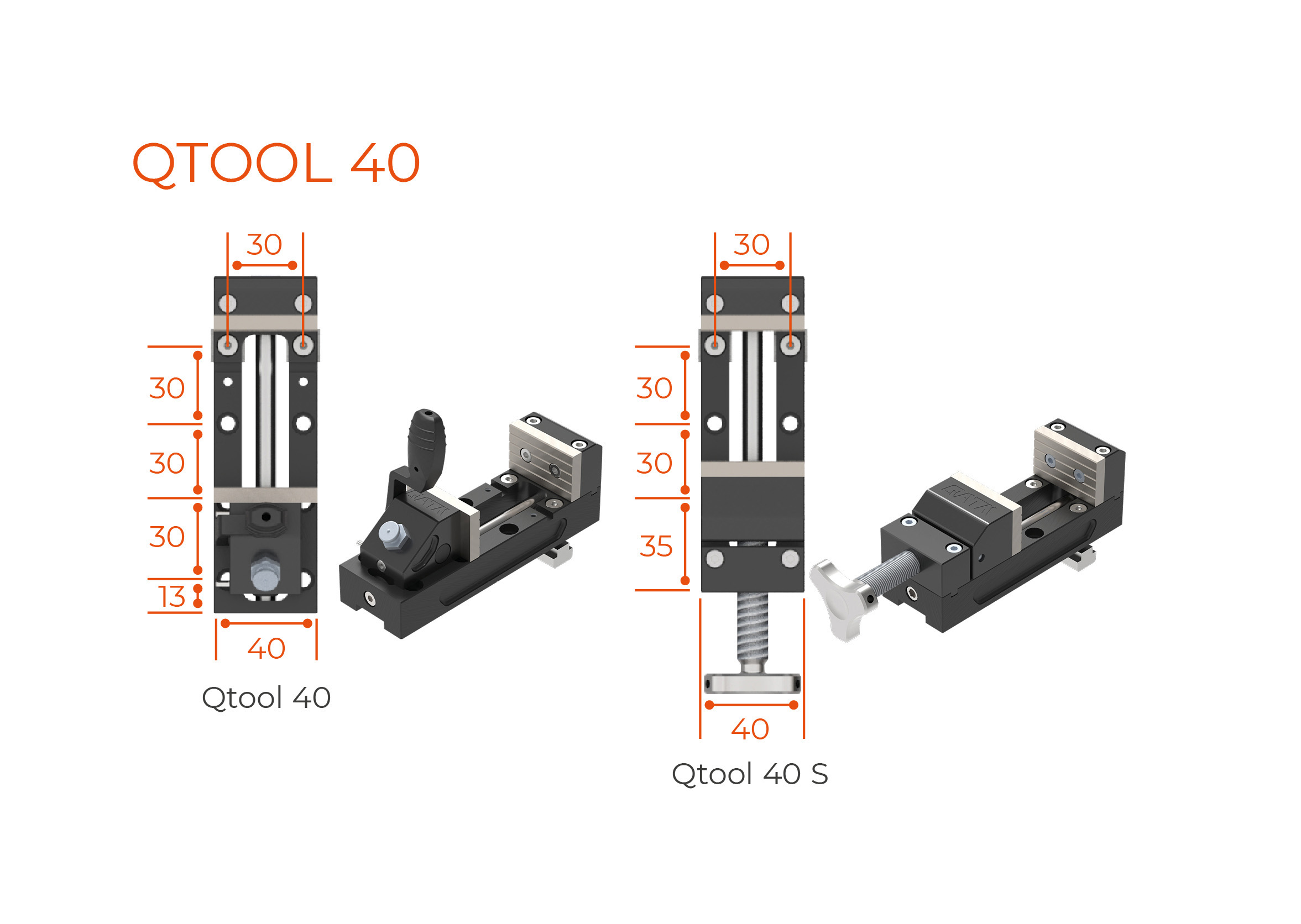

Qtool 40 技术参数
Qtool 40 系列兼容性
| 与切割机兼容 | Qcut 200 A | Qcut 250 A | Qcut 250 M | Qcut 350 A | Brillant 230 |
|---|---|---|---|---|---|
| 通过 T 型槽螺母/间距直接安装 |
✓ 8 mm / 60 mm | - | - | - | - |
| 通过易夹持底座 | ✓ S/M | ✓ S/M | ✓ S/M | ✓ S/M | ✓ S/M |
通过广泛的测试，我们能够为各种应用提供合适的夹紧解决方案。
用于 Qtool 40 系列的钳口
Qtools 具有多种钳口，可根据待切割的部件进行个性化定制：
圆形部件
- 可使用V型槽钳口或斜面钳口精确、牢固地夹紧

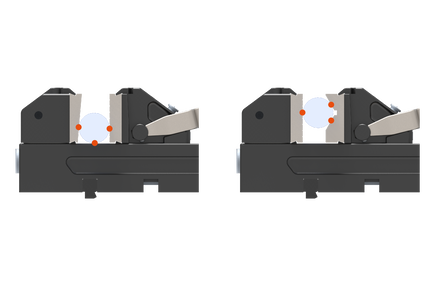

- 钳口的几何形状可在工件和夹具之间形成明确的三点接触
- 这样可以防止组件滑动

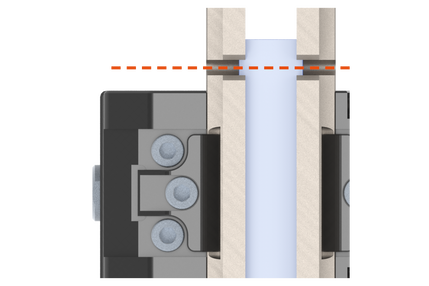

- 也可使用十字V型槽垂直夹紧圆形部件，并在夹具上方进行切割
大型部件
- 高爪为几何尺寸较大的部件提供更大的夹持面
夹紧部件的切断面
- 还可使用开槽钳夹住工件的切断面
- 这大大减少了切割过程中毛刺的形成，并避免了在放入热镶嵌机之前对毛刺的后续打磨

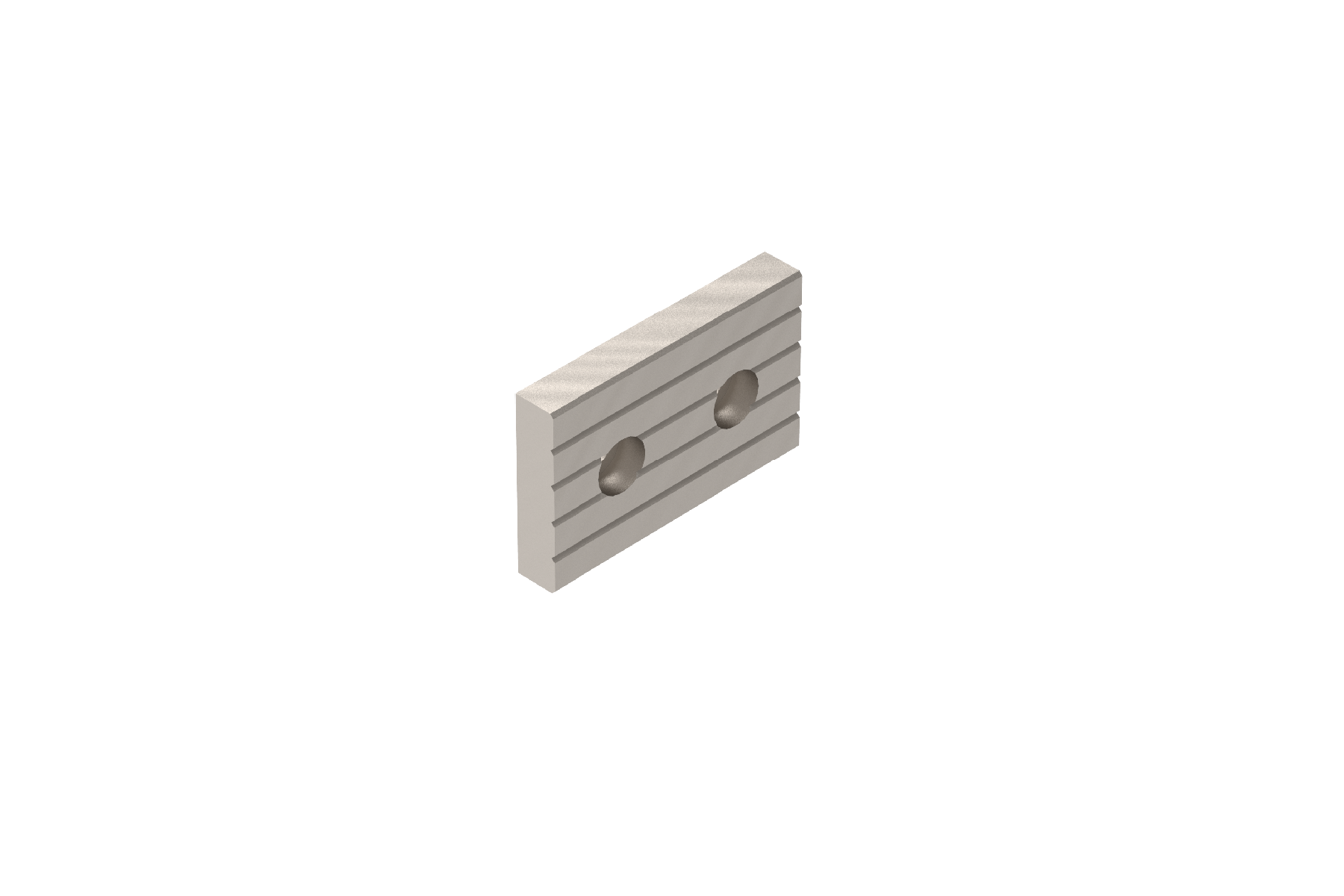

钳口，标准（含 Qtool）
- 标准钳口 Qtool 40
- 钳口高度: 25 mm
- 钳口宽度: 40 mm
- 通用钳口
- 交货包括：1 个钳口（备用钳口）

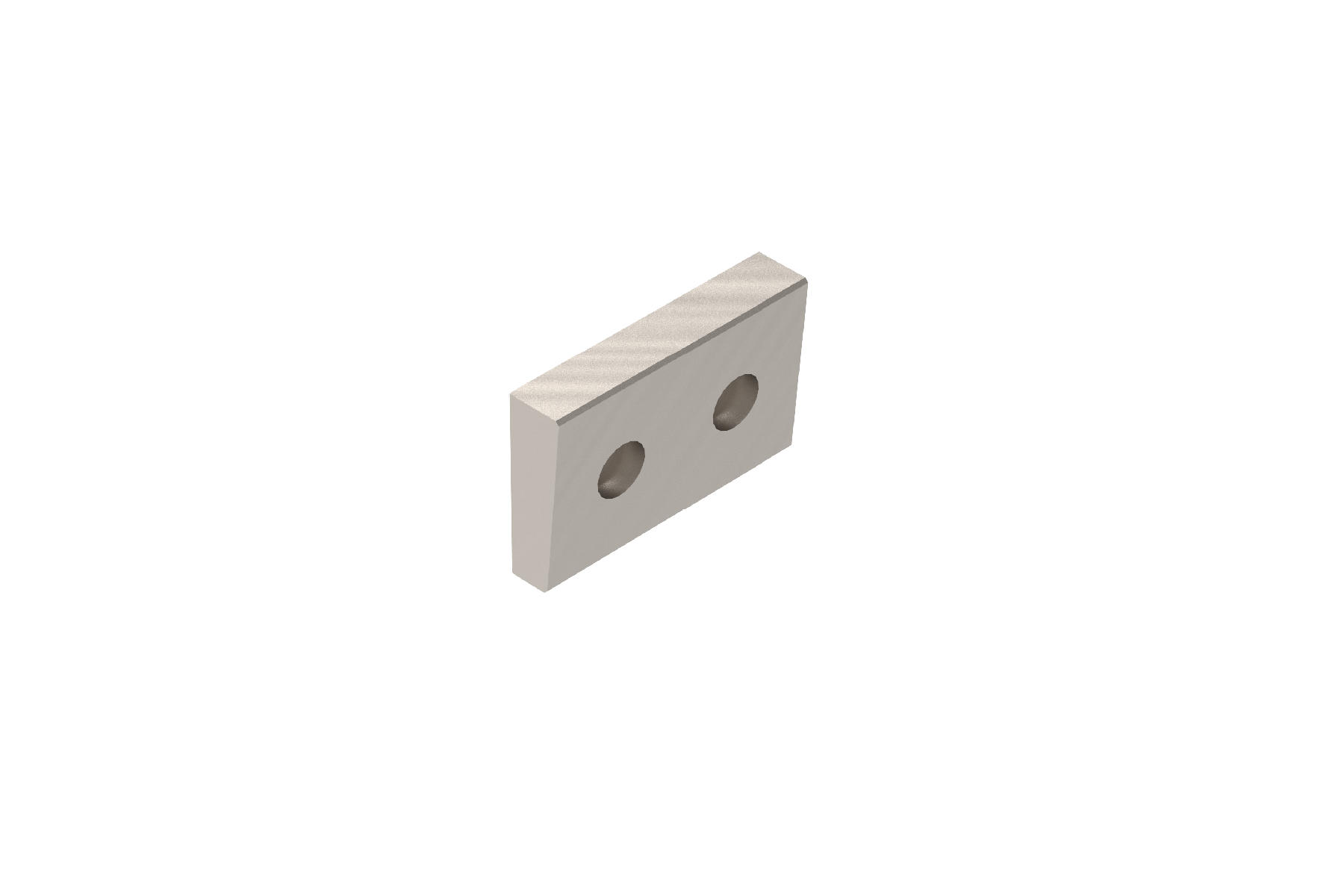

钳口，斜面
- 钳口高度: 25 mm
- 钳口宽度: 40 mm
- 5° 斜面夹紧面
- 用于压紧圆形材料的钳口
- 适用于最大尺寸为 Ø 的圆形组件。 50 mm
- 交货包括： 1 个钳口（作为对钳口，我们推荐使用标准钳口（包含在 Qtool 交货范围内）

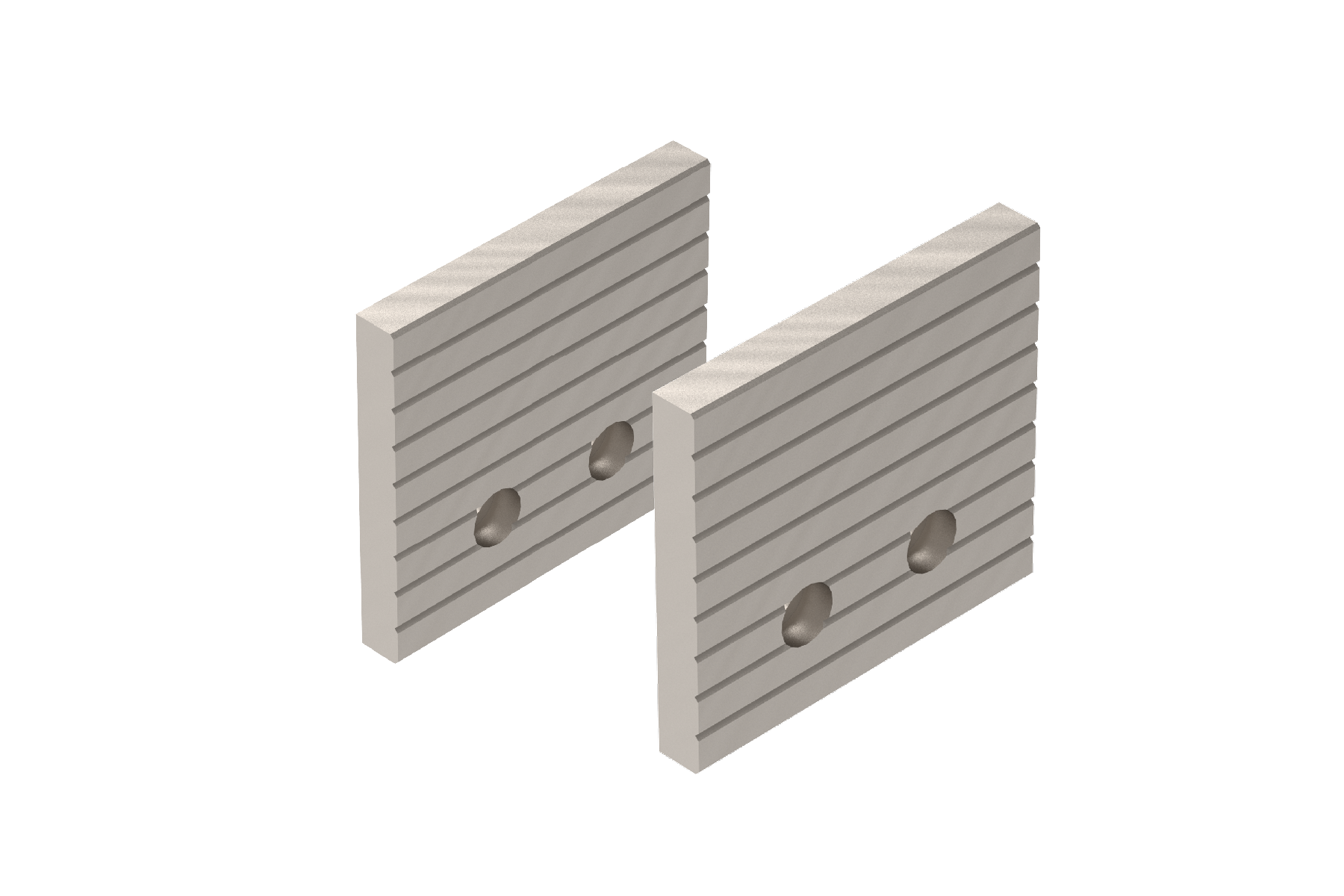

高钳口
- 钳口高度: 45 mm
- 钳口宽度: 50 mm
- 用于大型部件的通用钳口
- 交货包括： 2 个钳口
钳口，高槽
- 钳口高度: 45 mm
- 钳口宽度: 80 mm
- 即使在切割后，被分离的部件仍能保持夹紧状态
- 交货包括： 2 个钳口
钳口，交叉V型
- 钳口高度: 25 mm
- 钳口宽度: 40 mm
- 用于夹紧圆形部件的水平和垂直V型钳口（3 点支撑）
- 水平V型钳口最大直径
- 最大垂直V型钳口Ø 17 mm
- 交货包括： 1 个钳口（作为对钳口，我们推荐使用标准钳口（包含在 Qtool 交货范围内）

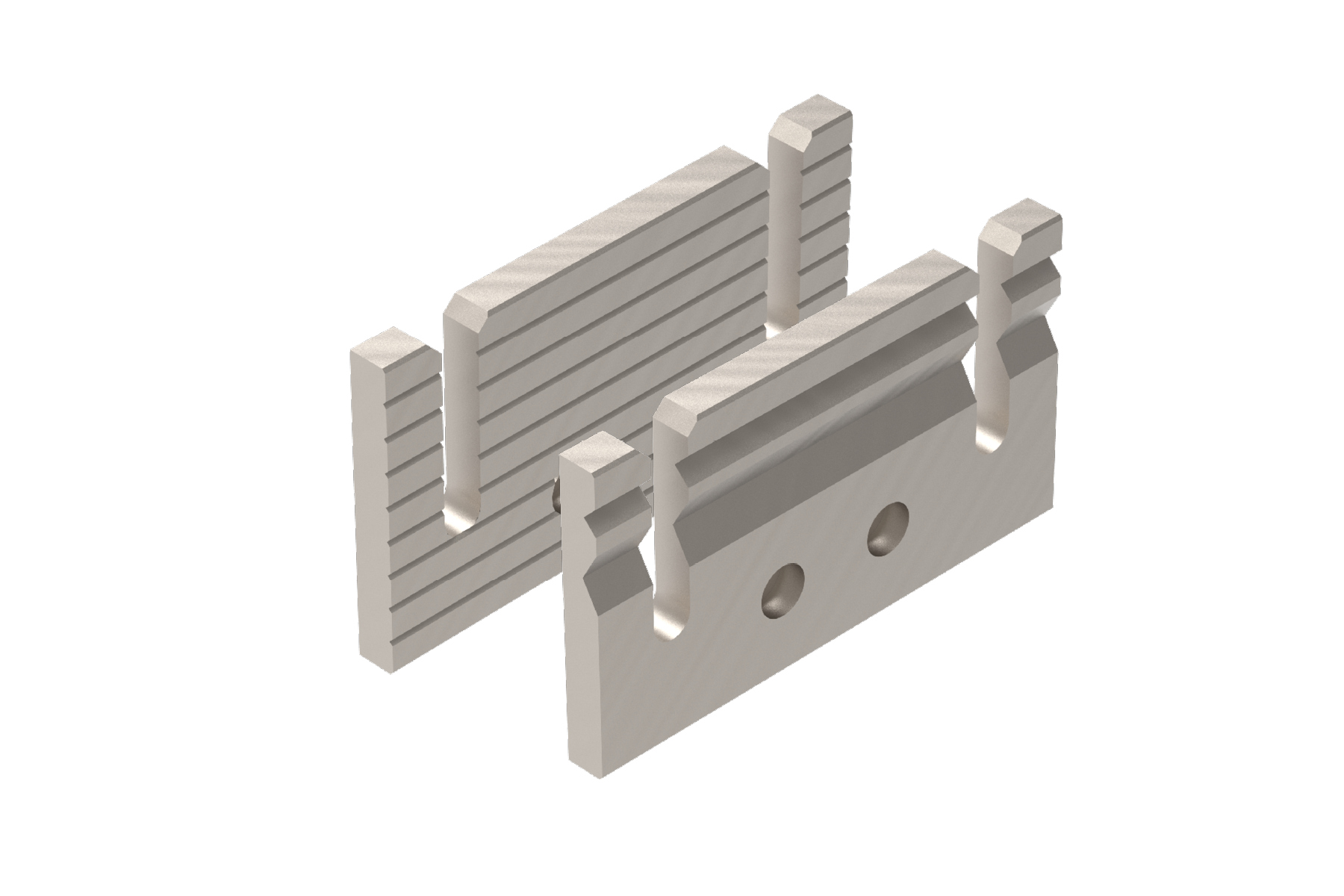

钳口，高，开槽，带V型钳口
- 钳口高度: 45 mm
- 钳口宽度: 80 mm
- 水平V型钳口（最大直径：17 毫米直径 17 毫米 - 用于夹紧圆形部件（3 点支撑）
- 切割后仍能保持样品夹紧
- 交货包括：2 个卡爪（1 个高标准槽型卡爪，1 个带V型钳口槽型卡爪）
精密夹具 附件配件
简易夹持底座 S
带旋转功能的易夹持底座 S
轻松适应 Qtool 40-60
多塔式
旋转装置 Qtool 40-60
完美的切割 – 由QATM设备提供
当使用正确的元素: 知识、保养和正确选择耗材和切割机进行加工时，切割更可靠、更安全、更高效。
