亮点
- 用于中型部件 Ø 60 mm | W = 100mm
- 偏心夹钳，夹紧快速有力
- 后挡板（50 毫米）可调，以便在切割时调整到理想位置
- 多种钳口程序
- 可通过横挡进行扩展
| 夹紧范围 | 钳口宽度 | 钳口高度 | 夹紧力 | |
|---|---|---|---|---|
| Qtool 60 | 0 - 100 mm | 70 mm | 32 mm | ca. 2000 N |

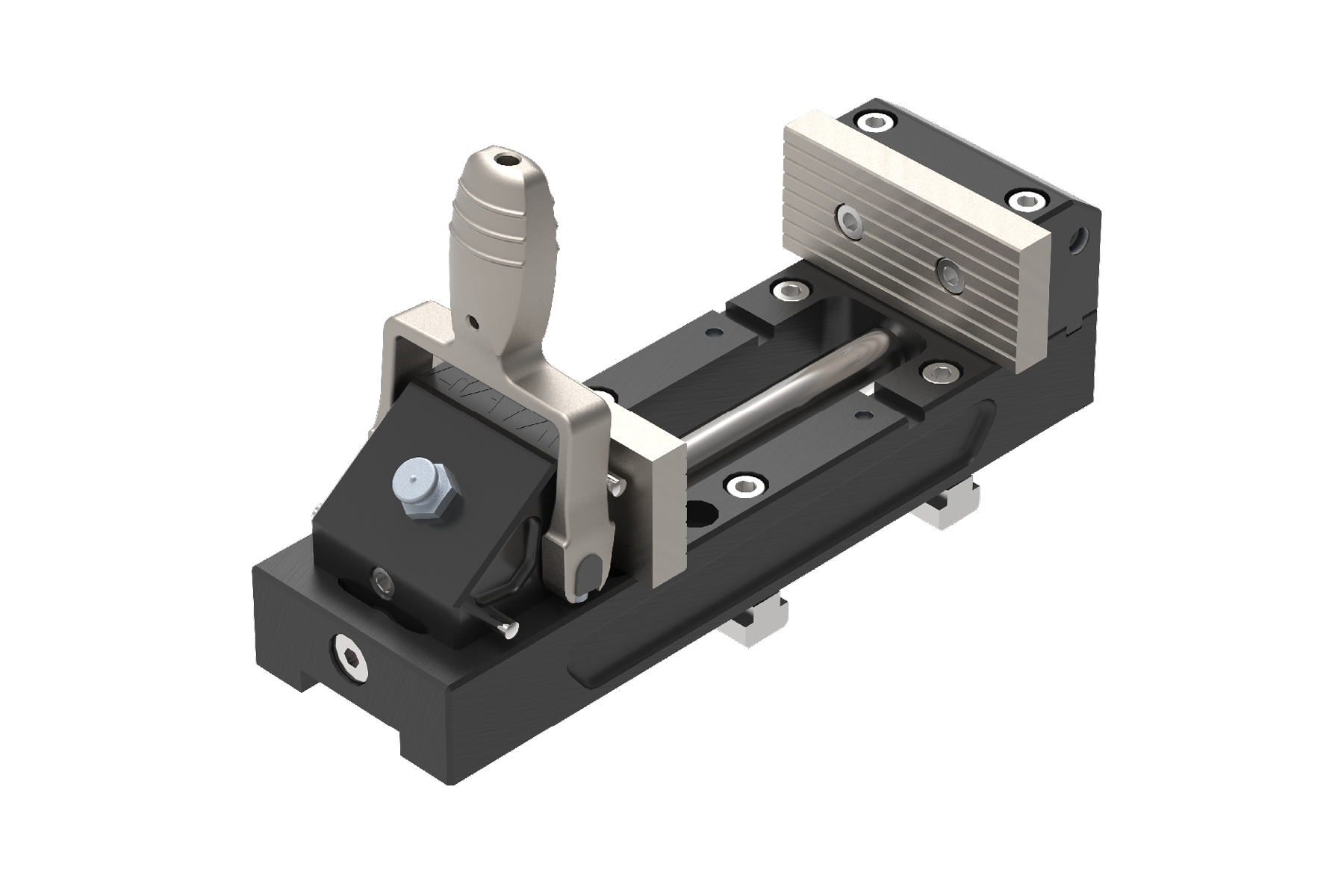

Qtool 60

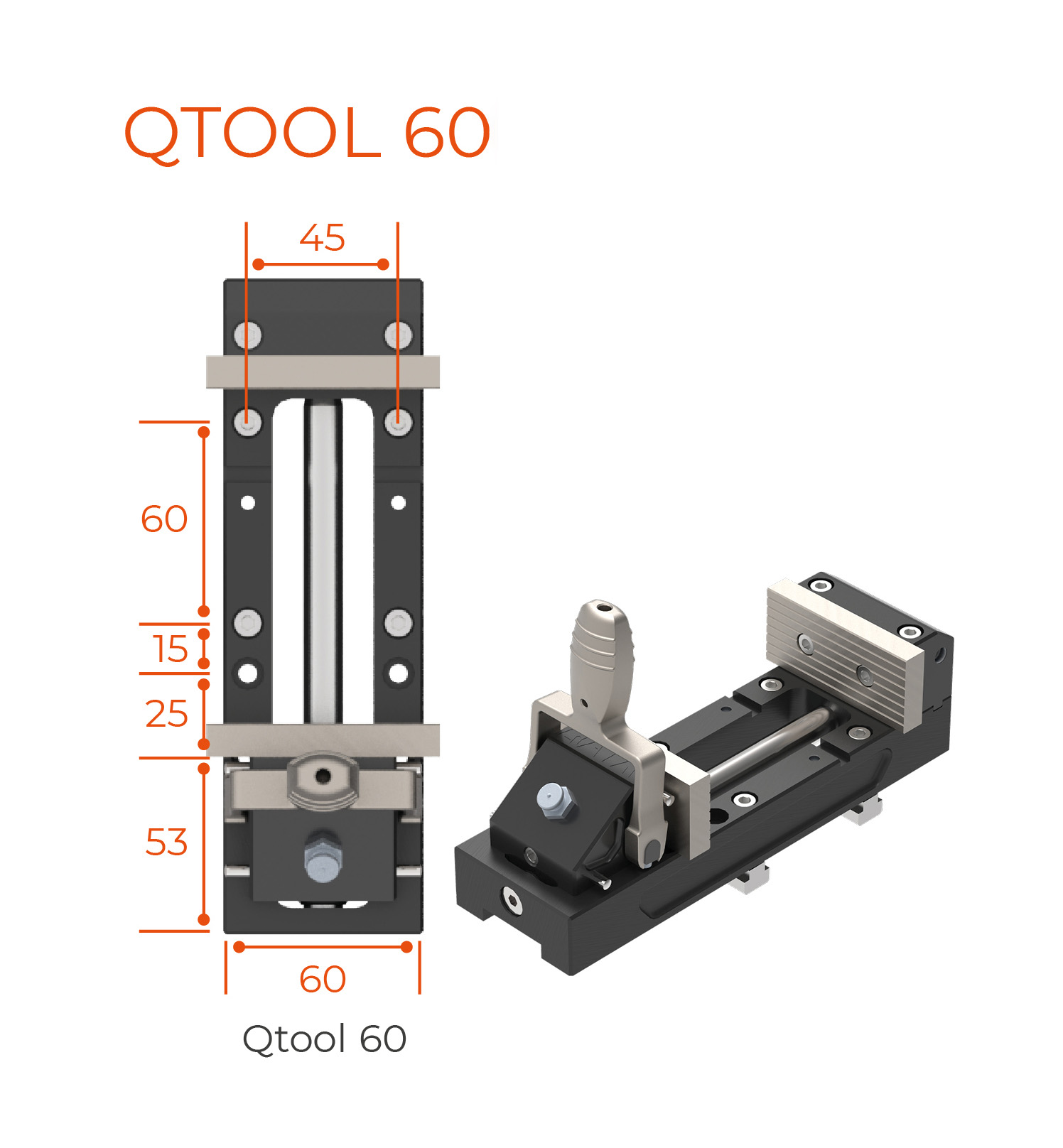

Qtool 60 技术参数

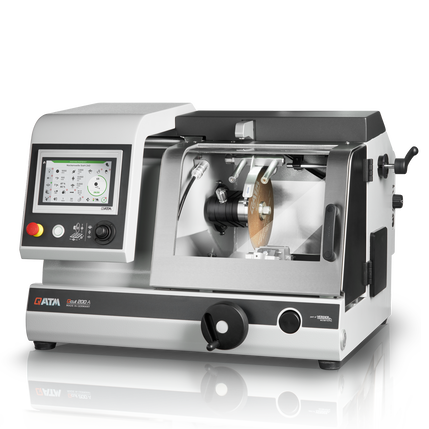

兼容性 Qtool 60 系列
| 与切割机兼容 | Qcut 200 A | Qcut 250 A | Qcut 250 M | Qcut 350 A | Brillant 230 |
|---|---|---|---|---|---|
| 通过 T 型槽螺母/间距直接安装 |
✓ 8 mm / 60 mm | ✓ 12 mm / 75 mm | ✓ 12 mm / 100 mm | ✓ 12 mm / 75 mm | ✓ 12 mm / 75 mm |
| 通过易夹持底座 | ✓ S/M | ✓ S/M | ✓ M | ✓ S/M | ✓ S/M |
通过广泛的测试，我们能够为各种应用提供合适的夹紧解决方案。
用于 Qtool 60 的钳口
Qtools 具有多种钳口，可根据待切割的部件进行个性化定制：
圆形部件

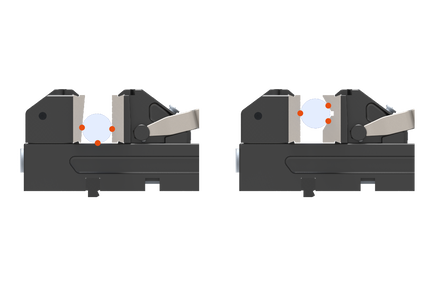

- 可使用V型槽钳口或斜面钳口精确、牢固地夹紧
- 钳口的几何形状可在工件和夹具之间形成明确的三点接触
- 这样可以防止组件滑动
- 也可使用十字V型槽垂直夹紧圆形部件，并在夹具上方进行切割
大型部件
- 高爪为几何尺寸较大的部件提供更大的夹持面
夹紧部件的切断面
- 还可使用开槽钳夹住工件的切断面
- 这大大减少了切割过程中毛刺的形成，并避免了在放入热镶嵌机之前对毛刺的后续打磨

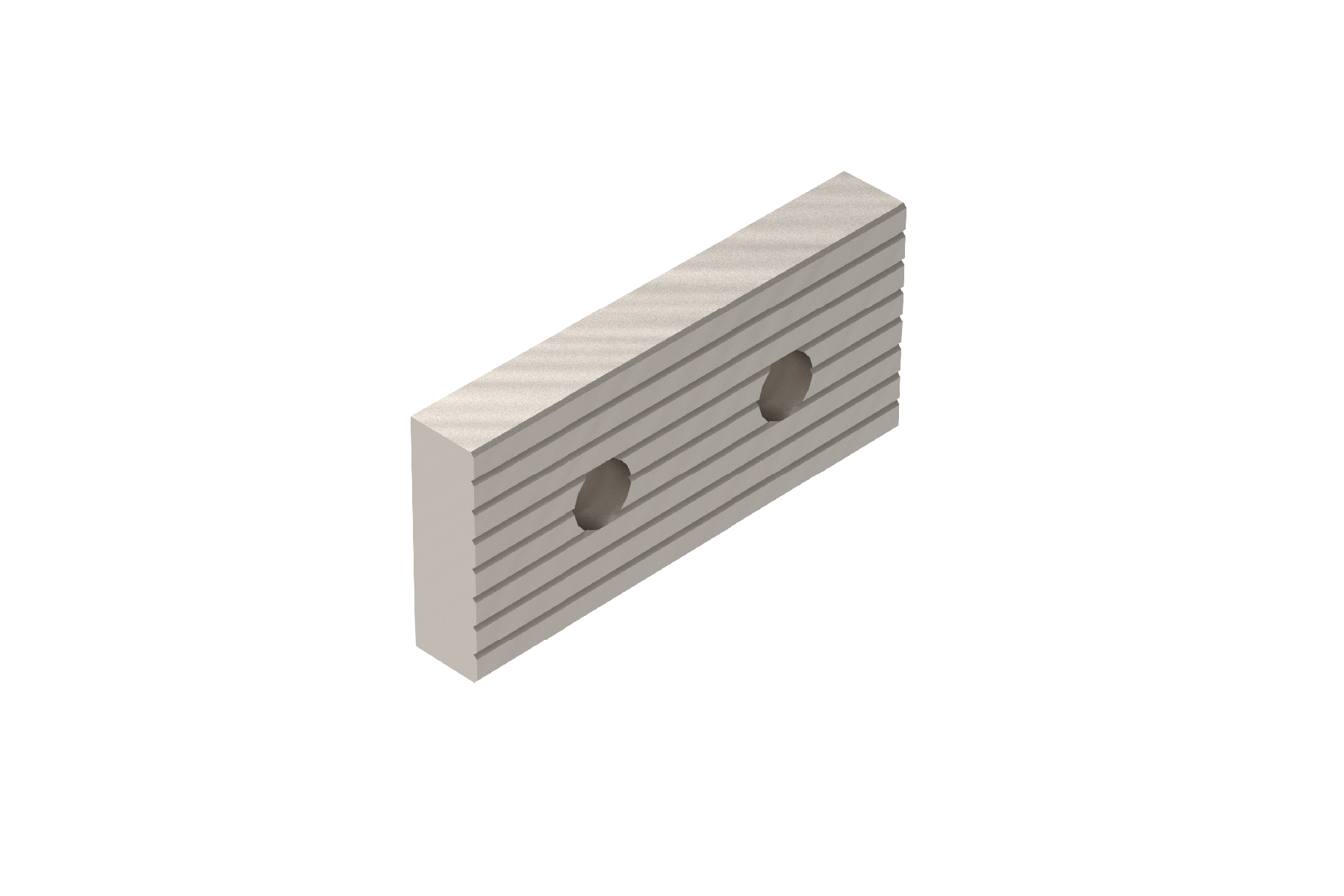

钳口，标准（含 Qtool）
- 标准钳口
- 钳口高度: 32 mm
- 钳口宽度: 70 mm
- 交货包括：1 个钳口（备用钳口）

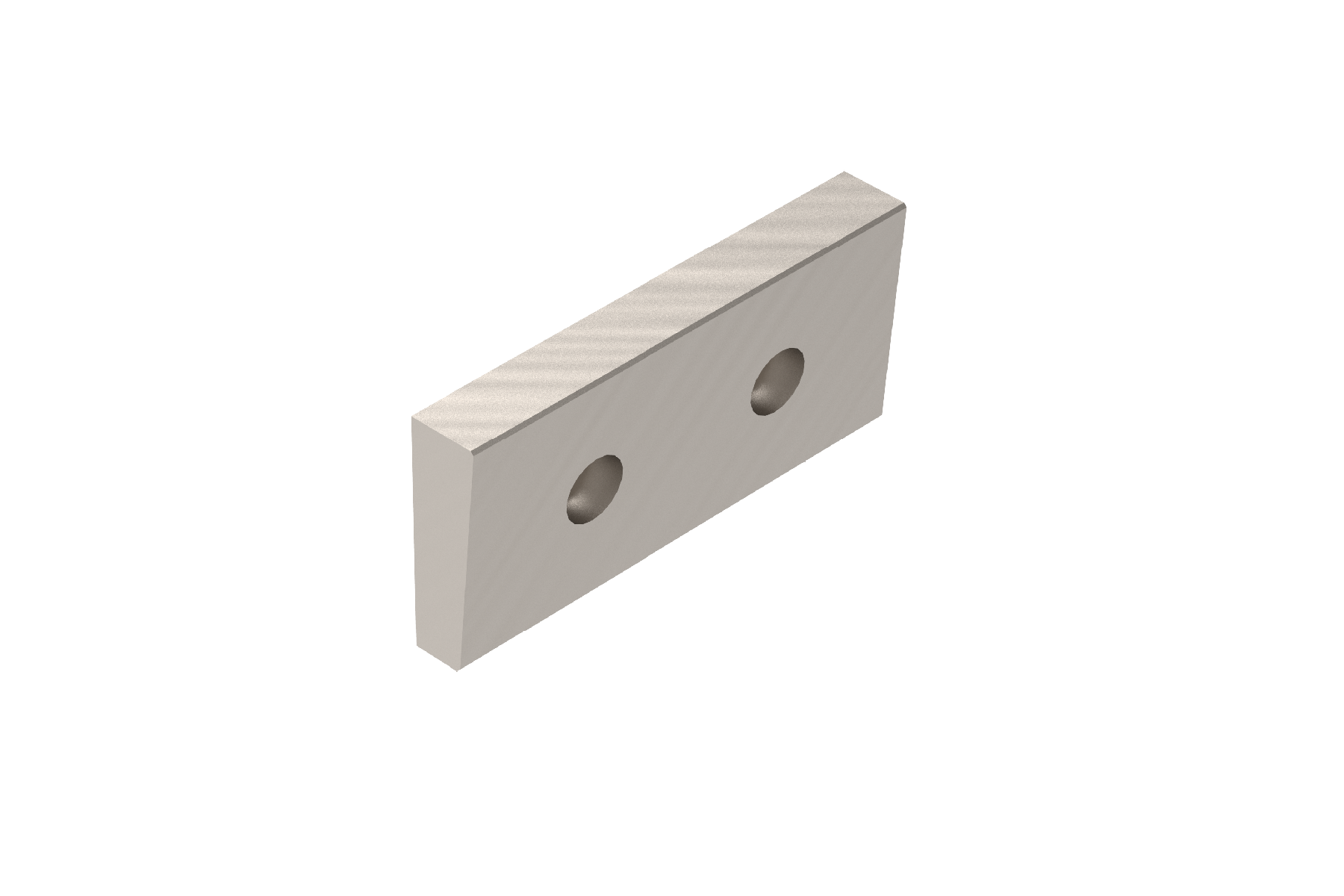

钳口，斜面
- 钳口高度: 32 mm
- 钳口宽度: 70 mm
- 5° 斜面夹紧面
- 用于压紧圆形材料的钳口
- 适用于最大尺寸为 Ø 的圆形组件。 60 mm
- 交货包括： 1 个钳口（作为对钳口，我们推荐使用标准钳口（包含在 Qtool 交货范围内）

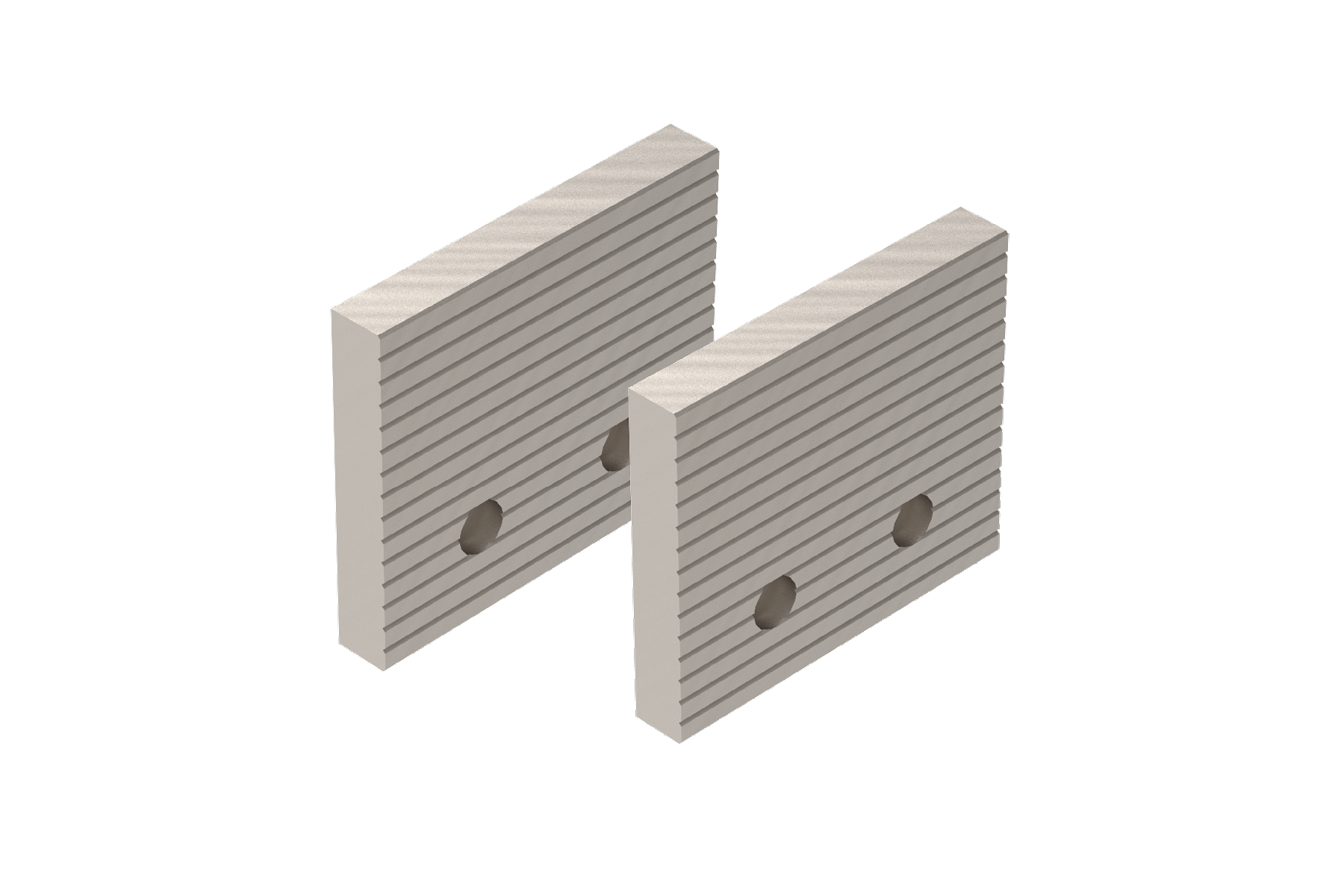

高钳口
- 钳口高度: 60 mm
- 钳口宽度: 70 mm
- 用于大型部件
- 交货包括： 2 个钳口

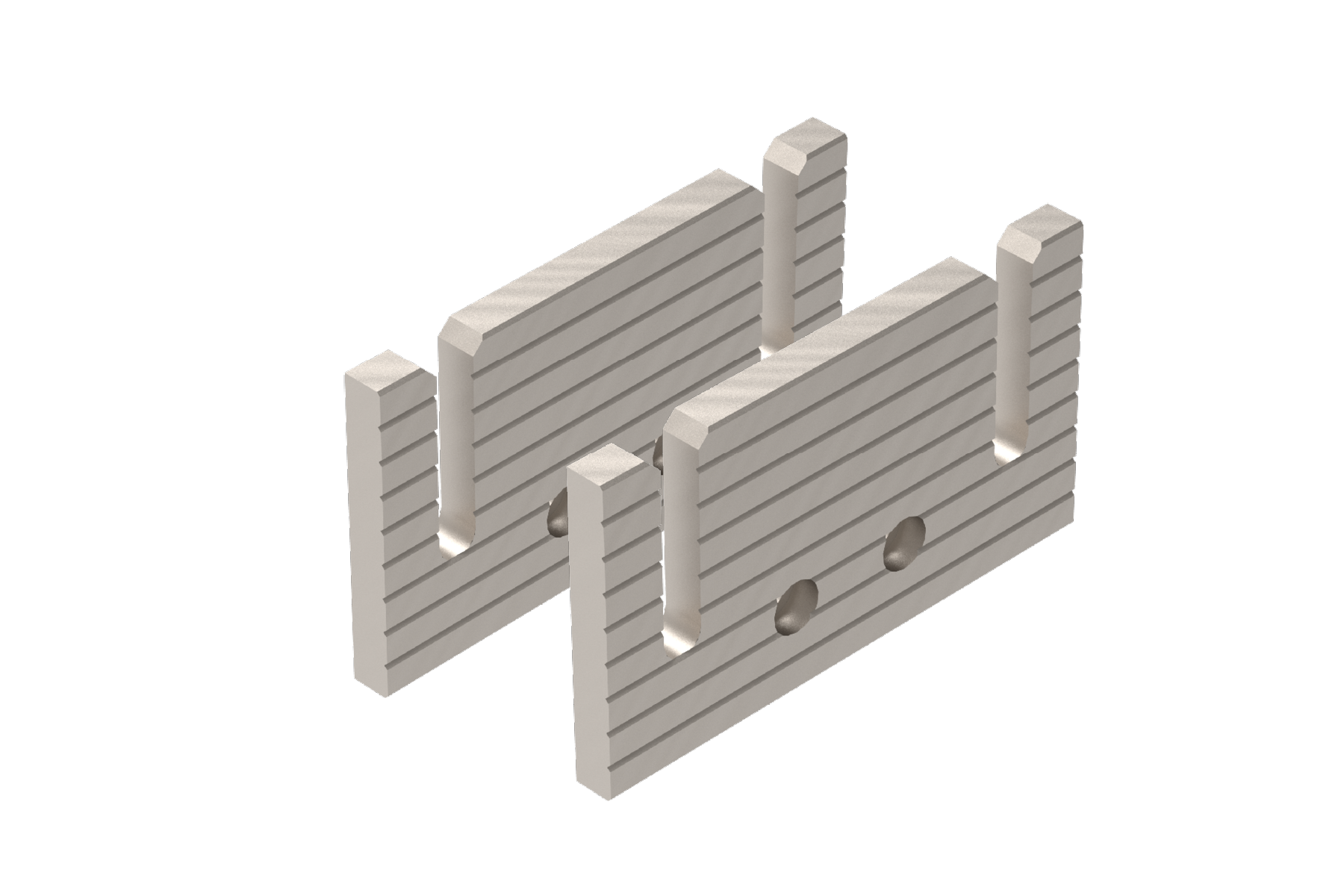

钳口，高槽
- 钳口高度: 60 mm
- 钳口宽度: 100 mm

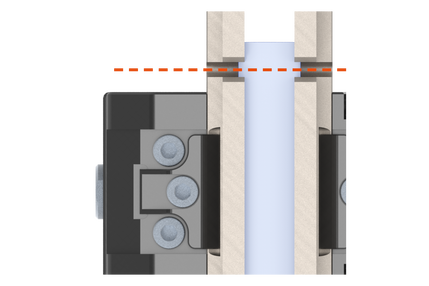

- 切割后仍能保持样品夹紧
- 交货包括： 2 个钳口

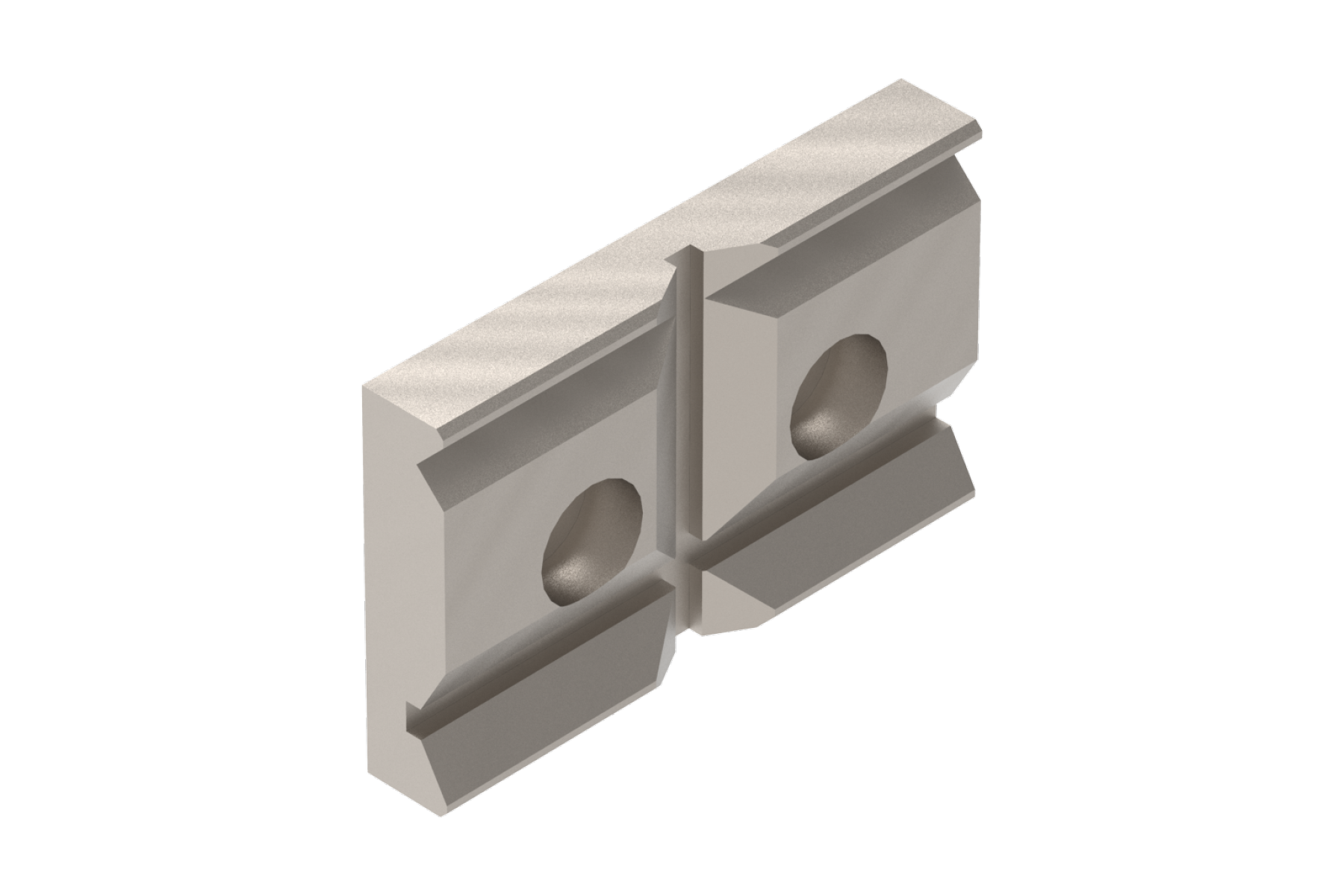

钳口，交叉V型
- 钳口高度: 32 mm
- 钳口宽度: 70 mm
- 用于夹紧圆形部件的水平和垂直V型钳口（3 点支撑）
- 水平V型钳口最大直径 18 mm
- 最大垂直V型钳口Ø 32 mm
- 交货包括： 1 个钳口（作为对钳口，我们推荐使用标准钳口（包含在 Qtool 交货范围内）

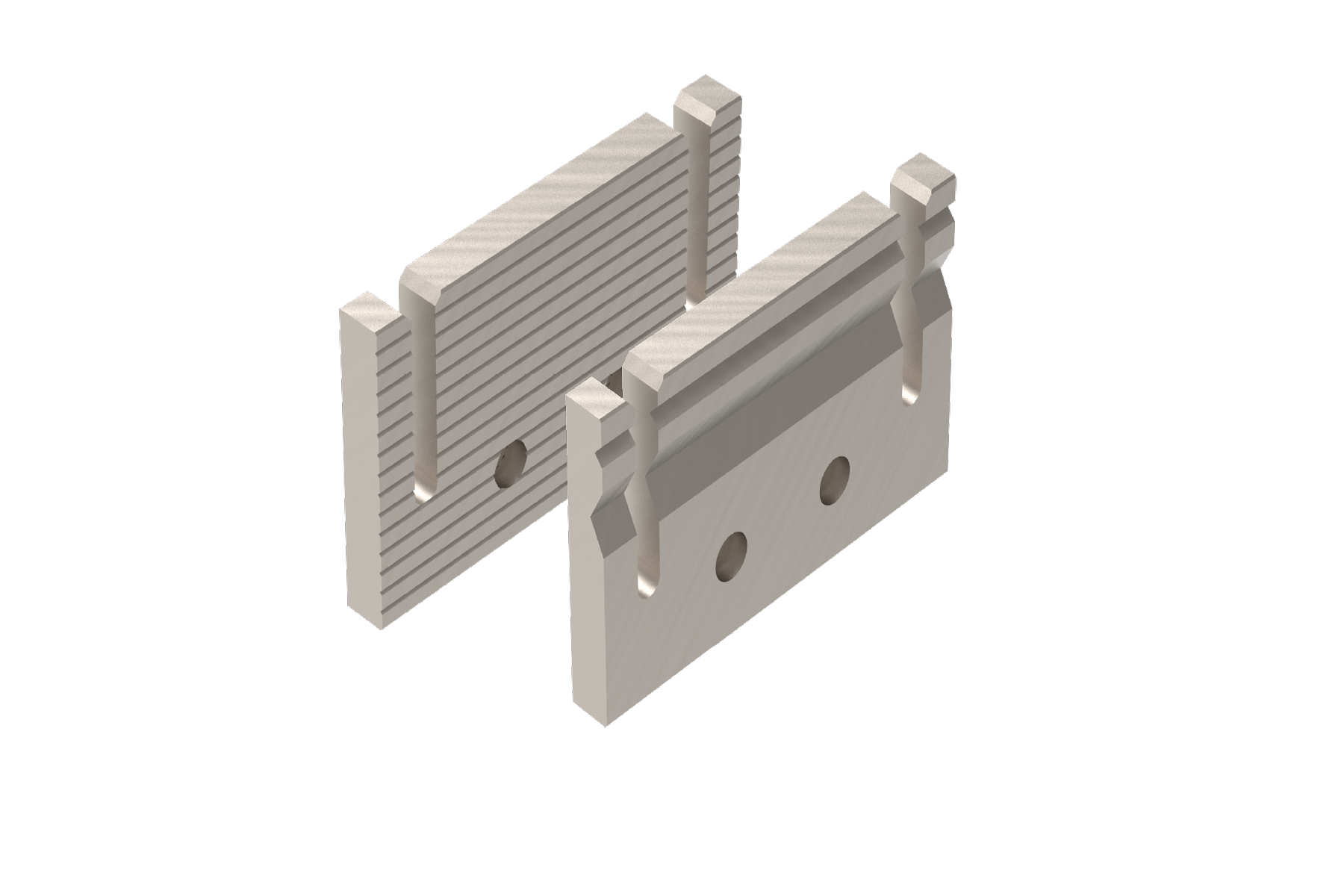

钳口，高，开槽，带V型钳口
- 钳口高度: 60 mm
- 钳口宽度: 100 mm
- 水平V型钳口（最大直径：17 毫米直径 17 毫米 - 用于夹紧圆形部件（3 点支撑）
- 切割后仍能保持样品夹紧
- 交货包括：2 个钳口（1 个光滑的开槽钳口，1 个带V型钳口的开槽钳口）

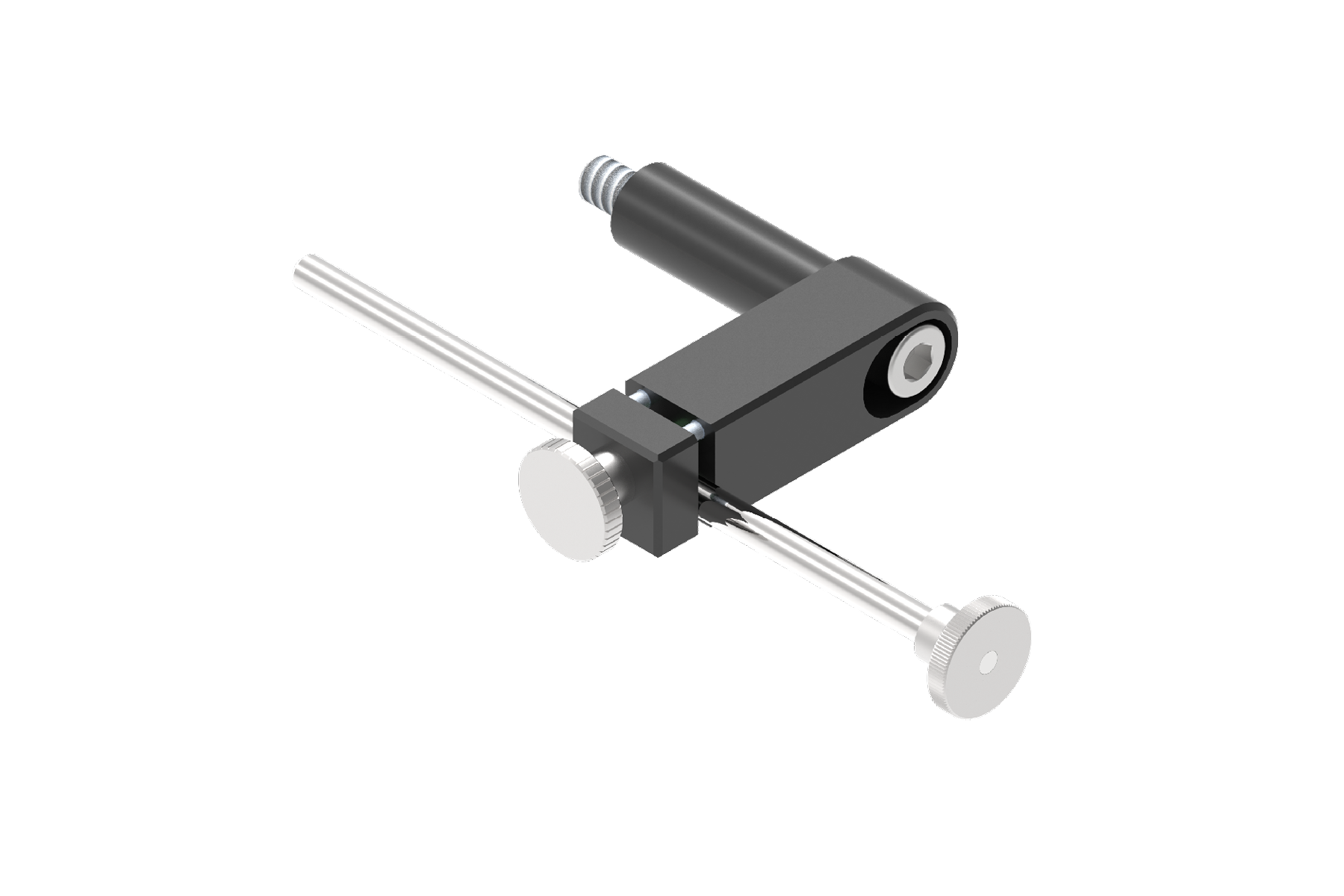

工件停止装置
在重复切割具有相同几何形状的工件时，可使用工件停止装置以相同方式重复定位工件。
- 钳口可安装在 Qtool 60、80、80 VARIO 的左侧或右侧
- 止动范围达 120 毫米
精密夹具 附件配件
简易夹持底座 S
带旋转功能的易夹持底座 S

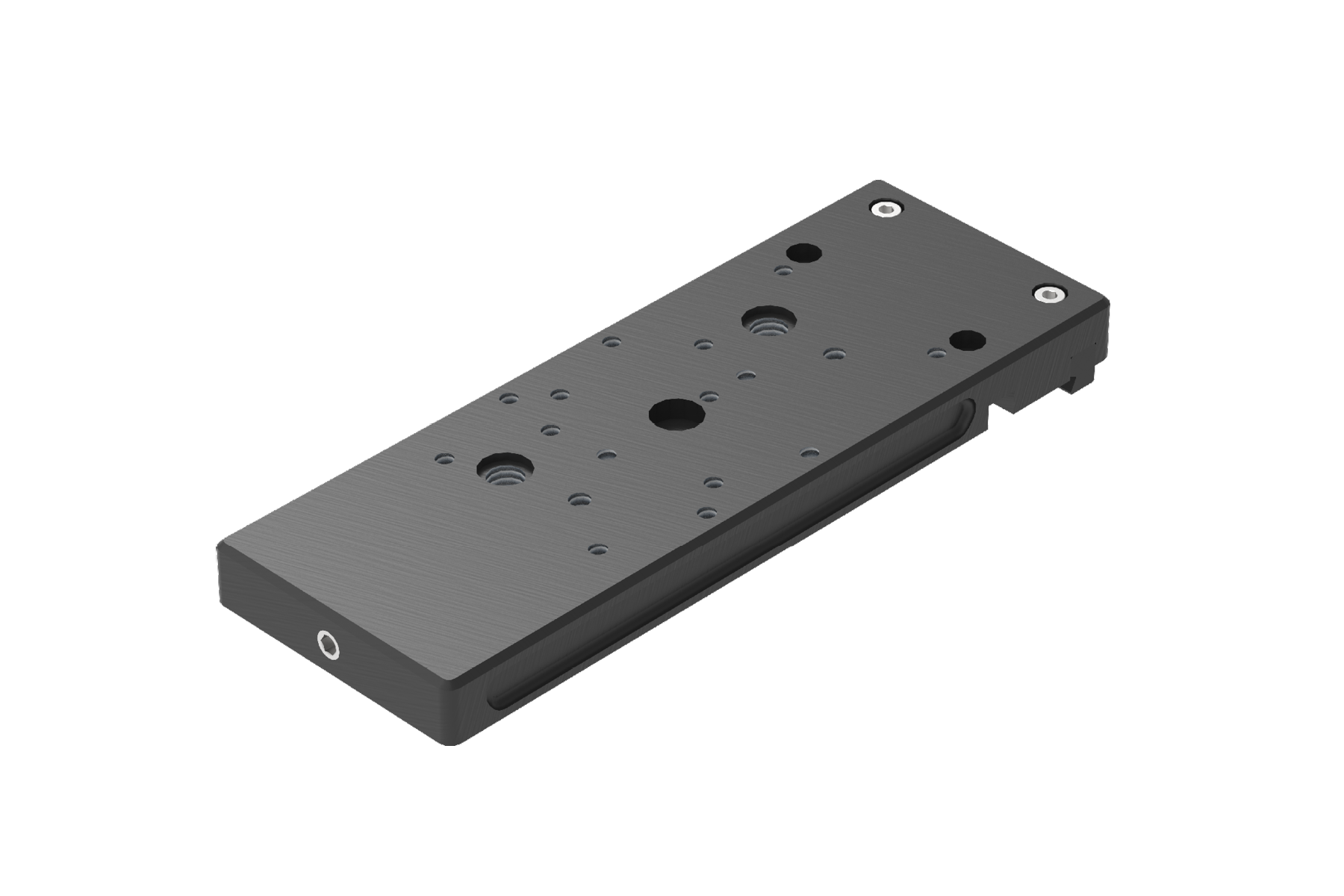

简易夹紧底座 M
轻松适应 Qtool 40-60

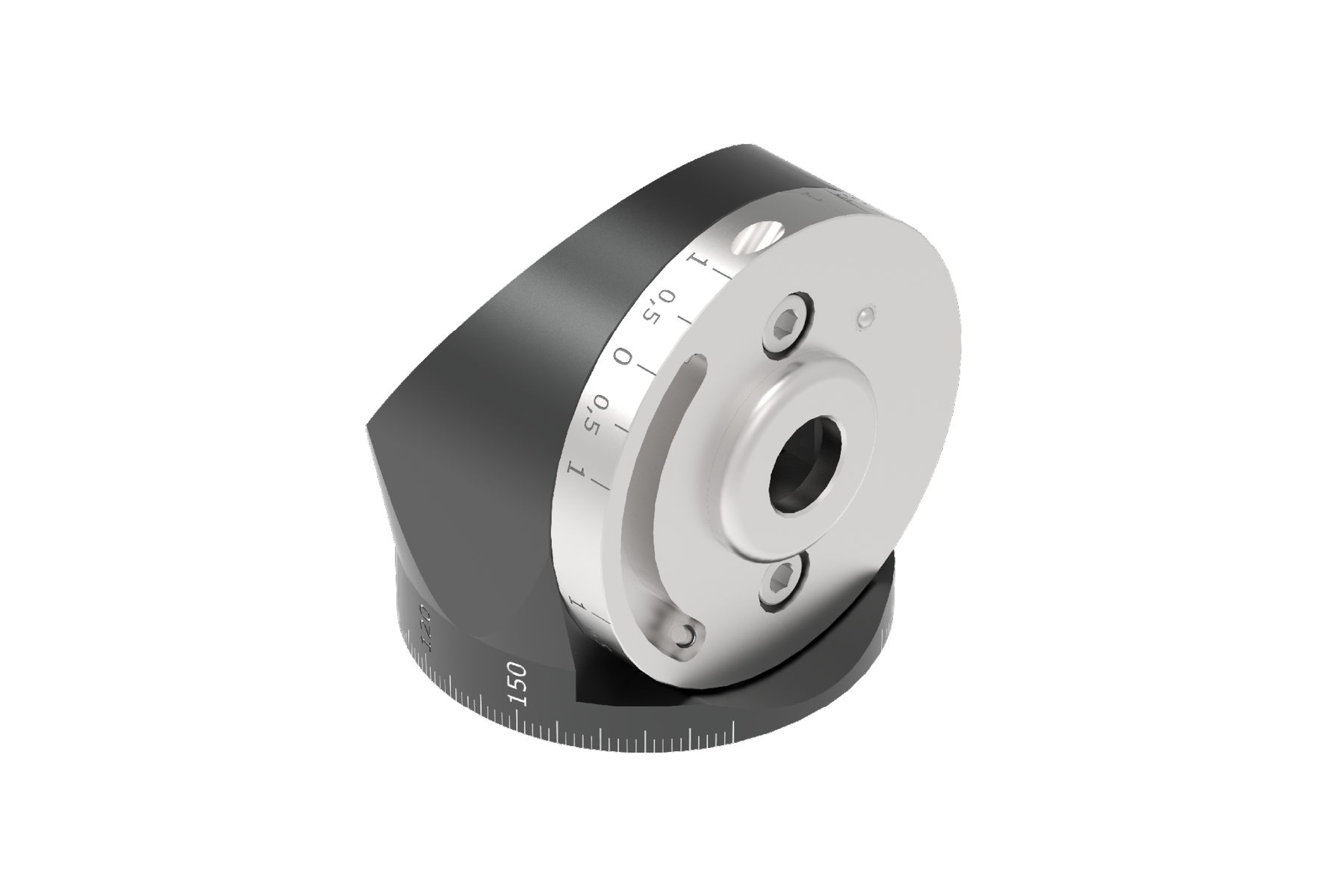

多塔式

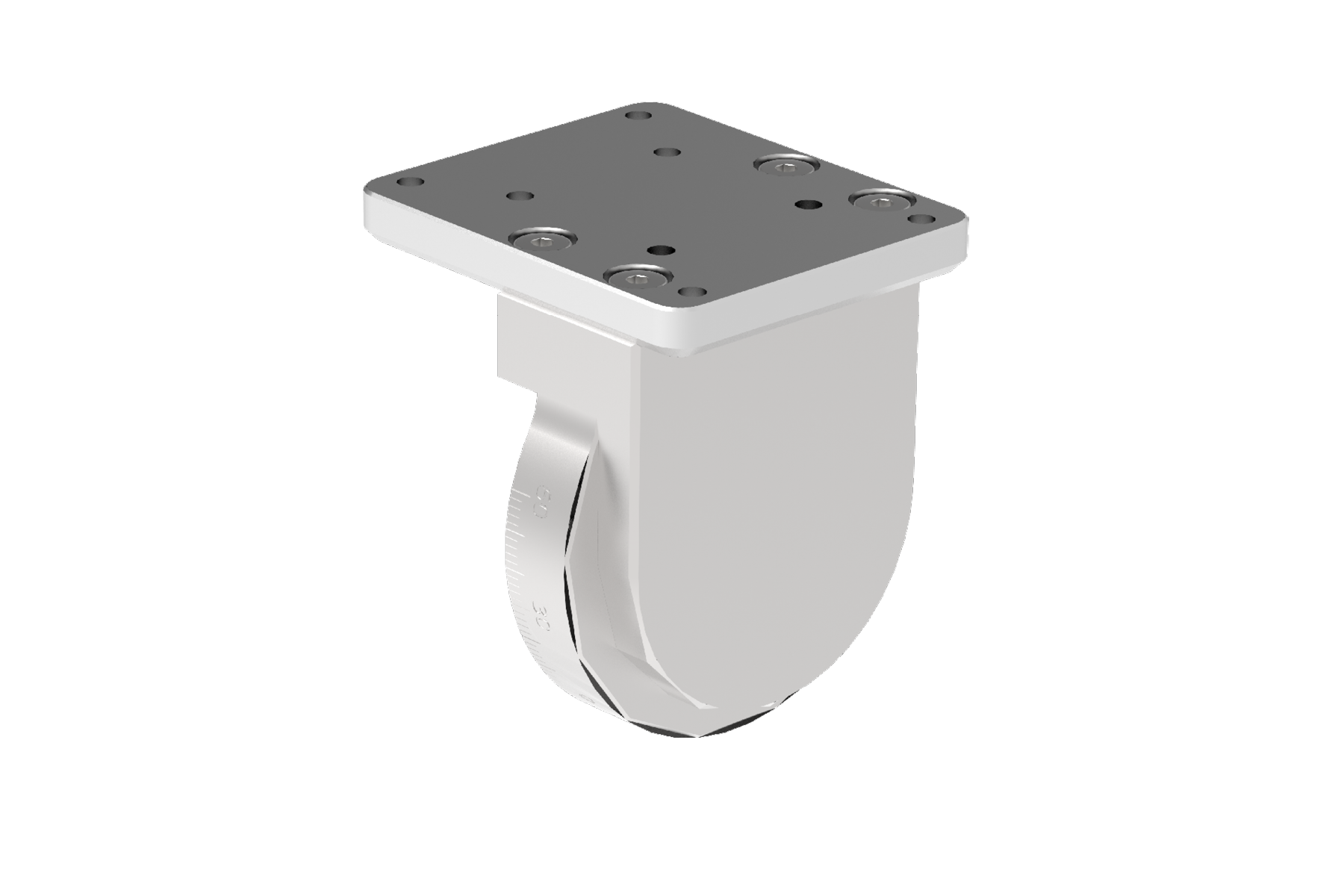

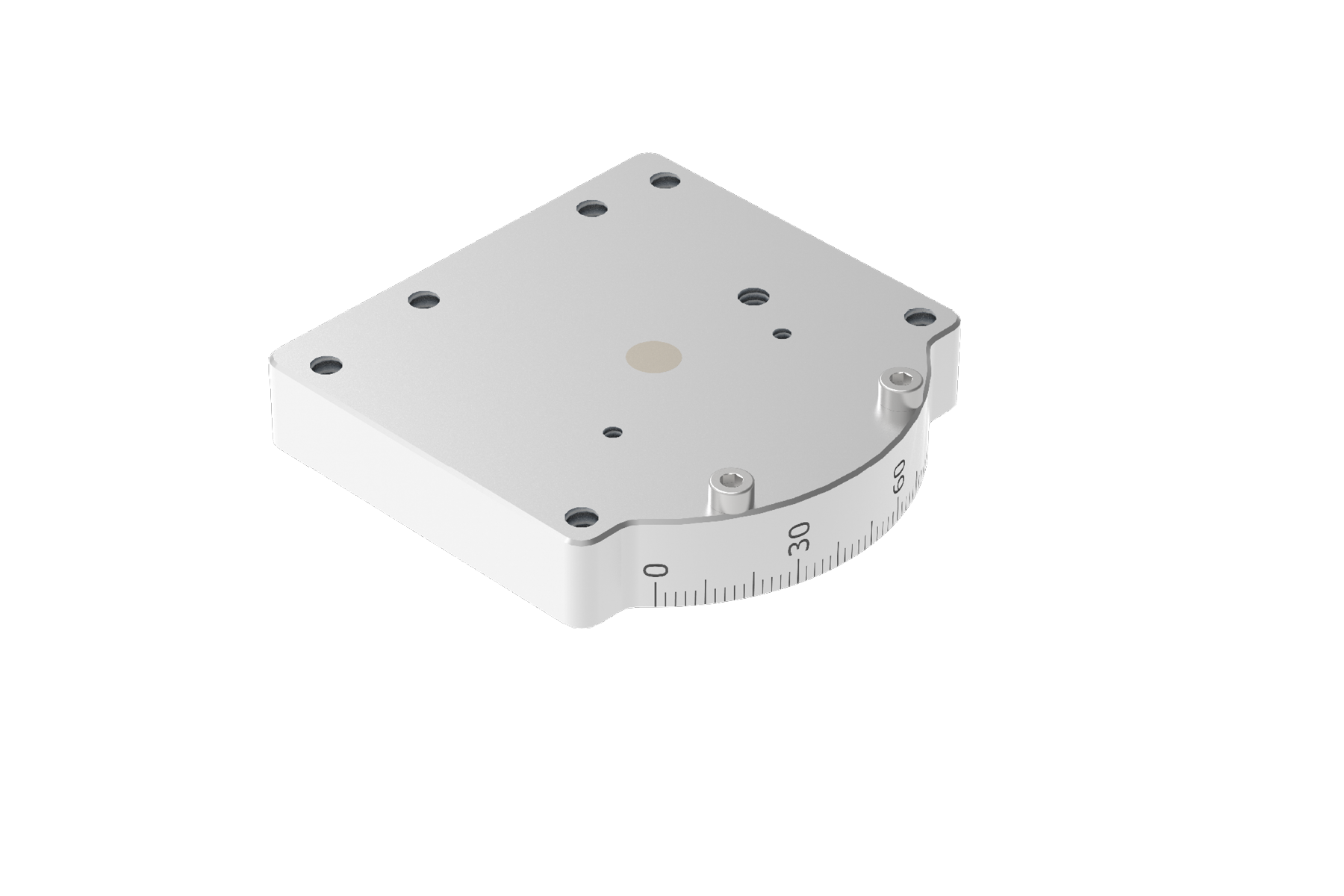

旋转装置 Qtool 40-60

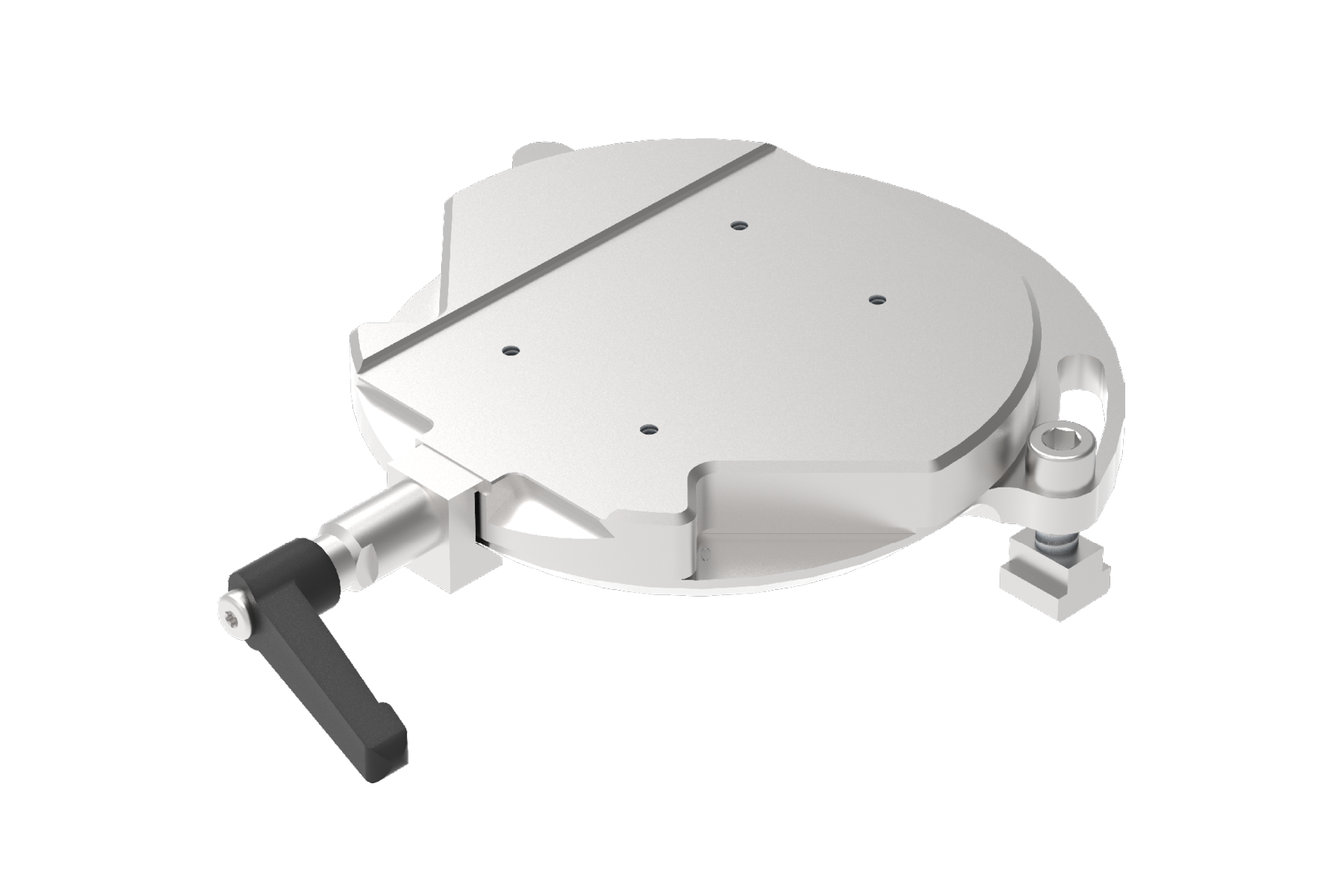

旋转装置 Qtool 60-80
