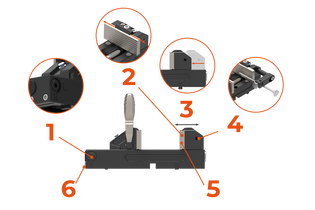

Qtool 80 亮点
- 用于大型部件 Ø 80 mm | W=100 mm
- 偏心夹钳，夹紧快速有力
- 内置简易功能，可快速安装到工作台上（也可使用 T 型螺母）
- 可调节后止动（50/100 毫米，用于 Qtool 80 - 150）。
- 多种钳口程序
- 可通过横挡进行扩展
| 夹紧范围 | 钳口宽度 | 钳口高度 | 夹紧力 | |
|---|---|---|---|---|
| Qtool 80 - 100 | 0 - 100 mm | 100 mm | 40 mm | ca. 4000 N |
| Qtool 80 - 150 | 0 - 150 mm | 100 mm | 40 mm | ca. 4000 N |

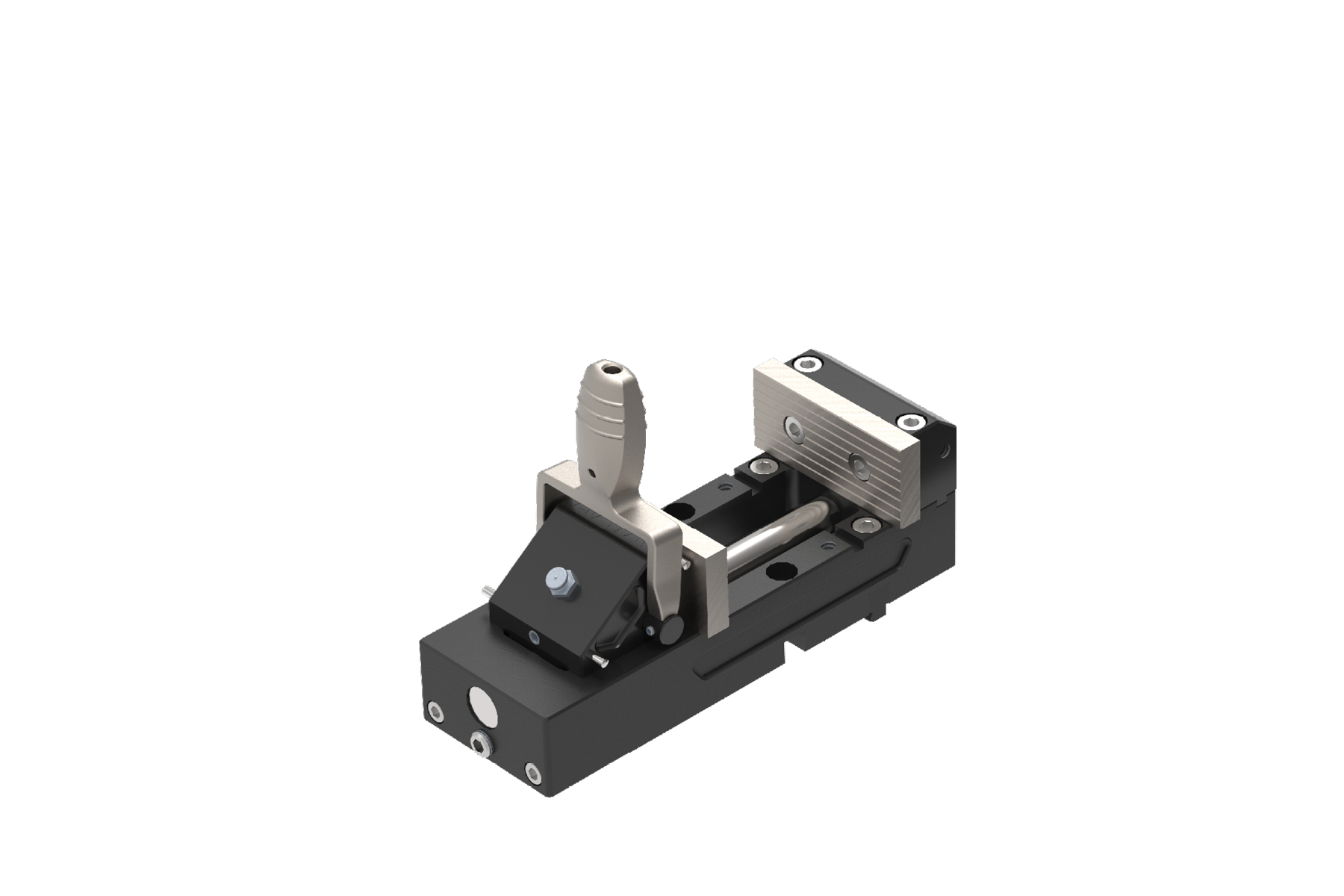

Qtool 80 - 100

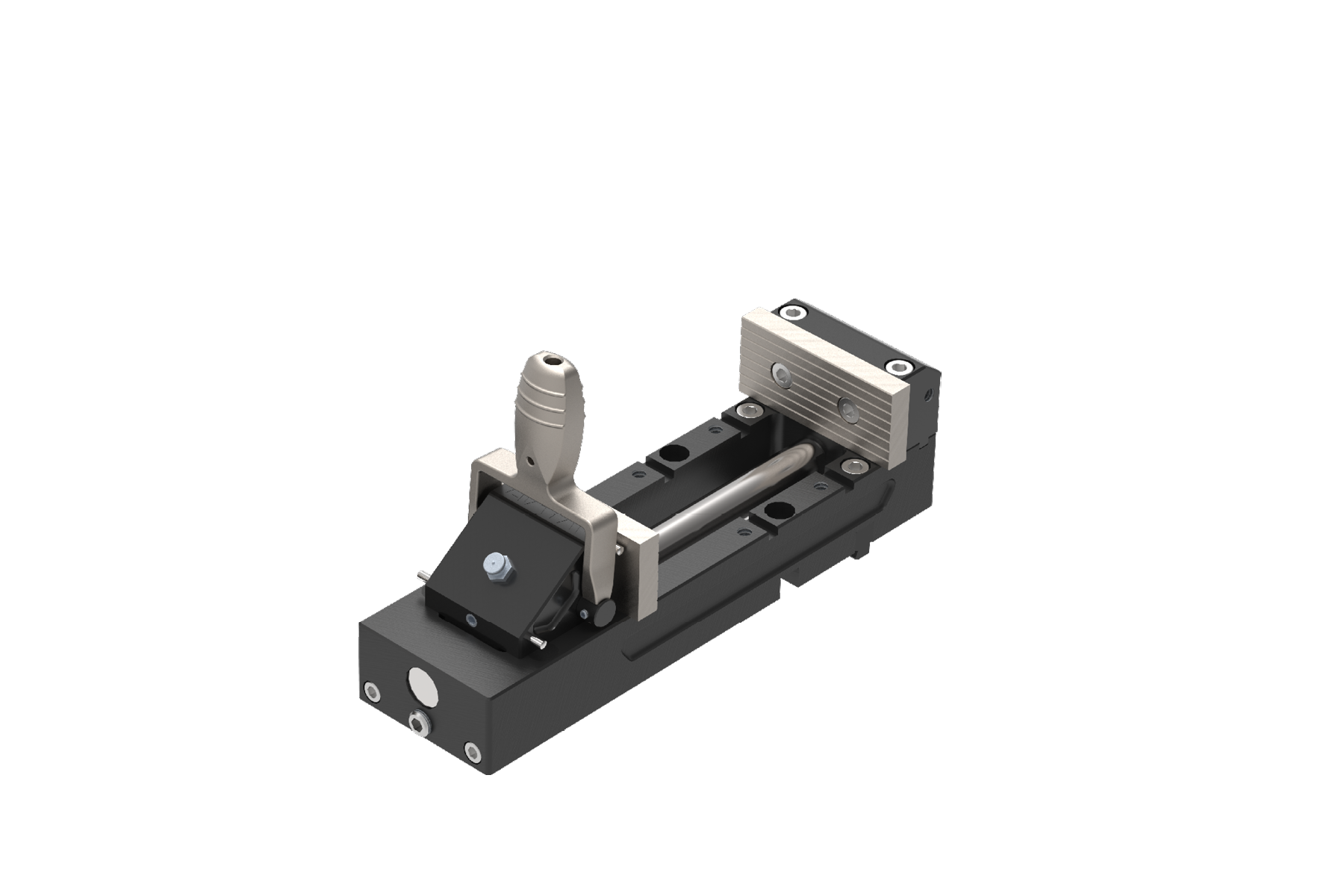

Qtool 80 - 150

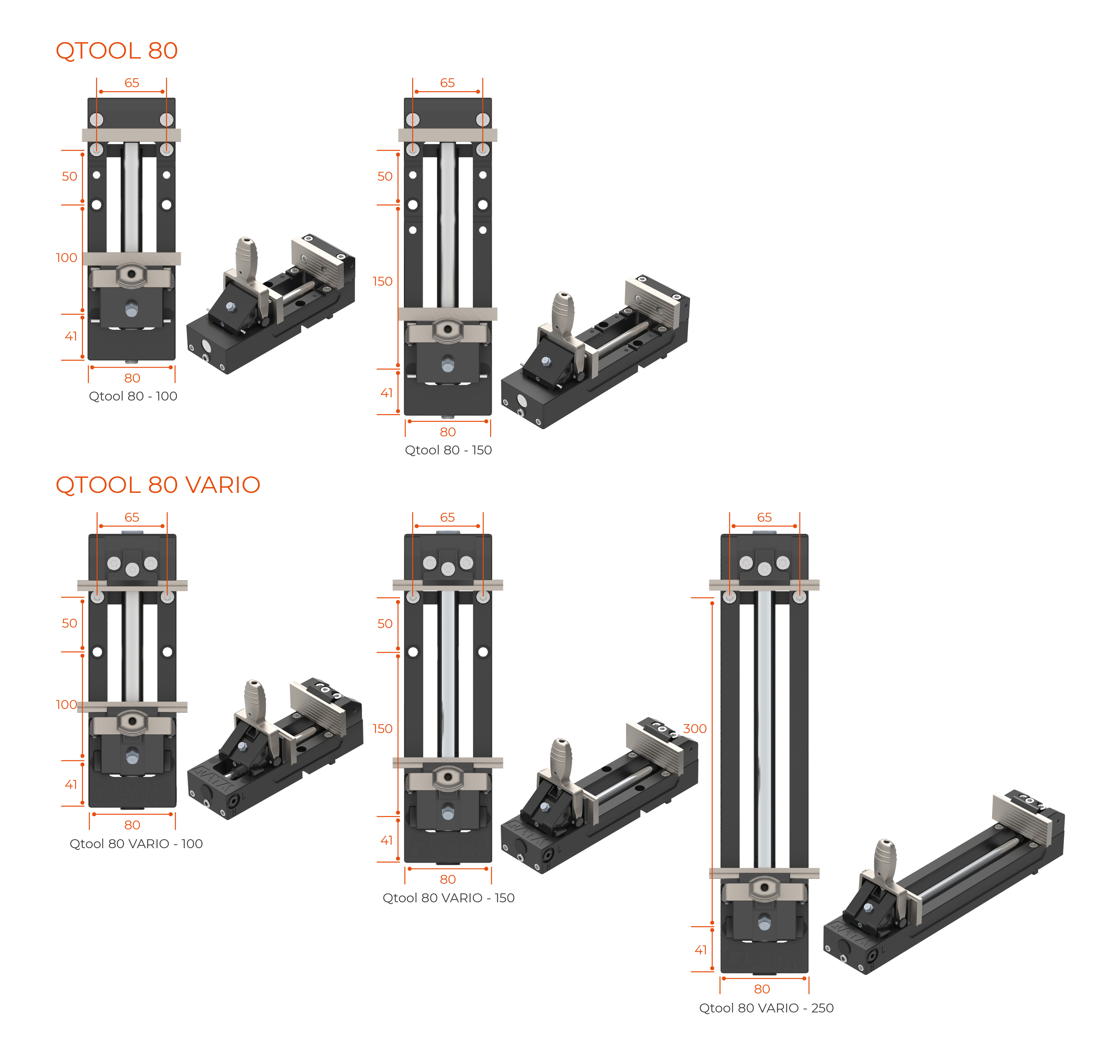

Qtool 80 技术参数
Qtool 80 VARIO 亮点
- 只有 VARIO： 夹紧力调节：高/低
- 只有 VARIO： 可变性更强 - 钳口可侧置
- 只有 VARIO： 可自由定位，以获得理想切割位置
- 可选: 工件停止装置，用于快速定位部件
- 可更换钳口
- 集成易夹持功能
| 夹紧范围 | 钳口宽度 | 钳口高度 | 夹紧力 | |
|---|---|---|---|---|
| Qtool 80 VARIO - 100 | 0 - 100 mm | 100 mm | 40 mm | ca. 4000 N / 2500 N |
| Qtool 80 VARIO - 150 | 0 - 150 mm | 100 mm | 40 mm | ca. 4000 N / 2500 N |
| Qtool 80 VARIO - 250 | 0 - 250 mm | 100 mm | 40 mm | ca. 4000 N / 2500 N |
Qtool 80 VARIO 性能指标

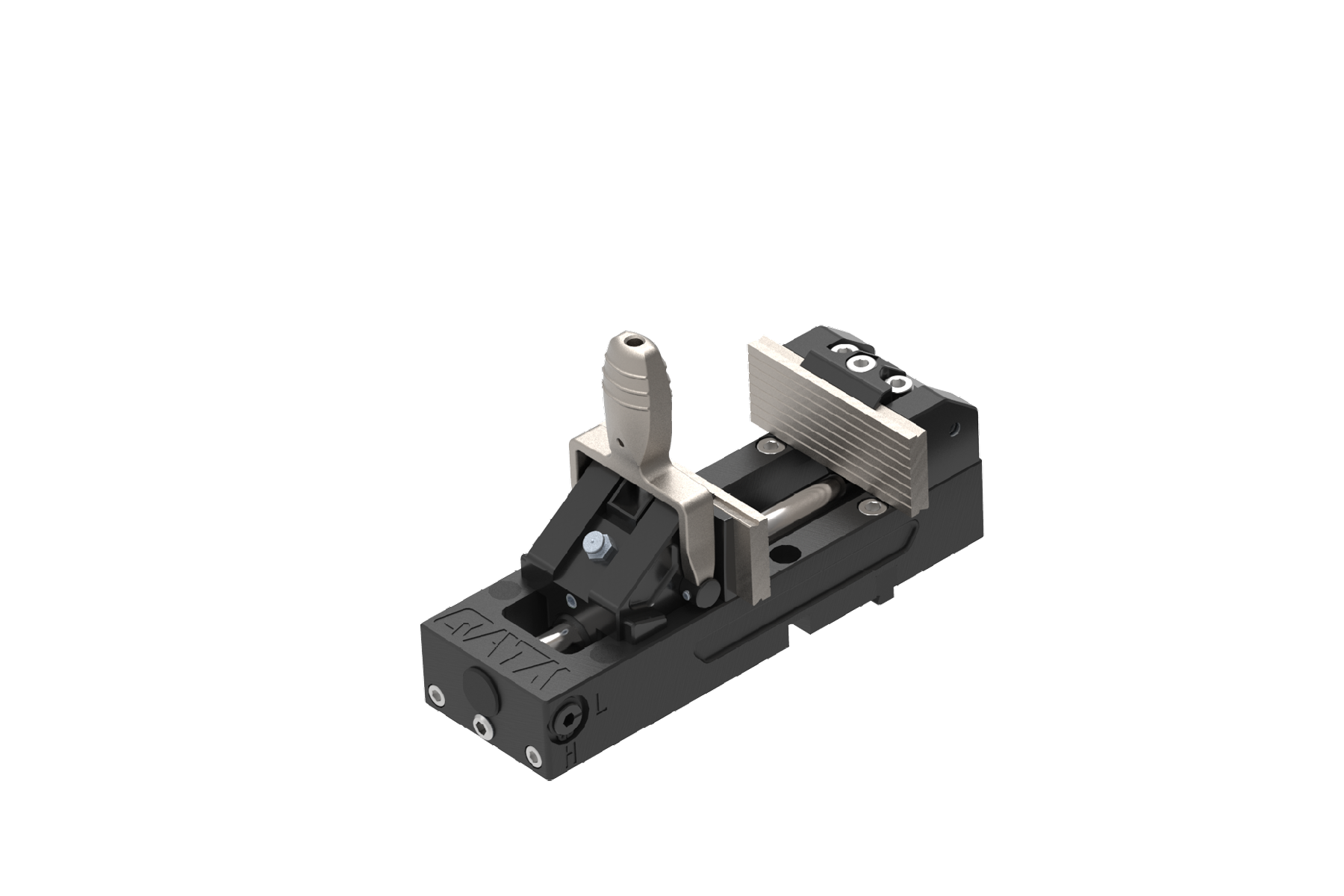

Qtool 80 VARIO - 100

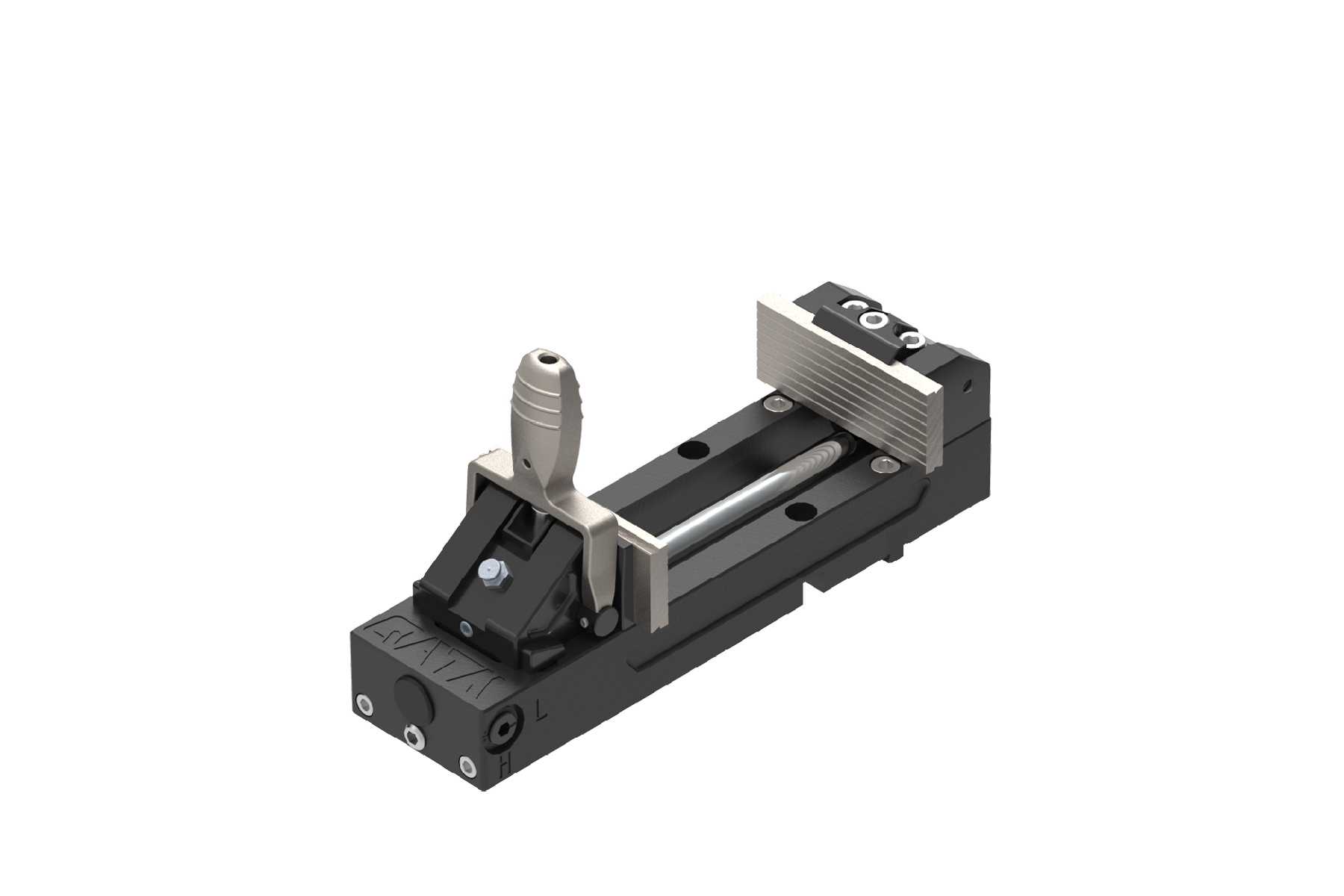

Qtool 80 VARIO - 150

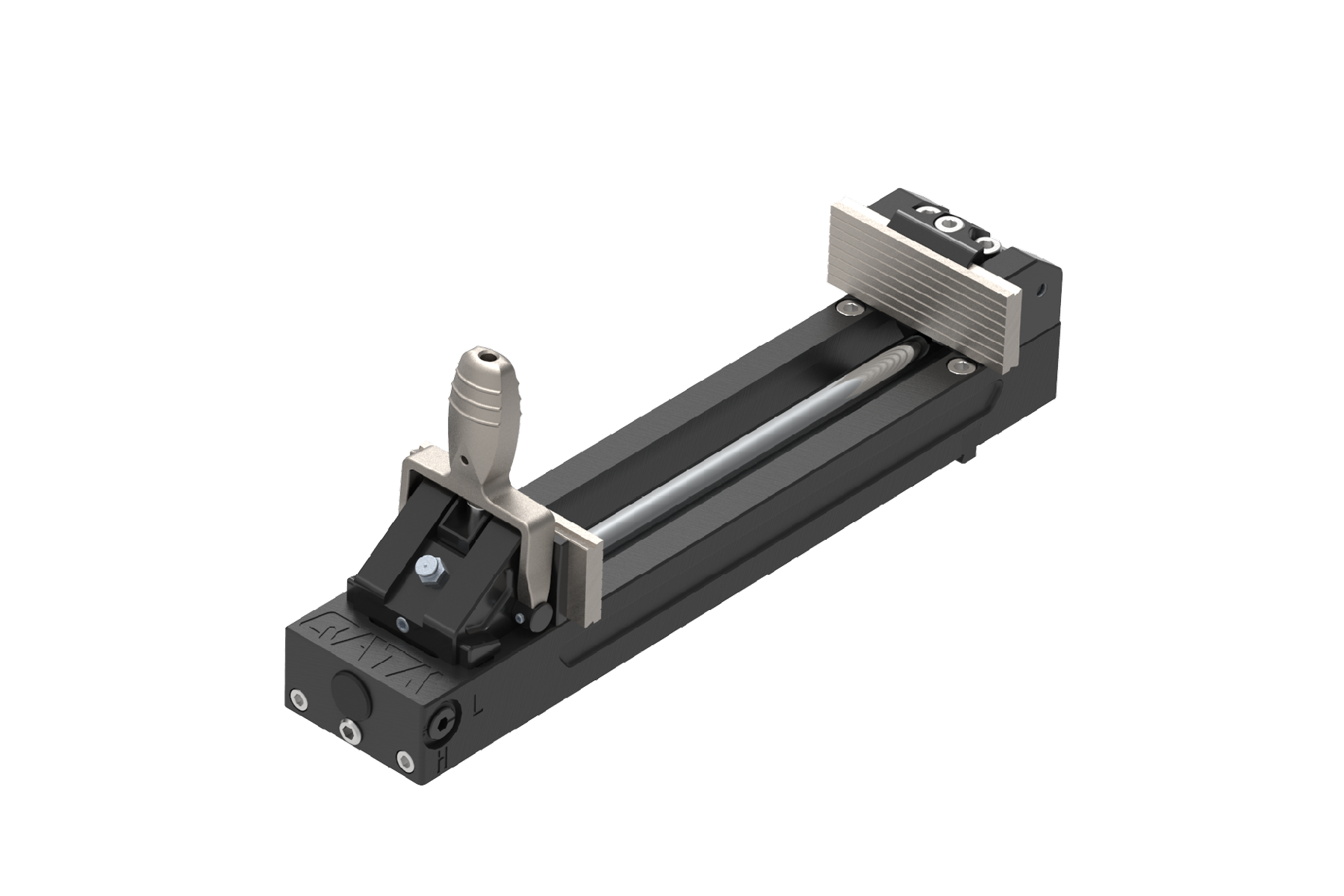

Qtool 80 VARIO - 250
兼容性 Qtool 80 / Qtool 80 VARIO 系列
| 与切割机兼容 | Qcut 250 A | Qcut 250 M | Qcut 350 A | Brillant 230 | Qcut 400 A | Qcut 500 A | Qcut 600 A/BOT | Qcut 800 A |
|---|---|---|---|---|---|---|---|---|
| 通过易夹持底座 | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ |
通过广泛的测试，我们能够为各种应用提供合适的夹紧解决方案。
用于 Qtool 80 / Qtool 80 VARIO 系列的钳口
Qtools 具有多种钳口，可根据待切割的部件进行个性化定制：

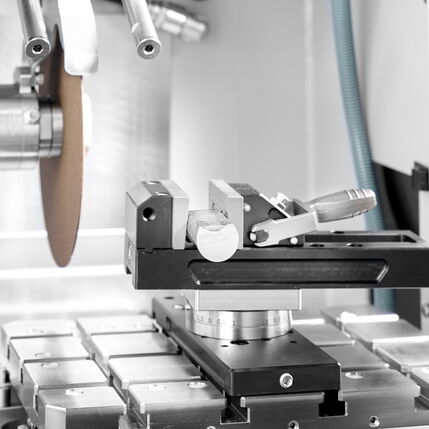

圆形部件
- 可使用V型槽钳口或斜面钳口精确、牢固地夹紧
- 钳口的几何形状可在工件和夹具之间形成明确的三点接触
- 这样可以防止组件滑动
- 也可使用十字V型槽垂直夹紧圆形部件，并在夹具上方进行切割

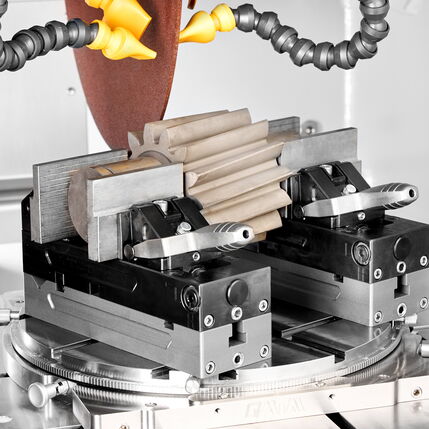

大型部件
- 高爪为几何尺寸较大的部件提供更大的夹持面
夹紧部件的切断面
- 还可使用开槽钳夹住工件的切断面
- 这大大减少了切割过程中毛刺的形成，并避免了在放入热镶嵌机之前对毛刺的后续打磨

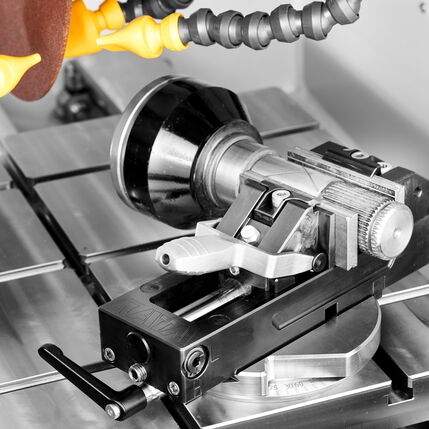

圆柱形部件的纵截面
- 特殊的圆棒钳口可精确地纵向切割圆柱形部件

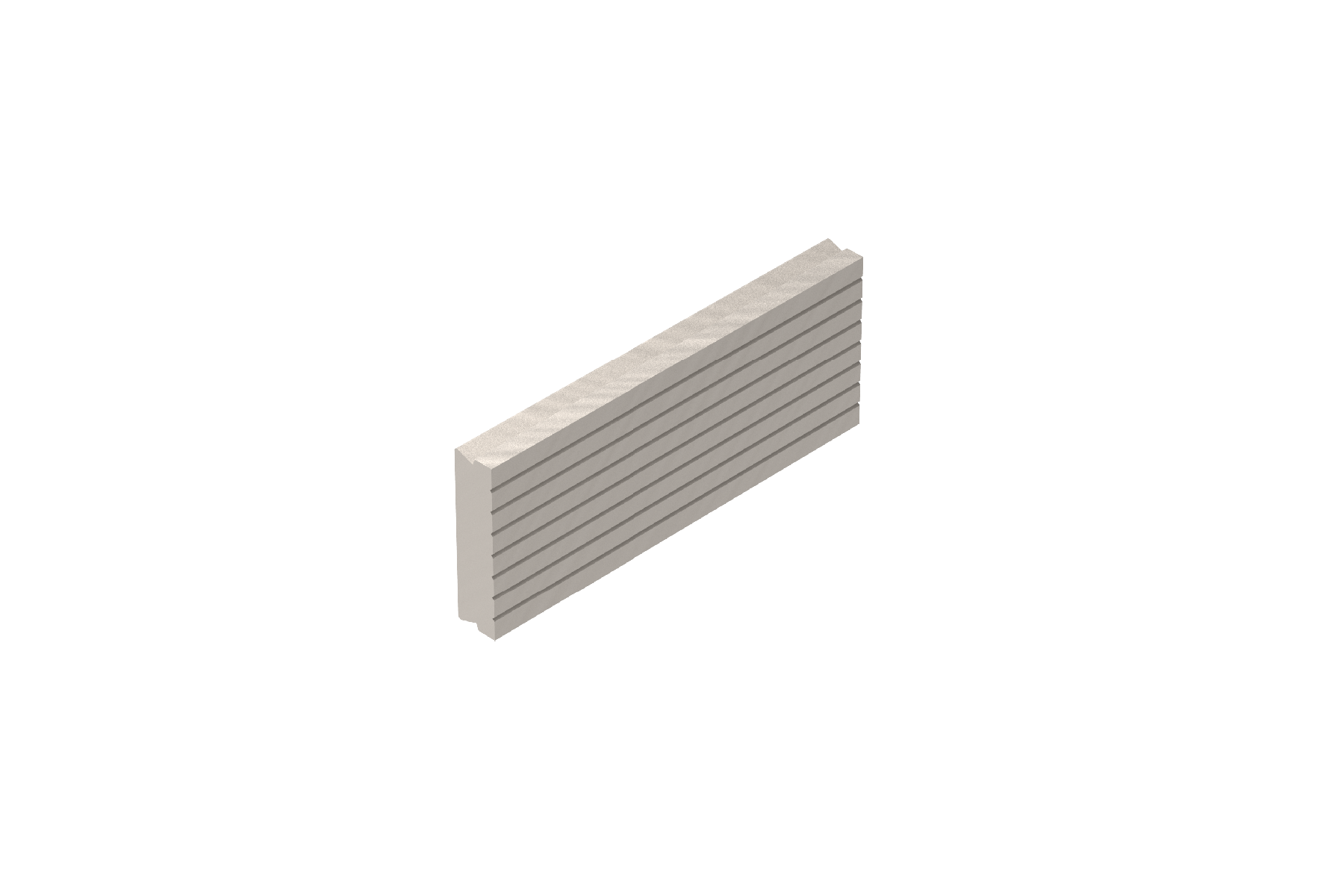

钳口，标准（含 Qtool）
- 标准钳口
- 钳口高度: 40 mm
- 钳口宽度: 90 mm (Qtool 80) / 100 mm (Qtool 80 VARIO)
- 通用钳口
- 交货包括：1 个钳口（备用钳口）

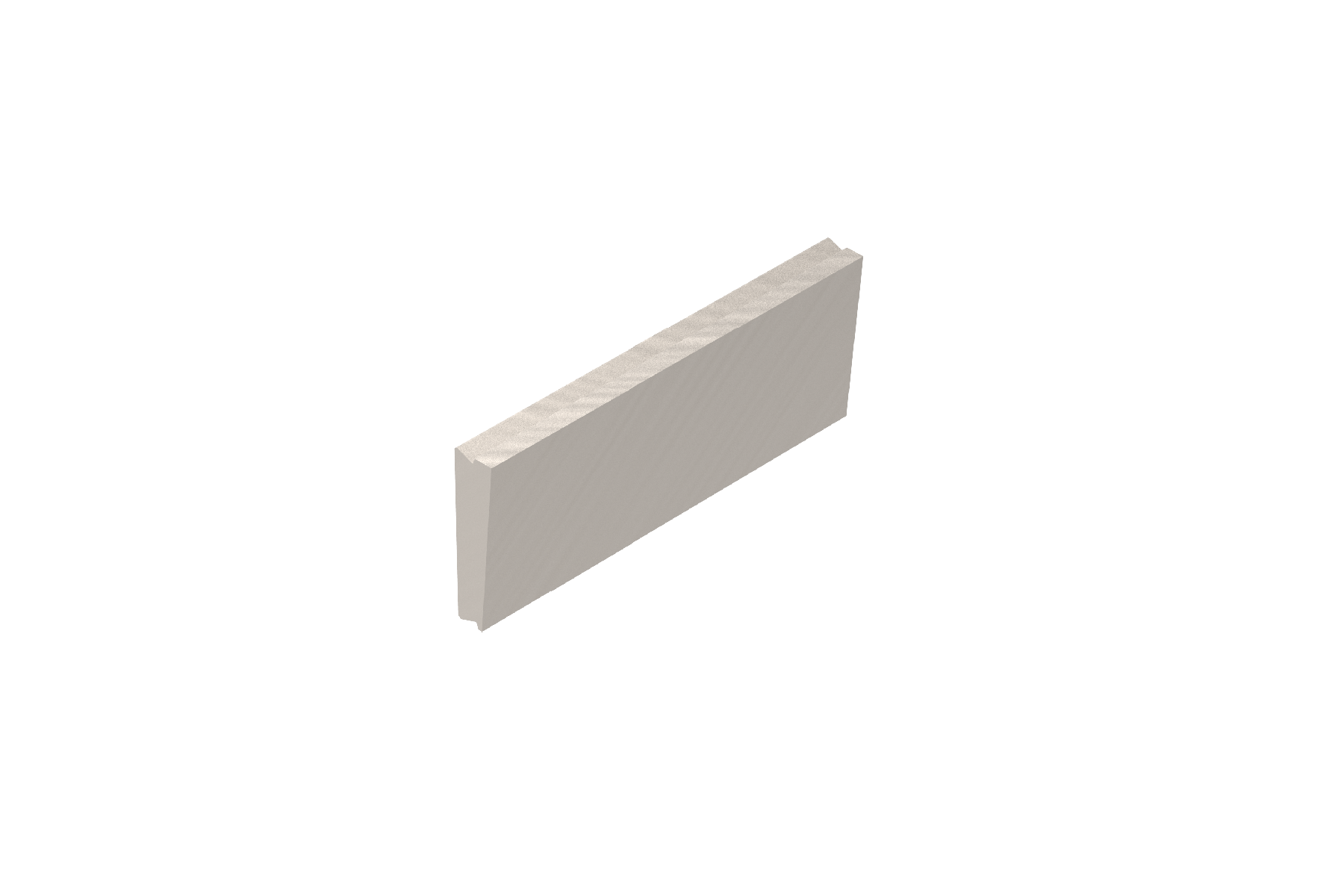

钳口，斜面
- 钳口高度: 40 mm
- 钳口宽度: 90 mm (Qtool 80) / 100 mm (Qtool 80 VARIO)
- 5° 斜面夹紧面
- 用于压紧圆形材料的钳口
- 适用于最大尺寸为 Ø 的圆形组件。 80 mm
- 交货包括： 1 个钳口（作为对钳口，我们推荐使用标准钳口（包含在 Qtool 交货范围内）

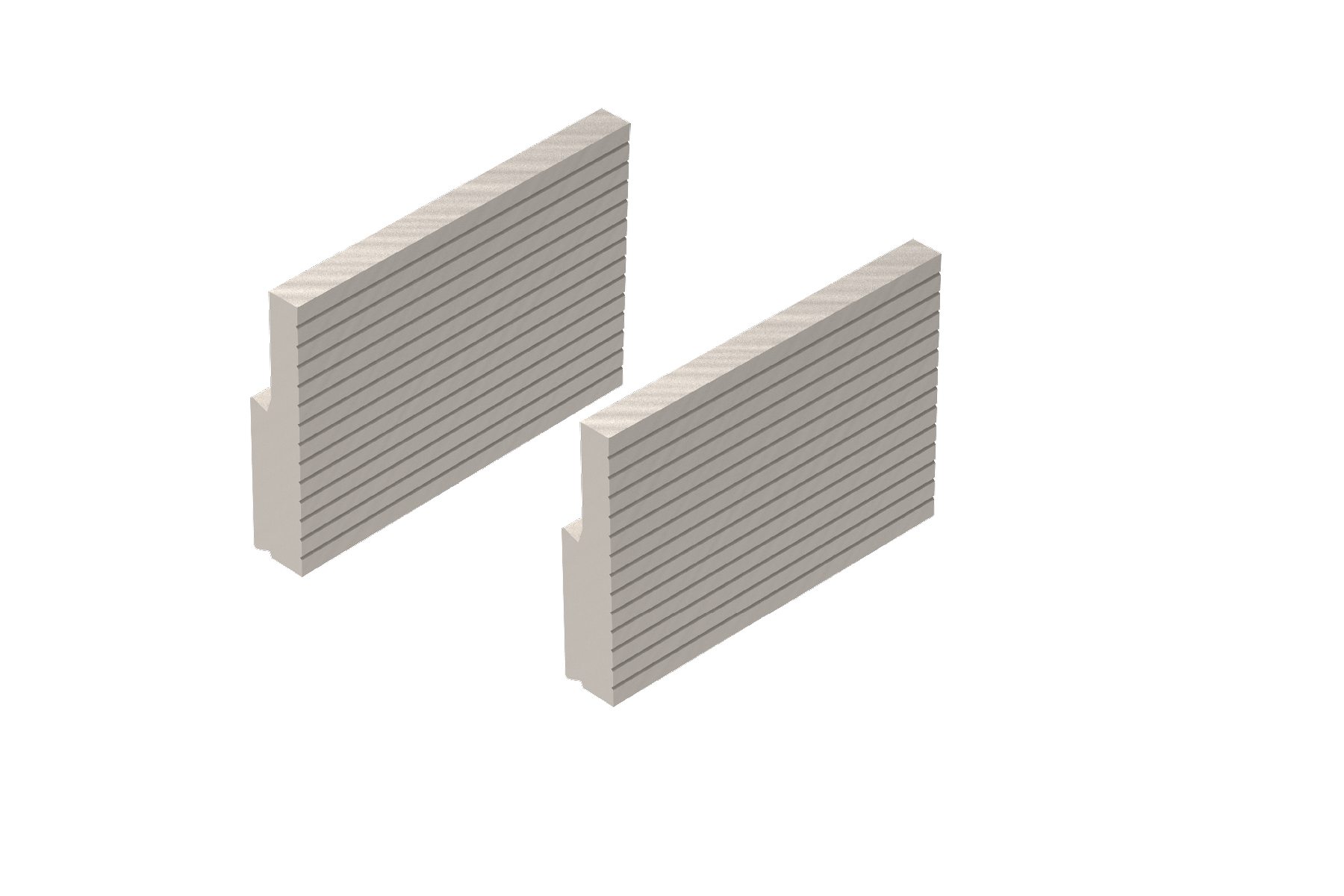

高钳口
- 钳口高度: 70 mm
- 钳口宽度: 90 mm (Qtool 80) / 100 mm (Qtool 80 VARIO)
- 用于大型部件
- 交货包括： 2 个钳口

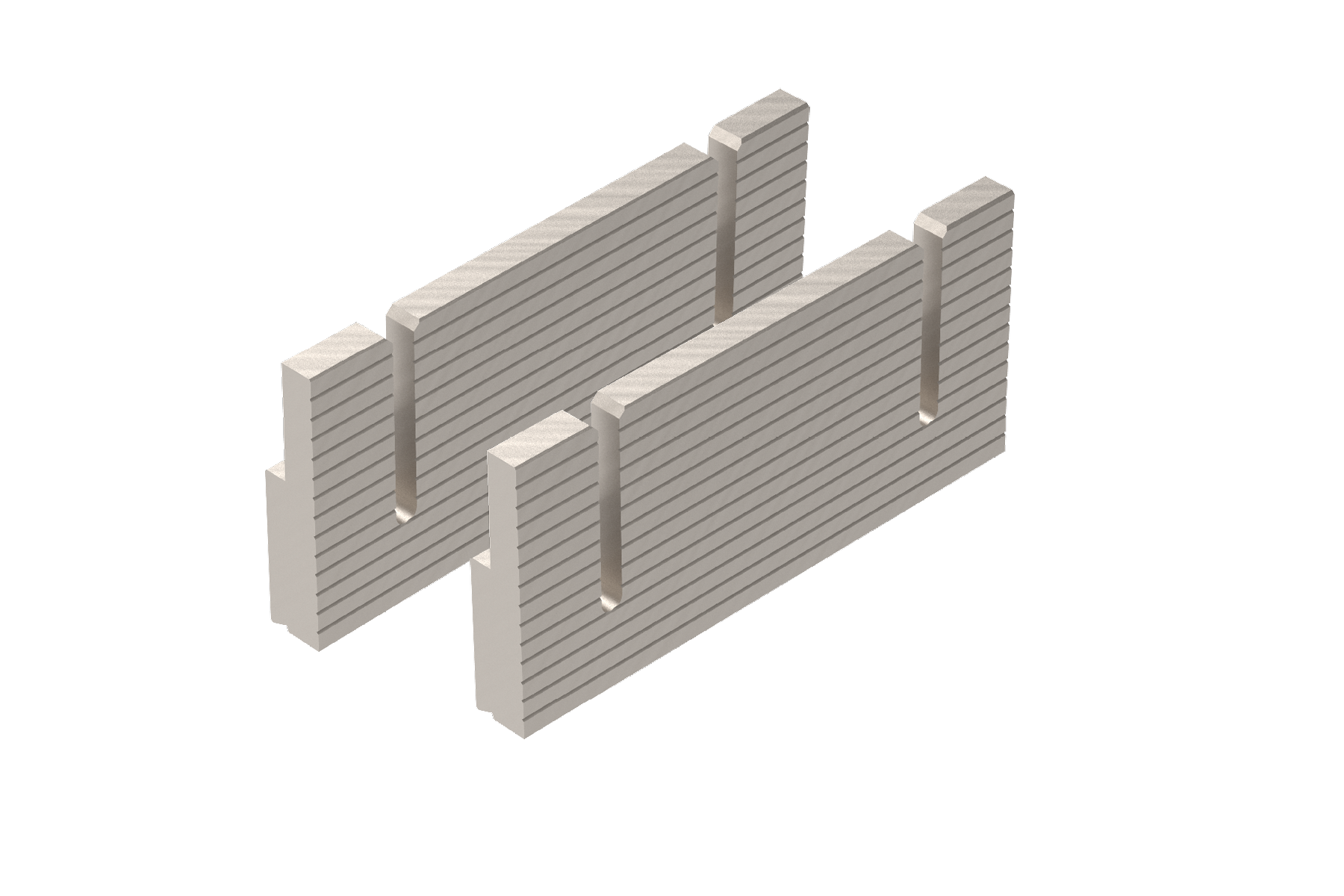

钳口，高槽
- 钳口高度: 70 mm
- 钳口宽度: 150 mm
- 即使在切割后，被分离的部件仍能保持夹紧状态
- 交货包括： 2 个钳口
钳口，交叉V型
- 钳口高度: 40 mm
- 钳口宽度: 90 mm (Qtool 80) / 100 mm (Qtool 80 VARIO)
- 用于夹紧圆形部件的水平和垂直V型钳口（3 点支撑）
- 水平V型钳口最大直径: 55 mm
- 最大垂直V型钳口Ø: 55 mm
- 交货包括： 1 个钳口（作为对钳口，我们推荐使用标准钳口（包含在 Qtool 交货范围内）
V型槽钳口
- 钳口高度: 40 mm
- 钳口宽度: 100 mm
- 2 个水平V型夹具，用于夹紧圆形部件（3 点支撑）
- 水平V型夹具，Ø 5 - 28 mm
- 交货包括： 1 个钳口（作为对钳口，我们推荐使用标准钳口（包含在 Qtool 交货范围内）

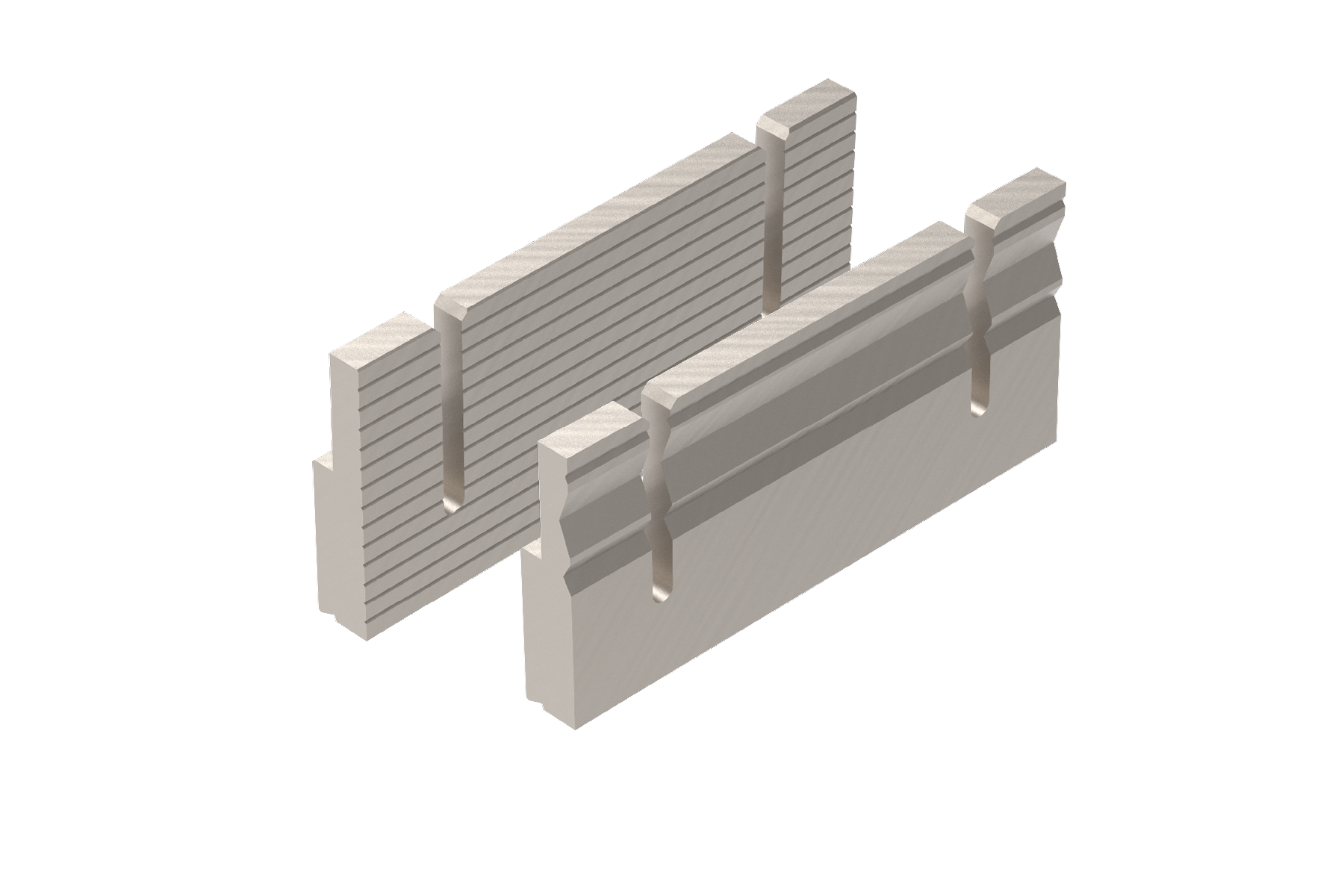

钳口，高，开槽，带V型钳口
- 钳口高度: 70 mm
- 钳口宽度: 150 mm
- 水平V型夹具，最大直径 70 毫米 - 用于夹紧圆形部件（3 点支撑）
- 即使在切割后，被分离的部件仍能保持夹紧状态
- 交货包括：2 个钳口（1 个标准高槽钳口，1 个带V型槽的开槽钳口）

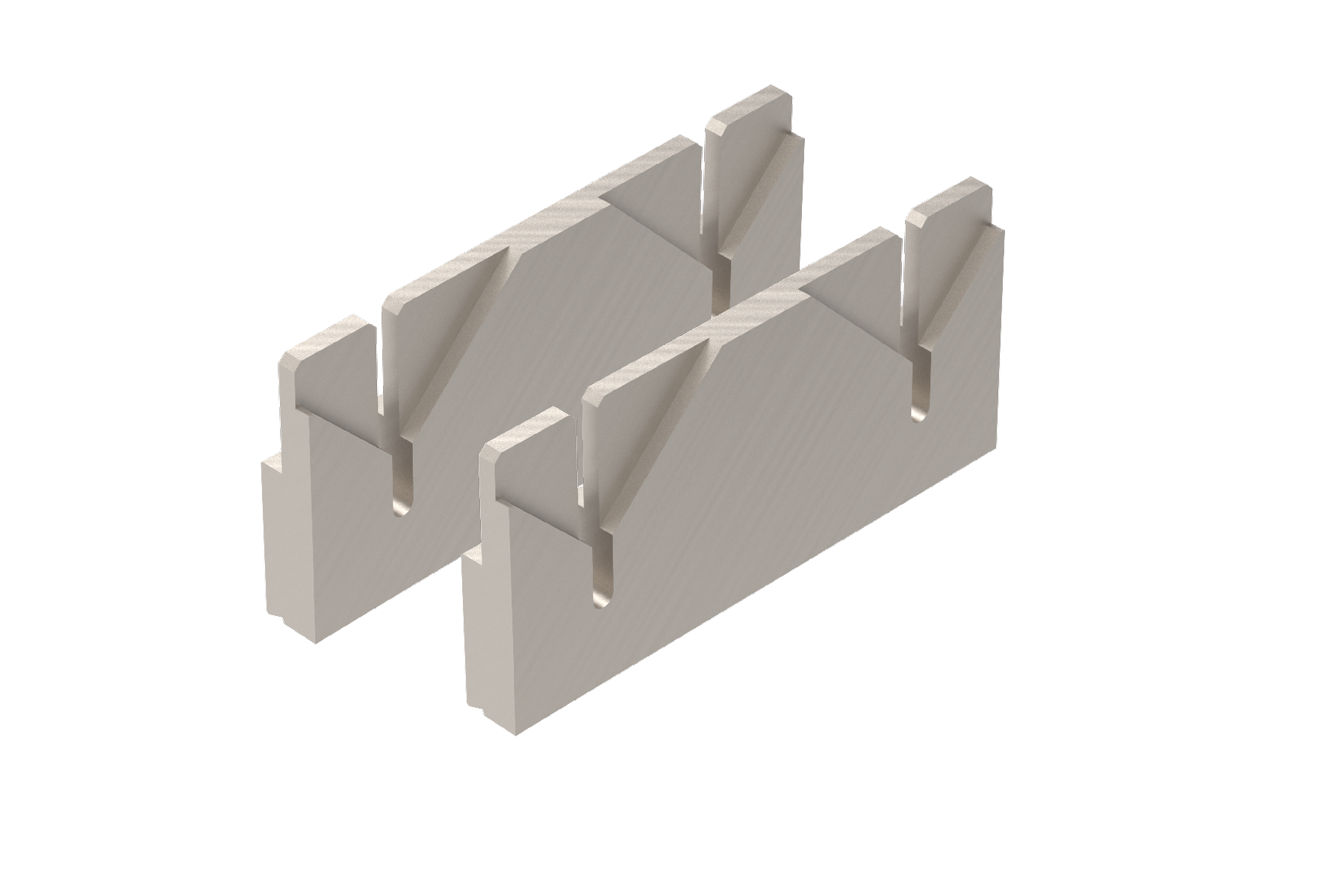

钳口，开槽型，用于圆棒
- 钳口高度: 70 mm
- 钳口宽度: 150 mm
- 沿纵轴分离圆柱形部件
- 2 个水平V型夹具，最大直径 70 毫米
- 即使在切割后，被分离的部件仍能保持夹紧状态
- 交货包括： 2 个钳口
工件停止装置
在重复切割具有相同几何形状的工件时，可使用工件停止装置以相同方式重复定位工件。
- 钳口可安装在 Qtool 60、80、80 VARIO 的左侧或右侧
- 止动范围达 120 毫米
精密夹具 附件配件

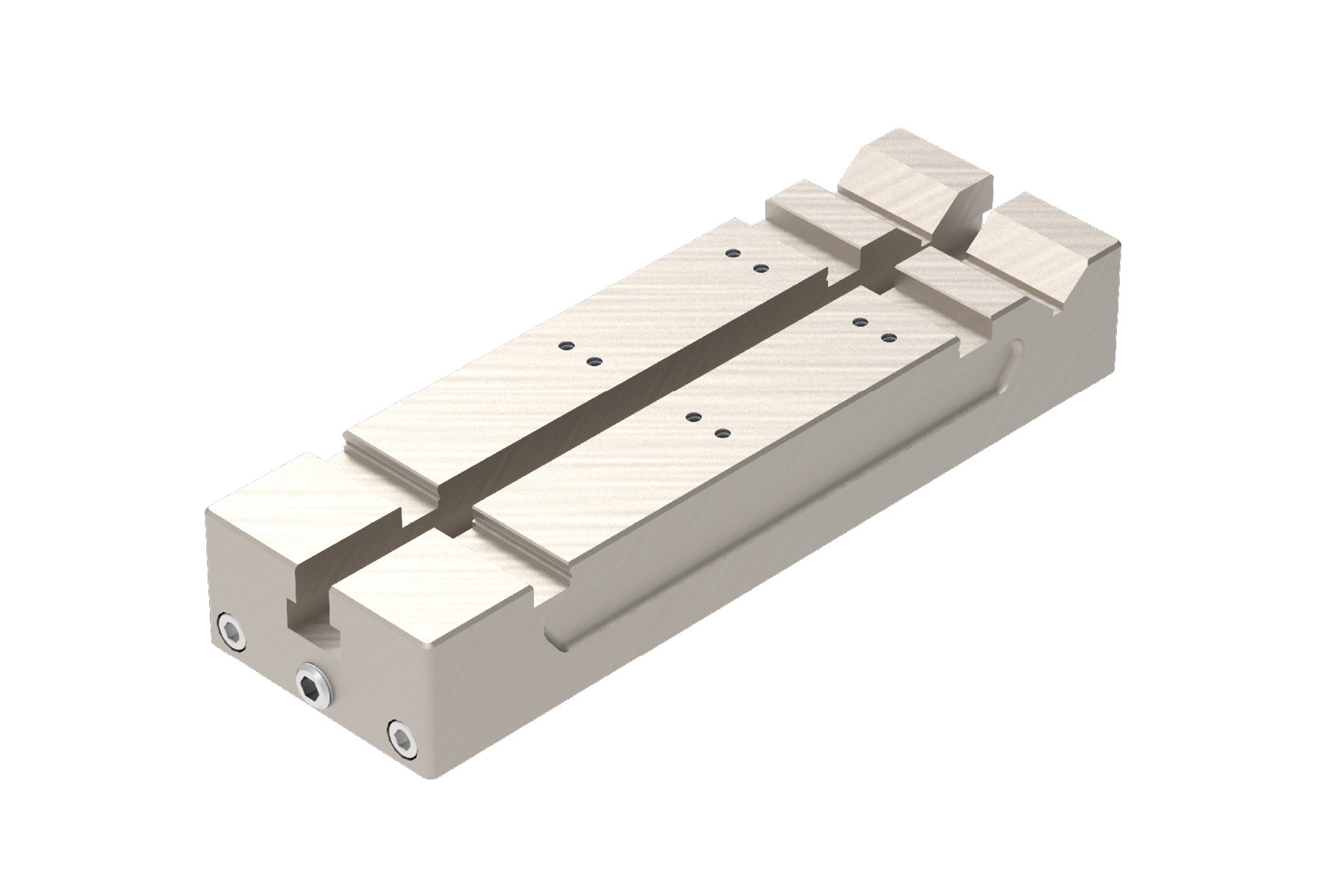

简易多功能板
旋转装置 Qtool 60-80
完美的切割 – 由QATM设备提供
当使用正确的元素: 知识、保养和正确选择耗材和切割机进行加工时，切割更可靠、更安全、更高效。
